#Monitoring Module Architecture

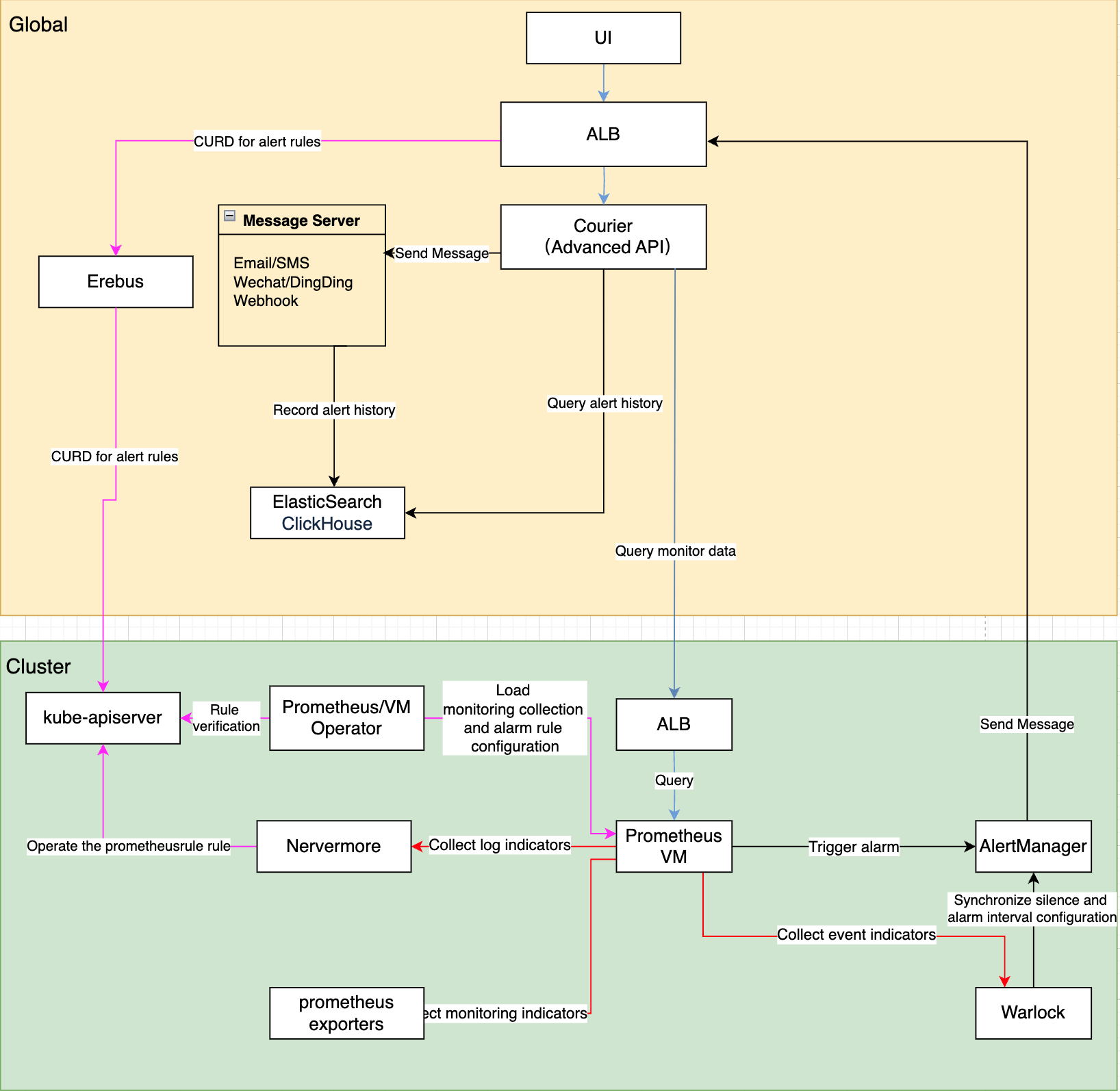

#Overall Architecture Explanation

监控系统由以下核心功能模块组成：

1. Monitoring System
   • 数据采集与存储：采集并持久化来自多个来源的监控指标
   • 数据查询与可视化：提供灵活的监控数据查询和可视化能力
2. Alerting System
   • 告警规则管理：配置和管理告警策略
   • 告警触发与通知：评估告警规则并发送通知
   • 实时告警状态：提供系统当前告警状态的实时视图
3. Notification System
   • 通知配置：管理通知模板、联系人组和策略
   • 通知服务器：管理各种通知渠道的配置

#Monitoring System

#Data Collection and Storage

1. Prometheus/VictoriaMetrics Operator 职责：
   • 加载并校验监控采集配置
   • 加载并校验告警规则配置
   • 同步配置到 Prometheus/VictoriaMetrics 实例
2. 监控数据来源：
   • Nevermore：生成日志相关指标
   • Warlock：生成事件相关指标
   • Prometheus/VictoriaMetrics：通过 ServiceMonitor 发现并采集各类 exporter 指标

#Data Query and Visualization

1. 监控数据查询流程：

   • 浏览器发起查询请求（路径：/platform/monitoring.alauda.io/v1beta1）
   • ALB 转发请求至 Courier 组件
   • Courier API 处理查询：
     • 内置指标：通过指标接口获取 PromQL 并查询
     • 自定义指标：直接转发 PromQL 到监控组件
   • 监控面板获取数据并展示

2. 监控面板管理流程：

   • 用户访问 global 集群 ALB（路径：/kubernetes/cluster_name/apis/ait.alauda.io/v1alpha2/MonitorDashboard）
   • ALB 转发请求至 Erebus 组件
   • Erebus 路由请求至目标监控集群
   • Warlock 组件负责：
     • 校验监控面板配置的合法性
     • 管理 MonitorDashboard CR 资源

#Alerting System

#Alert Rule Management

告警规则配置流程：

1. 用户访问 global 集群 ALB（路径：/kubernetes/cluster_name/apis/monitoring.coreos.com/v1/prometheusrules）
2. 请求经过 ALB -> Erebus -> 目标集群 kube-apiserver
3. 各组件职责：
   • Prometheus/VictoriaMetrics Operator：
     • 校验告警规则合法性
     • 管理 PrometheusRule CR
   • Nevermore：监听并处理日志告警指标
   • Warlock：监听并处理事件告警指标

#Alert Processing Workflow

1. 告警评估：
   • PrometheusRule/VMRule 定义告警规则
   • Prometheus/VictoriaMetrics 定期评估规则
2. 告警通知：
   • 告警触发后发送至 Alertmanager
   • Alertmanager -> ALB -> Courier API
   • Courier API 负责派发通知
3. 告警存储：
   • 告警历史存储于 ElasticSearch/ClickHouse

#Real-time Alert Status

1. 状态采集：
   • global 集群 Courier 生成指标：
     • cpaas_active_alerts：当前活跃告警
     • cpaas_active_silences：当前静默配置
   • 全局 Prometheus 每 15 秒采集一次
2. 状态展示：
   • 前端通过 Courier API 查询并展示实时状态

#Notification System

#Notification Configuration Management

通知模板、通知联系人组和通知策略的管理流程如下：

1. 用户通过浏览器访问 global 集群的标准 API
   • 访问路径：/apis/ait.alauda.io/v1beta1/namespaces/cpaas-system
2. 管理相关资源：
   • Notification Template：apiVersion: "ait.alauda.io/v1beta1", kind: "NotificationTemplate"
   • Notification Contact Group：apiVersion: "ait.alauda.io/v1beta1", kind: "NotificationGroup"
   • Notification Policy：apiVersion: "ait.alauda.io/v1beta1", kind: "Notification"
3. Courier 负责：
   • 校验通知模板合法性
   • 校验通知联系人组合法性
   • 校验通知策略合法性

#Notification Server Management

1. 用户通过浏览器访问 global 集群的 ALB
   • 访问路径：/kubernetes/global/api/v1/namespaces/cpaas-system/secrets
2. 管理并提交通知服务器配置
   • 资源名称：platform-email-server
3. Courier 负责：
   • 校验通知服务器配置合法性
