DeepFlow 开源项目旨在为复杂的云原生和 AI 应用提供深度可观测性。
DeepFlow 通过 eBPF 实现了零代码数据采集，涵盖指标、分布式追踪、请求日志和函数分析，并进一步集成了 SmartEncoding，实现全栈关联和高效访问所有可观测数据。借助 DeepFlow，云原生和 AI 应用自动获得深度可观测性，免去了开发者持续在代码中埋点的繁重负担，为 DevOps/SRE 团队提供从代码到基础设施的监控和诊断能力。

#使用 eBPF 技术

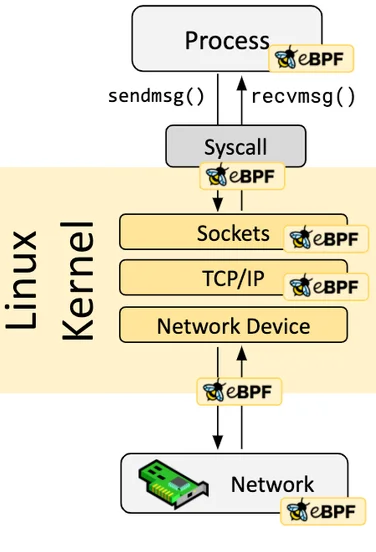

假设您对 eBPF 有基本了解，eBPF 是一种通过在沙箱中运行程序来扩展内核功能的安全高效技术，相较于传统修改内核源码和编写内核模块的方法是一项革命性创新。eBPF 程序是事件驱动的，当内核或用户程序经过 eBPF Hook 时，会执行加载在该 Hook 点的对应 eBPF 程序。
Linux 内核预定义了一系列常用的 Hook 点，也可以通过 kprobe 和 uprobe 技术动态添加内核和应用程序的自定义 Hook 点。
得益于即时编译（JIT）技术，eBPF 代码的执行效率可媲美原生内核代码和内核模块。
得益于验证机制，eBPF 代码运行安全，不会导致内核崩溃或进入死循环。

#软件架构

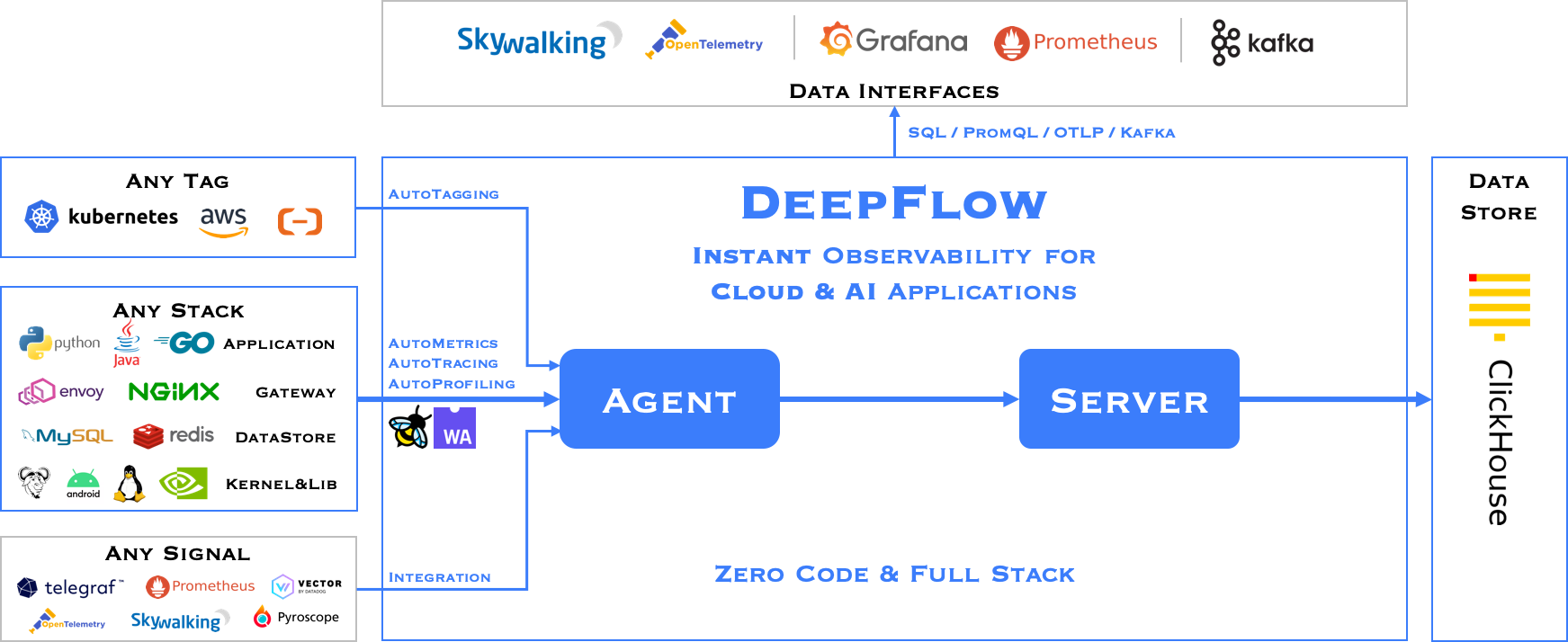

DeepFlow 由两个组件组成，Agent 和 Server。Agent 运行在每个 K8s 节点、传统主机和云主机上，负责采集主机上所有应用进程的 AutoMetrics 和 AutoTracing 数据。
Server 运行在 K8s 集群中，提供 Agent 管理、标签注入、数据摄取和查询服务。

#安装 DeepFlow

#介绍

#内核要求

DeepFlow 中的 eBPF 功能（AutoTracing、AutoProfiling）对内核版本有以下要求：

内核版本补充说明：

#部署拓扑

#准备工作

#存储类

DeepFlow 中的 MySQL 和 ClickHouse 需要由 Storage Class 提供的持久卷存储。

有关存储配置的更多信息，请参阅存储文档。

#软件包

#下载 DeepFlow 软件包

访问 Customer Portal 下载 DeepFlow 软件包。

如果您无法访问 Customer Portal，请联系技术支持。

#上传软件包到平台

使用 violet 工具将软件包发布到平台。

有关该工具的详细使用说明，请参阅CLI。

#安装

1. 进入 管理员 > Marketplace > 集群插件。

2. 在插件列表中搜索“Alauda Container Platform Observability with DeepFlow”。

3. 点击 安装，打开安装配置页面。

4. 根据需要填写配置参数。各参数详细说明见下表。

5. 等待插件状态变为 已安装。

表格：配置参数

#访问 Grafana Web UI

您可以通过安装时配置的 Ingress 中指定的主机和服务路径访问 Grafana Web UI，使用用户名和密码登录。

#DeepFlow 用户指南

DeepFlow 提供 Grafana 监控面板，用于可视化网络和应用性能指标，以及基于 eBPF 技术的自动追踪功能。
要访问 DeepFlow 的 Grafana 监控面板，需从 Marketplace 安装 DeepFlow 插件。安装完成后，可通过安装时配置的 Ingress 访问 Grafana Web UI。访问 Grafana Web UI 需要登录凭据。

有关 Grafana 监控面板的更多使用信息，请参阅Grafana 文档。

#登录

登录 Grafana Web UI 需要以下信息，这些信息在安装 DeepFlow 插件时配置：

• 用户名：Grafana Web 控制台用户名。
• 密码：Grafana Web 控制台密码。

首次登录后，强烈建议出于安全考虑修改密码。

#使用监控面板

在 Grafana Web UI 中导航至 监控面板 部分，访问 DeepFlow 提供的各种预配置监控面板。监控面板分布在两个文件夹：DeepFlow System 和 DeepFlow Template。

• DeepFlow System：包含系统级监控面板，提供 DeepFlow 系统整体健康和性能的洞察。
• DeepFlow Templates：包含应用级监控面板，可根据具体应用需求自定义。

#DeepFlow System

该文件夹包含名为 DeepFlow Agent 的监控面板，展示部署了 DeepFlow agent 的节点状态和性能。

关于网络可观测性，包含以下指标：

#DeepFlow Templates

该文件夹包含多种监控面板，包括网络/L4 指标、应用/L7 指标和自动追踪面板。

以下是与网络可观测性相关的监控面板：

总结，DeepFlow 提供了全面的监控面板，用于监控和分析 Kubernetes Pod 及主机网络中的网络和应用性能。

• 以 Network 开头的监控面板提供 L4 级别指标；以 Application 开头的监控面板提供 L7 级别洞察。
• 面向主机的监控面板使用 Cloud 或 Cloud Host 后缀/名称；面向 Kubernetes 的监控面板使用 K8s 后缀或不带 Cloud 后缀。
• 以 Map 结尾的监控面板可视化网络或应用拓扑。
• 以 Log 结尾的监控面板展示网络流或应用请求的详细日志。
• 以 Monitoring 结尾的监控面板聚焦特定协议（DNS、SQL、Redis、Dubbo）和服务。
• 分布式追踪监控面板提供应用请求的自动追踪能力。

#分布式追踪

DeepFlow 的分布式追踪功能允许您追踪应用中请求在各服务和组件间的传播，帮助识别性能瓶颈、理解服务交互并优化应用性能。

#面板

在分布式追踪监控面板中，您可以查看每个请求的详细信息，包括：

• 请求列表：所有追踪请求的列表，包含 ID、时间戳、持续时间和状态。
• 火焰图：请求调用栈的可视化，展示每个服务或组件的耗时。

您可以基于命名空间、工作负载、trace ID、span ID、请求资源和时间范围等多种条件过滤和搜索特定请求。

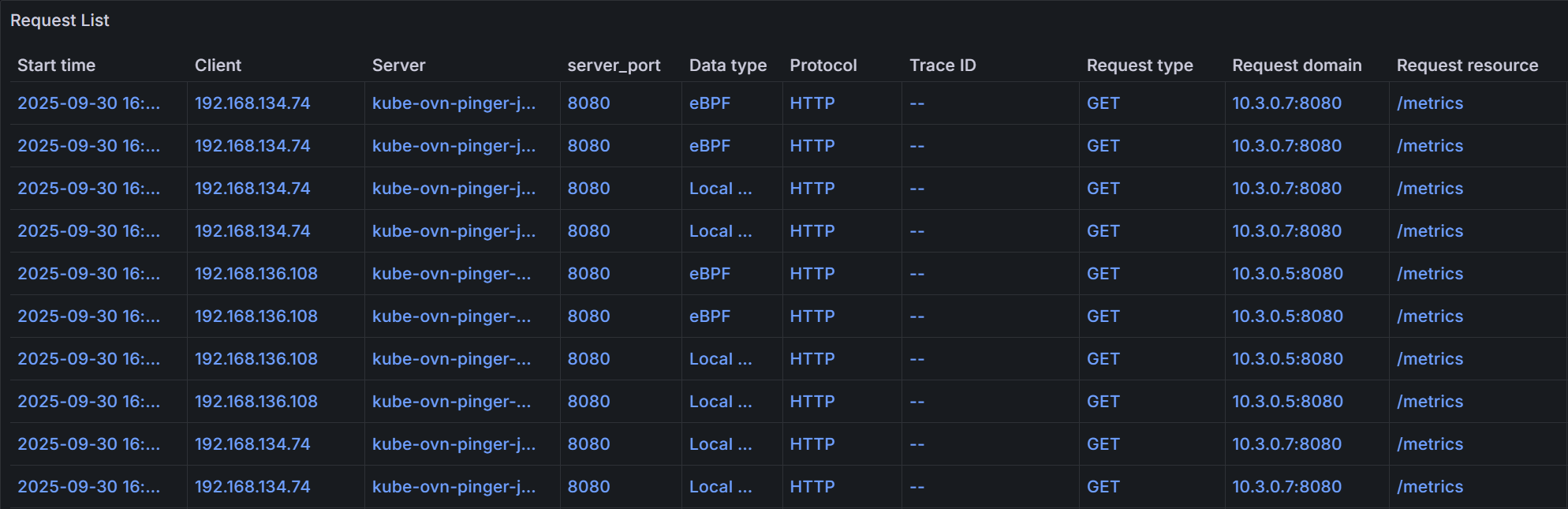

以下是请求列表示例：

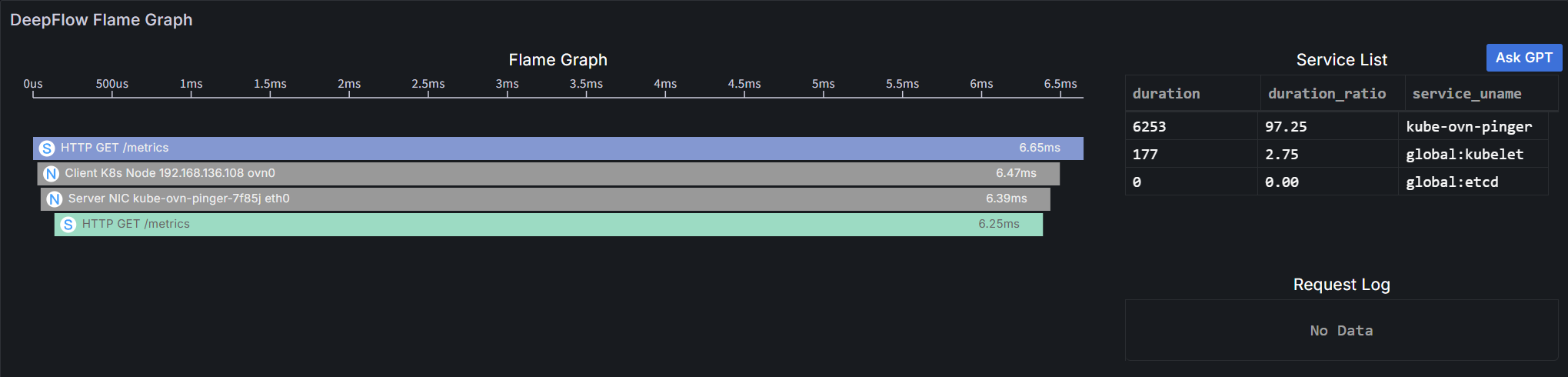

点击某个请求可查看其火焰图中的详细追踪信息：

火焰图由多个条形块组成，每个块代表一个 span。
x 轴表示时间，y 轴表示调用栈深度。span 按调用顺序从上到下显示。

具体说明如下：

• 长度：沿 x 轴，表示 span 的执行时间，两个端点分别对应开始和结束时间。
• 服务列表：显示各服务消耗的延迟比例。点击某服务会高亮火焰图中对应的 span。
  • 颜色：应用 span 和系统 span 为每个服务使用唯一颜色；所有网络 span 为灰色（因不属于任何服务）。
• 显示信息：每个条形块显示图标、调用信息和执行时间。
  • 图标：区分 span 类型：

    • A

      应用 span，通过 OpenTelemetry 协议采集，覆盖业务代码和框架代码。

    • S

      系统 span，通过 eBPF 零侵入采集，覆盖系统调用、应用函数（如 HTTPS）、API Gateway 和服务网格 Sidecar。

    • N

      网络 span，通过 BPF 从网络流量采集，覆盖容器网络组件如 iptables、ipvs、OvS 和 LinuxBridge。
  • 调用信息：根据 span 类型不同：
    • 应用 Span 和 系统 Span：应用协议、请求类型和请求资源。
    • 网络 Span：观测点。
  • 执行时间：span 从开始到结束的总耗时。
• 操作：支持悬停和点击。
  • 悬停：在提示框中显示调用信息、实例信息和执行时间。
    • 实例信息：根据 span 类型不同：
      • 应用 Span：服务和资源实例。
      • 系统 Span：进程和资源实例。
      • 网络 Span：网络接口和资源实例。
    • 执行时间：span 的总执行时间及其自执行时间比例。
  • 点击：高亮该 span 及其父 span，并可查看该 span 的详细信息。

#配置

DeepFlow 支持解析应用注入的唯一请求 ID（例如几乎所有网关都会注入 X-Request-ID），并将不同请求中相同请求 ID 关联为同一条追踪。
要添加您的请求 ID 头进行解析，可以在安装或更新 DeepFlow 插件时修改 DeepFlow agent 组配置。

配置项为 processors.request_log.tag_extraction.tracing_tag.x_request_id，接受一个头名称列表。
示例配置片段：

processors:
  request_log:
    tag_extraction:
      tracing_tag:
        x_request_id:
          - x-request-id
          - x-bfe-log-id
          - stgw-request-id
          - x-blb-request-id

有关 DeepFlow agent 配置的更多详情，请参阅DeepFlow Agent 配置文档。

#使用场景

• 网络性能监控：使用网络/L4 监控面板监控集群主机和 Kubernetes Pod 的带宽、丢包和 TCP 性能，识别瓶颈并优化网络配置。
• 应用性能监控：使用应用/L7 监控面板监控集群中运行的各种应用的请求率、错误率和延迟，识别慢端点并优化应用性能。
• 拓扑可视化：使用拓扑图监控面板可视化网络和应用拓扑，帮助理解不同组件间的关系和依赖。
• 日志分析：使用日志监控面板分析详细的流日志和请求日志，帮助排查问题并洞察流量模式。
• 协议监控：使用监控面板监控特定协议和服务，如 DNS 查询、SQL 数据库性能、Redis 命令和 Dubbo RPC 调用。
• 分布式追踪：使用分布式追踪监控面板追踪请求在各服务和组件间的传播，帮助识别性能瓶颈并优化服务交互。
