配置 Egress Gateway

关于 Egress Gateway

Egress Gateway 用于控制 Pod 的外部网络访问，使用一组静态地址，具备以下特性：

通过 ECMP 实现 Active-Active 高可用，支持水平吞吐量扩展
通过 BFD 实现快速故障切换（<1秒）
支持 IPv6 和双栈
通过 NamespaceSelector 和 PodSelector 实现细粒度路由控制
允许通过 NodeSelector 灵活调度 Egress Gateway

同时，Egress Gateway 存在以下限制：

底层网络连接使用 macvlan，需底层网络支持 Underlay
多实例 Gateway 模式下需要多个 Egress IP
当前仅支持 SNAT，不支持 EIP 和 DNAT
当前不支持记录源地址转换关系

实现细节

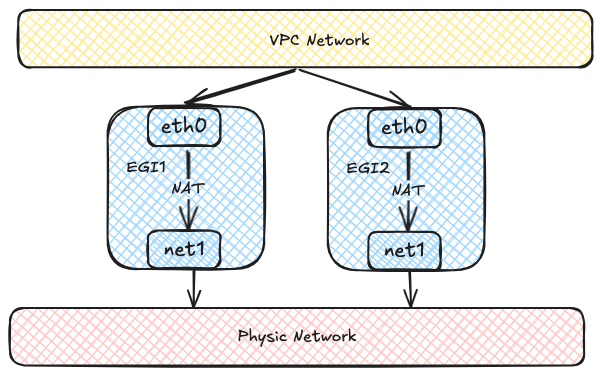

每个 Egress Gateway 由多个拥有多个网络接口的 Pod 组成。每个 Pod 有两个网络接口：一个加入虚拟网络，用于 VPC 内通信，另一个通过 Macvlan 连接到底层物理网络，用于外部网络通信。虚拟网络流量最终通过 Egress Gateway 实例内的 NAT 访问外部网络。

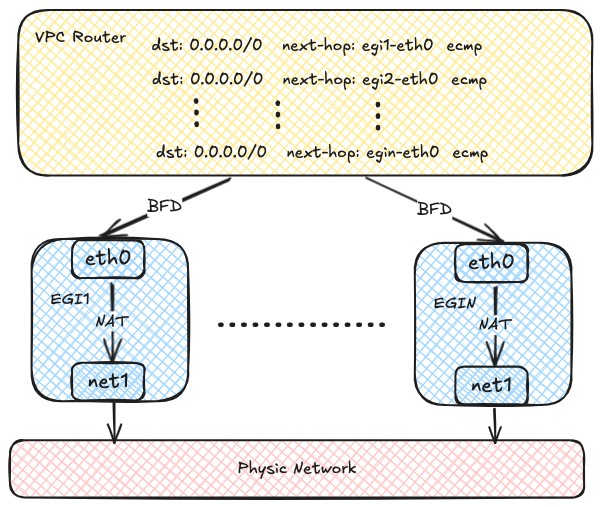

每个 Egress Gateway 实例在 OVN 路由表中注册其地址。当 VPC 内的 Pod 需要访问外部网络时， OVN 使用源地址哈希将流量转发到多个 Egress Gateway 实例地址，实现负载均衡。随着 Egress Gateway 实例数量增加，吞吐量也能水平扩展。

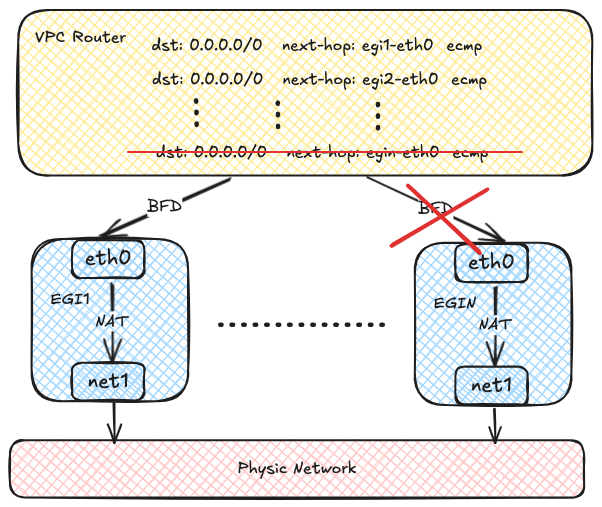

OVN 使用 BFD 协议探测多个 Egress Gateway 实例。当某个 Egress Gateway 实例故障时，OVN 将对应路由标记为不可用，实现快速故障检测与恢复。

注意事项

仅 Kube-OVN CNI 支持 Egress Gateway。
Egress Gateway 依赖 Multus-CNI。

使用方法

创建 Network Attachment Definition

Egress Gateway 使用多网卡同时访问内外网，因此需要创建 Network Attachment Definition 以连接外部网络。以下示例展示了使用 macvlan 插件和 Kube-OVN 提供的 IPAM：

apiVersion: k8s.cni.cncf.io/v1
kind: NetworkAttachmentDefinition
metadata:
  name: eth1
  namespace: default
spec:
  config: '{
    "cniVersion": "0.3.0",
    "type": "macvlan",
    "master": "eth1",
    "mode": "bridge",
    "ipam": {
    "type": "kube-ovn",
    "server_socket": "/run/openvswitch/kube-ovn-daemon.sock",
    "provider": "eth1.default"
    }
    }'
---
apiVersion: kubeovn.io/v1
kind: Subnet
metadata:
  name: macvlan1
spec:
  protocol: IPv4
  provider: eth1.default
  cidrBlock: 172.17.0.0/16
  gateway: 172.17.0.1
  excludeIps:
    - 172.17.0.2..172.17.0.10

连接外部网络的宿主机接口。
Provider 名称，格式为 <network attachment definition name>.<namespace>。
用于标识外部网络的 Provider 名称，必须与 NetworkAttachmentDefinition 中一致。

提示

你可以使用任意 CNI 插件创建 Network Attachment Definition 来访问对应网络。

创建 VPC Egress Gateway

创建 VPC Egress Gateway 资源，示例如下：

apiVersion: kubeovn.io/v1
kind: VpcEgressGateway
metadata:
  name: gateway1
  namespace: default
spec:
  replicas: 1
  externalSubnet: macvlan1
  nodeSelector:
    - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
            - kube-ovn-worker
            - kube-ovn-worker2
  tolerations:
    - key: node-role.kubernetes.io/control-plane
      operator: Exists
      effect: NoSchedule
  selectors:
    - namespaceSelector:
        matchLabels:
          kubernetes.io/metadata.name: default
  policies:
    - snat: true
      subnets:
        - subnet1
    - snat: false
      ipBlocks:
        - 10.18.0.0/16

创建 VPC Egress Gateway 实例的命名空间。
VPC Egress Gateway 实例副本数。
连接外部网络的子网。
用于调度 VPC Egress Gateway 实例的节点选择器。
用于调度 VPC Egress Gateway 实例的容忍度。
用于选择通过 VPC Egress Gateway 访问外部网络的 Pod 的命名空间选择器和 Pod 选择器。
VPC Egress Gateway 的策略，包括是否启用 SNAT 以及应用的子网或 IP 段。
策略是否启用 SNAT。
策略应用的子网。
策略应用的 IP 段。

上述资源会在 default 命名空间下创建名为 gateway1 的 VPC Egress Gateway，以下 Pod 将通过 macvlan1 子网访问外部网络：

default 命名空间内的 Pod
subnet1 子网下的 Pod
IP 属于 CIDR 10.18.0.0/16 的 Pod

注意

匹配 .spec.selectors 的 Pod 访问外部网络时将启用 SNAT。

创建完成后，查看 VPC Egress Gateway 资源：

$ kubectl get veg gateway1
NAME       VPC           REPLICAS   BFD ENABLED   EXTERNAL SUBNET   PHASE       READY   AGE
gateway1   ovn-cluster   1          false         macvlan1          Completed   true    13s

查看更多信息：

kubectl get veg gateway1 -o wide
NAME       VPC           REPLICAS   BFD ENABLED   EXTERNAL SUBNET   PHASE       READY   INTERNAL IPS     EXTERNAL IPS      WORKING NODES         AGE
gateway1   ovn-cluster   1          false         macvlan1          Completed   true    ["10.16.0.12"]   ["172.17.0.11"]   ["kube-ovn-worker"]   82s

查看工作负载：

$ kubectl get deployment -l ovn.kubernetes.io/vpc-egress-gateway=gateway1
NAME       READY   UP-TO-DATE   AVAILABLE   AGE
gateway1   1/1     1            1           4m40s

$ kubectl get pod -l ovn.kubernetes.io/vpc-egress-gateway=gateway1 -o wide
NAME                       READY   STATUS    RESTARTS   AGE     IP           NODE              NOMINATED NODE   READINESS GATES
gateway1-b9f8b4448-76lhm   1/1     Running   0          4m48s   10.16.0.12   kube-ovn-worker   <none>           <none>

查看 Pod 中的 IP 地址、路由和 iptables 规则：

$ kubectl exec gateway1-b9f8b4448-76lhm -c gateway -- ip address show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: net1@if13: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 62:d8:71:90:7b:86 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 172.17.0.11/16 brd 172.17.255.255 scope global net1
       valid_lft forever preferred_lft forever
    inet6 fe80::60d8:71ff:fe90:7b86/64 scope link
       valid_lft forever preferred_lft forever
17: eth0@if18: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1400 qdisc noqueue state UP group default
    link/ether 36:7c:6b:c7:82:6b brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 10.16.0.12/16 brd 10.16.255.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::347c:6bff:fec7:826b/64 scope link
       valid_lft forever preferred_lft forever

$ kubectl exec gateway1-b9f8b4448-76lhm -c gateway -- ip rule show
0:      from all lookup local
1001:   from all iif eth0 lookup default
1002:   from all iif net1 lookup 1000
1003:   from 10.16.0.12 iif lo lookup 1000
1004:   from 172.17.0.11 iif lo lookup default
32766:  from all lookup main
32767:  from all lookup default

$ kubectl exec gateway1-b9f8b4448-76lhm -c gateway -- ip route show
default via 172.17.0.1 dev net1
10.16.0.0/16 dev eth0 proto kernel scope link src 10.16.0.12
10.17.0.0/16 via 10.16.0.1 dev eth0
10.18.0.0/16 via 10.16.0.1 dev eth0
172.17.0.0/16 dev net1 proto kernel scope link src 172.17.0.11

$ kubectl exec gateway1-b9f8b4448-76lhm -c gateway -- ip route show table 1000
default via 10.16.0.1 dev eth0

$ kubectl exec gateway1-b9f8b4448-76lhm -c gateway -- iptables -t nat -S
-P PREROUTING ACCEPT
-P INPUT ACCEPT
-P OUTPUT ACCEPT
-P POSTROUTING ACCEPT
-N VEG-MASQUERADE
-A PREROUTING -i eth0 -j MARK --set-xmark 0x4000/0x4000
-A POSTROUTING -d 10.18.0.0/16 -j RETURN
-A POSTROUTING -s 10.18.0.0/16 -j RETURN
-A POSTROUTING -j VEG-MASQUERADE
-A VEG-MASQUERADE -j MARK --set-xmark 0x0/0xffffffff
-A VEG-MASQUERADE -j MASQUERADE --random-fully

在 Gateway Pod 中抓包验证网络流量：

$ kubectl exec -ti gateway1-b9f8b4448-76lhm -c gateway -- bash
nobody@gateway1-b9f8b4448-76lhm:/kube-ovn$ tcpdump -i any -nnve icmp and host 172.17.0.1
tcpdump: data link type LINUX_SLL2
tcpdump: listening on any, link-type LINUX_SLL2 (Linux cooked v2), snapshot length 262144 bytes
06:50:58.936528 eth0  In  ifindex 17 92:26:b8:9e:f2:1c ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 63, id 30481, offset 0, flags [DF], proto ICMP (1), length 84)
    10.17.0.9 > 172.17.0.1: ICMP echo request, id 37989, seq 0, length 64
06:50:58.936574 net1  Out ifindex 2 62:d8:71:90:7b:86 ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 62, id 30481, offset 0, flags [DF], proto ICMP (1), length 84)
    172.17.0.11 > 172.17.0.1: ICMP echo request, id 39449, seq 0, length 64
06:50:58.936613 net1  In  ifindex 2 02:42:39:79:7f:08 ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 64, id 26701, offset 0, flags [none], proto ICMP (1), length 84)
    172.17.0.1 > 172.17.0.11: ICMP echo reply, id 39449, seq 0, length 64
06:50:58.936621 eth0  Out ifindex 17 36:7c:6b:c7:82:6b ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 63, id 26701, offset 0, flags [none], proto ICMP (1), length 84)
    172.17.0.1 > 10.17.0.9: ICMP echo reply, id 37989, seq 0, length 64

OVN Logical Router 上自动创建路由策略：

$ kubectl ko nbctl lr-policy-list ovn-cluster
Routing Policies
     31000                            ip4.dst == 10.16.0.0/16   allow
     31000                            ip4.dst == 10.17.0.0/16   allow
     31000                           ip4.dst == 100.64.0.0/16   allow
     30000                              ip4.dst == 172.18.0.2  reroute  100.64.0.4
     30000                              ip4.dst == 172.18.0.3  reroute  100.64.0.3
     30000                              ip4.dst == 172.18.0.4  reroute  100.64.0.2
     29100                  ip4.src == $VEG.8ca38ae7da18.ipv4  reroute  10.16.0.12
     29100                   ip4.src == $VEG.8ca38ae7da18_ip4  reroute  10.16.0.12
     29000 ip4.src == $ovn.default.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000       ip4.src == $ovn.default.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000        ip4.src == $ovn.default.kube.ovn.worker_ip4  reroute  100.64.0.4
     29000     ip4.src == $subnet1.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000           ip4.src == $subnet1.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000            ip4.src == $subnet1.kube.ovn.worker_ip4  reroute  100.64.0.4

VPC Egress Gateway 用于转发 .spec.policies 指定 Pod 流量的 Logical Router 策略。
VPC Egress Gateway 用于转发 .spec.selectors 指定 Pod 流量的 Logical Router 策略。

如需启用负载均衡，修改 .spec.replicas，示例如下：

$ kubectl scale veg gateway1 --replicas=2
vpcegressgateway.kubeovn.io/gateway1 scaled

$ kubectl get veg gateway1
NAME       VPC           REPLICAS   BFD ENABLED   EXTERNAL SUBNET   PHASE       READY   AGE
gateway1   ovn-cluster   2          false         macvlan           Completed   true    39m

$ kubectl get pod -l ovn.kubernetes.io/vpc-egress-gateway=gateway1 -o wide
NAME                       READY   STATUS    RESTARTS   AGE   IP           NODE               NOMINATED NODE   READINESS GATES
gateway1-b9f8b4448-76lhm   1/1     Running   0          40m   10.16.0.12   kube-ovn-worker    <none>           <none>
gateway1-b9f8b4448-zd4dl   1/1     Running   0          64s   10.16.0.13   kube-ovn-worker2   <none>           <none>

$ kubectl ko nbctl lr-policy-list ovn-cluster
Routing Policies
     31000                            ip4.dst == 10.16.0.0/16    allow
     31000                            ip4.dst == 10.17.0.0/16    allow
     31000                           ip4.dst == 100.64.0.0/16    allow
     30000                              ip4.dst == 172.18.0.2  reroute  100.64.0.4
     30000                              ip4.dst == 172.18.0.3  reroute  100.64.0.3
     30000                              ip4.dst == 172.18.0.4  reroute  100.64.0.2
     29100                  ip4.src == $VEG.8ca38ae7da18.ipv4  reroute  10.16.0.12, 10.16.0.13
     29100                   ip4.src == $VEG.8ca38ae7da18_ip4  reroute  10.16.0.12, 10.16.0.13
     29000 ip4.src == $ovn.default.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000       ip4.src == $ovn.default.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000        ip4.src == $ovn.default.kube.ovn.worker_ip4  reroute  100.64.0.4
     29000     ip4.src == $subnet1.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000           ip4.src == $subnet1.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000            ip4.src == $subnet1.kube.ovn.worker_ip4  reroute  100.64.0.4

启用基于 BFD 的高可用

基于 BFD 的高可用依赖 VPC BFD LRP 功能，需要修改 VPC 资源以启用 BFD Port。以下示例为默认 VPC 启用 BFD Port：

apiVersion: kubeovn.io/v1
kind: Vpc
metadata:
  name: ovn-cluster
spec:
  bfdPort:
    enabled: true
    ip: 10.255.255.255
    nodeSelector:
      matchLabels:
        kubernetes.io/os: linux

是否启用 BFD Port。
BFD Port 使用的 IP 地址，必须是有效且不与其他 IP/子网冲突的地址。
用于选择运行 BFD Port 节点的节点选择器，BFD Port 绑定选中节点的 OVN HA Chassis Group，以 Active/Backup 模式工作。

启用 BFD Port 后，对应 OVN Logical Router 上会自动创建专用的 BFD LRP：

$ kubectl ko nbctl show ovn-cluster
router 0c1d1e8f-4c86-4d96-88b2-c4171c7ff824 (ovn-cluster)
    port bfd@ovn-cluster
        mac: "8e:51:4b:16:3c:90"
        networks: ["10.255.255.255"]
    port ovn-cluster-join
        mac: "d2:21:17:71:77:70"
        networks: ["100.64.0.1/16"]
    port ovn-cluster-ovn-default
        mac: "d6:a3:f5:31:cd:89"
        networks: ["10.16.0.1/16"]
    port ovn-cluster-subnet1
        mac: "4a:09:aa:96:bb:f5"
        networks: ["10.17.0.1/16"]

OVN Logical Router 上创建的 BFD Port。

随后，在 VPC Egress Gateway 中将 .spec.bfd.enabled 设置为 true，示例如下：

apiVersion: kubeovn.io/v1
kind: VpcEgressGateway
metadata:
  name: gateway2
  namespace: default
spec:
  vpc: ovn-cluster
  replicas: 2
  internalSubnet: ovn-default
  externalSubnet: macvlan1
  bfd:
    enabled: true
    minRX: 100
    minTX: 100
    multiplier: 5
  policies:
    - snat: true
      ipBlocks:
        - 10.18.0.0/16

Egress Gateway 所属的 VPC。
Egress Gateway 实例连接的内部子网。
Egress Gateway 实例连接的外部子网。
是否为 Egress Gateway 启用 BFD。
BFD 最小接收间隔，单位毫秒。
BFD 最小发送间隔，单位毫秒。
BFD 乘数，决定丢包多少次后判定故障。

查看 VPC Egress Gateway 信息：

$ kubectl get veg gateway2 -o wide
NAME       VPC    REPLICAS   BFD ENABLED   EXTERNAL SUBNET   PHASE       READY   INTERNAL IPS                    EXTERNAL IPS                    WORKING NODES                            AGE
gateway2   vpc1   2          true          macvlan           Completed   true    ["10.16.0.102","10.16.0.103"]   ["172.17.0.13","172.17.0.14"]   ["kube-ovn-worker","kube-ovn-worker2"]   58s

$ kubectl get pod -l ovn.kubernetes.io/vpc-egress-gateway=gateway2 -o wide
NAME                       READY   STATUS    RESTARTS   AGE     IP            NODE               NOMINATED NODE   READINESS GATES
gateway2-fcc6b8b87-8lgvx   1/1     Running   0          2m18s   10.16.0.103   kube-ovn-worker2   <none>           <none>
gateway2-fcc6b8b87-wmww6   1/1     Running   0          2m18s   10.16.0.102   kube-ovn-worker    <none>           <none>

$ kubectl ko nbctl lr-policy-list ovn-cluster
Routing Policies
     31000                            ip4.dst == 10.16.0.0/16    allow
     31000                            ip4.dst == 10.17.0.0/16    allow
     31000                           ip4.dst == 100.64.0.0/16    allow
     30000                              ip4.dst == 172.18.0.2  reroute  100.64.0.4
     30000                              ip4.dst == 172.18.0.3  reroute  100.64.0.3
     30000                              ip4.dst == 172.18.0.4  reroute  100.64.0.2
     29100                  ip4.src == $VEG.8ca38ae7da18.ipv4  reroute  10.16.0.102, 10.16.0.103  bfd
     29100                   ip4.src == $VEG.8ca38ae7da18_ip4  reroute  10.16.0.102, 10.16.0.103  bfd
     29090                  ip4.src == $VEG.8ca38ae7da18.ipv4     drop
     29090                   ip4.src == $VEG.8ca38ae7da18_ip4     drop
     29000 ip4.src == $ovn.default.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000       ip4.src == $ovn.default.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000        ip4.src == $ovn.default.kube.ovn.worker_ip4  reroute  100.64.0.4
     29000     ip4.src == $subnet1.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000           ip4.src == $subnet1.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000            ip4.src == $subnet1.kube.ovn.worker_ip4  reroute  100.64.0.4

$ kubectl ko nbctl list bfd
_uuid               : 223ede10-9169-4c7d-9524-a546e24bfab5
detect_mult         : 5
dst_ip              : "10.16.0.102"
external_ids        : {af="4", vendor=kube-ovn, vpc-egress-gateway="default/gateway2"}
logical_port        : "bfd@ovn-cluster"
min_rx              : 100
min_tx              : 100
options             : {}
status              : up

_uuid               : b050c75e-2462-470b-b89c-7bd38889b758
detect_mult         : 5
dst_ip              : "10.16.0.103"
external_ids        : {af="4", vendor=kube-ovn, vpc-egress-gateway="default/gateway2"}
logical_port        : "bfd@ovn-cluster"
min_rx              : 100
min_tx              : 100
options             : {}
status              : up

查看 BFD 连接状态：

$ kubectl exec gateway2-fcc6b8b87-8lgvx -c bfdd -- bfdd-control status
There are 1 sessions:
Session 1
 id=1 local=10.16.0.103 (p) remote=10.255.255.255 state=Up

$ kubectl exec gateway2-fcc6b8b87-wmww6 -c bfdd -- bfdd-control status
There are 1 sessions:
Session 1
 id=1 local=10.16.0.102 (p) remote=10.255.255.255 state=Up

注意

如果所有 Gateway 实例均不可用，应用了 VPC Egress Gateway 的出口流量将被丢弃。

配置参数

VPC BFD Port

字段		类型	可选	默认值	描述		示例
enabled		boolean	是	false	是否启用 BFD Port。		true
ip		string	否	-	BFD Port 使用的 IP 地址。不得与其他地址冲突。支持 IPv4、IPv6 及双栈。		169.255.255.255
							fdff::1
							169.255.255.255,fdff::1
nodeSelector	matchLabels	object	是	-	用于选择运行 BFD Port 的节点的标签选择器。 BFD Port 绑定选中节点的 OVN HA Chassis Group，以 Active/Backup 模式工作。若未指定，Kube-OVN 会自动选择最多三个节点。可通过执行 kubectl ko nbctl list ha_chassis_group 查看所有 OVN HA Chassis Group 资源。	键值对映射。	-
nodeSelector	matchExpressions	object 数组	是	-		标签选择器要求列表，要求之间为 AND 关系。	-

VPC Egress Gateway

字段			类型	可选	默认值	描述			示例
vpc			string	是	默认 VPC 名称 (ovn-cluster)	VPC 名称。			vpc1
replicas			integer/int32	是	1	副本数。			2
prefix			string	是	-	工作负载部署名称的不可变前缀。			veg-
image			string	是	-	工作负载部署使用的镜像。			docker.io/kubeovn/kube-ovn:v1 .14.0-debug
internalSubnet			string	是	默认 VPC 内的子网名称。	用于访问内外网的子网名称。			subnet1
externalSubnet			string	否	-	用于访问内外网的子网名称。			ext1
internalIPs			string 数组	是	-	用于访问内外网的 IP 地址。支持 IPv4、IPv6 及双栈。指定的 IP 数量不得少于 replicas。建议设置为 <replicas> + 1，避免 Pod 创建异常。			10.16.0.101 fdff::1 169.255.255.255,fdff::1
externalIPs			string 数组	是	-				10.16.0.101 fdff::1 169.255.255.255,fdff::1
bfd	enabled		boolean	是	false	BFD 配置。	是否为 Egress Gateway 启用 BFD。		-
	minRX		integer/int32	是	1000		BFD 的最小接收/发送间隔，单位毫秒。		500
	minTX		integer/int32	是	1000		BFD 的最小接收/发送间隔，单位毫秒。		500
	multiplier		integer/int32	是	3		BFD 乘数。		1
policies	snat		boolean	是	false	出口策略。	是否启用 SNAT/MASQUERADE。		true
	ipBlocks		string 数组	是	-		应用网关的 IP 段。支持 IPv4 和 IPv6。		192.168.0.1
									192.168.0.0/24
									fd00::1
									fd00::/120
	subnets		string 数组	是	-		应用网关的 VPC 子网名称。支持 IPv4、IPv6 及双栈子网。		subnet1
selectors	namespaceSelector	matchLabels	object	是	-	通过命名空间选择器和 Pod 选择器配置出口策略。匹配的 Pod 会应用 SNAT/MASQUERADE。	命名空间选择器。空标签选择器匹配所有命名空间。	键值对映射。	-
	namespaceSelector	matchExpressions	object 数组	是	-		命名空间选择器。空标签选择器匹配所有命名空间。	标签选择器要求列表，要求之间为 AND 关系。	-
	podSelector	matchLabels	object	是	-		Pod 选择器。空标签选择器匹配所有 Pod。	键值对映射。	-
	podSelector	matchExpressions	object 数组	是	-		Pod 选择器。空标签选择器匹配所有 Pod。	标签选择器要求列表，要求之间为 AND 关系。	-
nodeSelector	matchLabels		object	是	-	用于选择运行工作负载部署的节点的节点选择器。工作负载（Deployment/Pod）将在选中节点上运行。	键值对映射。		-
	matchExpressions		object 数组	是	-		标签选择器要求列表，要求之间为 AND 关系。		-
	matchFields		object 数组	是	-		字段选择器要求列表，要求之间为 AND 关系。		-
tolerations	key		string	是	-	用于调度 VPC Egress Gateway 实例的容忍度。	Key 是容忍的污点键，空表示匹配所有污点键。如果 Key 为空，operator 必须为 Exists；该组合表示匹配所有值和所有键。		node-role.kubernetes.io/control-plane
	operator		string	是	Equal		Operator 表示键与值的关系。有效值为 Exists 和 Equal。 Exists 相当于值的通配符，允许 Pod 容忍某类所有污点。		Exists
	value		string	是	-		Value 是容忍的污点值。如果 operator 是 Exists，value 应为空，否则为普通字符串。		-
	effect		string	是	-		Effect 表示匹配的污点效果。空表示匹配所有效果。允许值为 NoSchedule、PreferNoSchedule 和 NoExecute。		NoSchedule
	tolerationSeconds		integer	是	-		TolerationSeconds 表示容忍污点的时间（仅对 effect 为 NoExecute 的容忍度有效，否则忽略）。默认不设置，表示永久容忍（不驱逐）。 0 和负值视为 0（立即驱逐）。		-
trafficPolicy			string	是	Cluster	仅在启用 BFD 时生效。可选值：Cluster/Local。设置为 Local 时，出口流量优先重定向到同节点运行的 VPC Egress Gateway 实例，若实例不可用，则重定向到其他实例。			Local

配置 Egress Gateway

关于 Egress Gateway

Egress Gateway 用于控制 Pod 的外部网络访问，使用一组静态地址，具备以下特性：

通过 ECMP 实现 Active-Active 高可用，支持水平吞吐量扩展
通过 BFD 实现快速故障切换（<1秒）
支持 IPv6 和双栈
通过 NamespaceSelector 和 PodSelector 实现细粒度路由控制
允许通过 NodeSelector 灵活调度 Egress Gateway

同时，Egress Gateway 存在以下限制：

底层网络连接使用 macvlan，需底层网络支持 Underlay
多实例 Gateway 模式下需要多个 Egress IP
当前仅支持 SNAT，不支持 EIP 和 DNAT
当前不支持记录源地址转换关系

实现细节

OVN 使用 BFD 协议探测多个 Egress Gateway 实例。当某个 Egress Gateway 实例故障时，OVN 将对应路由标记为不可用，实现快速故障检测与恢复。

注意事项

仅 Kube-OVN CNI 支持 Egress Gateway。
Egress Gateway 依赖 Multus-CNI。

使用方法

创建 Network Attachment Definition

Egress Gateway 使用多网卡同时访问内外网，因此需要创建 Network Attachment Definition 以连接外部网络。以下示例展示了使用 macvlan 插件和 Kube-OVN 提供的 IPAM：

apiVersion: k8s.cni.cncf.io/v1
kind: NetworkAttachmentDefinition
metadata:
  name: eth1
  namespace: default
spec:
  config: '{
    "cniVersion": "0.3.0",
    "type": "macvlan",
    "master": "eth1",
    "mode": "bridge",
    "ipam": {
    "type": "kube-ovn",
    "server_socket": "/run/openvswitch/kube-ovn-daemon.sock",
    "provider": "eth1.default"
    }
    }'
---
apiVersion: kubeovn.io/v1
kind: Subnet
metadata:
  name: macvlan1
spec:
  protocol: IPv4
  provider: eth1.default
  cidrBlock: 172.17.0.0/16
  gateway: 172.17.0.1
  excludeIps:
    - 172.17.0.2..172.17.0.10

连接外部网络的宿主机接口。
Provider 名称，格式为 <network attachment definition name>.<namespace>。
用于标识外部网络的 Provider 名称，必须与 NetworkAttachmentDefinition 中一致。

提示

你可以使用任意 CNI 插件创建 Network Attachment Definition 来访问对应网络。

创建 VPC Egress Gateway

创建 VPC Egress Gateway 资源，示例如下：

apiVersion: kubeovn.io/v1
kind: VpcEgressGateway
metadata:
  name: gateway1
  namespace: default
spec:
  replicas: 1
  externalSubnet: macvlan1
  nodeSelector:
    - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
            - kube-ovn-worker
            - kube-ovn-worker2
  tolerations:
    - key: node-role.kubernetes.io/control-plane
      operator: Exists
      effect: NoSchedule
  selectors:
    - namespaceSelector:
        matchLabels:
          kubernetes.io/metadata.name: default
  policies:
    - snat: true
      subnets:
        - subnet1
    - snat: false
      ipBlocks:
        - 10.18.0.0/16

创建 VPC Egress Gateway 实例的命名空间。
VPC Egress Gateway 实例副本数。
连接外部网络的子网。
用于调度 VPC Egress Gateway 实例的节点选择器。
用于调度 VPC Egress Gateway 实例的容忍度。
用于选择通过 VPC Egress Gateway 访问外部网络的 Pod 的命名空间选择器和 Pod 选择器。
VPC Egress Gateway 的策略，包括是否启用 SNAT 以及应用的子网或 IP 段。
策略是否启用 SNAT。
策略应用的子网。
策略应用的 IP 段。

上述资源会在 default 命名空间下创建名为 gateway1 的 VPC Egress Gateway，以下 Pod 将通过 macvlan1 子网访问外部网络：

default 命名空间内的 Pod
subnet1 子网下的 Pod
IP 属于 CIDR 10.18.0.0/16 的 Pod

注意

匹配 .spec.selectors 的 Pod 访问外部网络时将启用 SNAT。

创建完成后，查看 VPC Egress Gateway 资源：

$ kubectl get veg gateway1
NAME       VPC           REPLICAS   BFD ENABLED   EXTERNAL SUBNET   PHASE       READY   AGE
gateway1   ovn-cluster   1          false         macvlan1          Completed   true    13s

查看更多信息：

kubectl get veg gateway1 -o wide
NAME       VPC           REPLICAS   BFD ENABLED   EXTERNAL SUBNET   PHASE       READY   INTERNAL IPS     EXTERNAL IPS      WORKING NODES         AGE
gateway1   ovn-cluster   1          false         macvlan1          Completed   true    ["10.16.0.12"]   ["172.17.0.11"]   ["kube-ovn-worker"]   82s

查看工作负载：

$ kubectl get deployment -l ovn.kubernetes.io/vpc-egress-gateway=gateway1
NAME       READY   UP-TO-DATE   AVAILABLE   AGE
gateway1   1/1     1            1           4m40s

$ kubectl get pod -l ovn.kubernetes.io/vpc-egress-gateway=gateway1 -o wide
NAME                       READY   STATUS    RESTARTS   AGE     IP           NODE              NOMINATED NODE   READINESS GATES
gateway1-b9f8b4448-76lhm   1/1     Running   0          4m48s   10.16.0.12   kube-ovn-worker   <none>           <none>

查看 Pod 中的 IP 地址、路由和 iptables 规则：

$ kubectl exec gateway1-b9f8b4448-76lhm -c gateway -- ip address show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: net1@if13: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 62:d8:71:90:7b:86 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 172.17.0.11/16 brd 172.17.255.255 scope global net1
       valid_lft forever preferred_lft forever
    inet6 fe80::60d8:71ff:fe90:7b86/64 scope link
       valid_lft forever preferred_lft forever
17: eth0@if18: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1400 qdisc noqueue state UP group default
    link/ether 36:7c:6b:c7:82:6b brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 10.16.0.12/16 brd 10.16.255.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::347c:6bff:fec7:826b/64 scope link
       valid_lft forever preferred_lft forever

$ kubectl exec gateway1-b9f8b4448-76lhm -c gateway -- ip rule show
0:      from all lookup local
1001:   from all iif eth0 lookup default
1002:   from all iif net1 lookup 1000
1003:   from 10.16.0.12 iif lo lookup 1000
1004:   from 172.17.0.11 iif lo lookup default
32766:  from all lookup main
32767:  from all lookup default

$ kubectl exec gateway1-b9f8b4448-76lhm -c gateway -- ip route show
default via 172.17.0.1 dev net1
10.16.0.0/16 dev eth0 proto kernel scope link src 10.16.0.12
10.17.0.0/16 via 10.16.0.1 dev eth0
10.18.0.0/16 via 10.16.0.1 dev eth0
172.17.0.0/16 dev net1 proto kernel scope link src 172.17.0.11

$ kubectl exec gateway1-b9f8b4448-76lhm -c gateway -- ip route show table 1000
default via 10.16.0.1 dev eth0

$ kubectl exec gateway1-b9f8b4448-76lhm -c gateway -- iptables -t nat -S
-P PREROUTING ACCEPT
-P INPUT ACCEPT
-P OUTPUT ACCEPT
-P POSTROUTING ACCEPT
-N VEG-MASQUERADE
-A PREROUTING -i eth0 -j MARK --set-xmark 0x4000/0x4000
-A POSTROUTING -d 10.18.0.0/16 -j RETURN
-A POSTROUTING -s 10.18.0.0/16 -j RETURN
-A POSTROUTING -j VEG-MASQUERADE
-A VEG-MASQUERADE -j MARK --set-xmark 0x0/0xffffffff
-A VEG-MASQUERADE -j MASQUERADE --random-fully

在 Gateway Pod 中抓包验证网络流量：

$ kubectl exec -ti gateway1-b9f8b4448-76lhm -c gateway -- bash
nobody@gateway1-b9f8b4448-76lhm:/kube-ovn$ tcpdump -i any -nnve icmp and host 172.17.0.1
tcpdump: data link type LINUX_SLL2
tcpdump: listening on any, link-type LINUX_SLL2 (Linux cooked v2), snapshot length 262144 bytes
06:50:58.936528 eth0  In  ifindex 17 92:26:b8:9e:f2:1c ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 63, id 30481, offset 0, flags [DF], proto ICMP (1), length 84)
    10.17.0.9 > 172.17.0.1: ICMP echo request, id 37989, seq 0, length 64
06:50:58.936574 net1  Out ifindex 2 62:d8:71:90:7b:86 ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 62, id 30481, offset 0, flags [DF], proto ICMP (1), length 84)
    172.17.0.11 > 172.17.0.1: ICMP echo request, id 39449, seq 0, length 64
06:50:58.936613 net1  In  ifindex 2 02:42:39:79:7f:08 ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 64, id 26701, offset 0, flags [none], proto ICMP (1), length 84)
    172.17.0.1 > 172.17.0.11: ICMP echo reply, id 39449, seq 0, length 64
06:50:58.936621 eth0  Out ifindex 17 36:7c:6b:c7:82:6b ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 63, id 26701, offset 0, flags [none], proto ICMP (1), length 84)
    172.17.0.1 > 10.17.0.9: ICMP echo reply, id 37989, seq 0, length 64

OVN Logical Router 上自动创建路由策略：

$ kubectl ko nbctl lr-policy-list ovn-cluster
Routing Policies
     31000                            ip4.dst == 10.16.0.0/16   allow
     31000                            ip4.dst == 10.17.0.0/16   allow
     31000                           ip4.dst == 100.64.0.0/16   allow
     30000                              ip4.dst == 172.18.0.2  reroute  100.64.0.4
     30000                              ip4.dst == 172.18.0.3  reroute  100.64.0.3
     30000                              ip4.dst == 172.18.0.4  reroute  100.64.0.2
     29100                  ip4.src == $VEG.8ca38ae7da18.ipv4  reroute  10.16.0.12
     29100                   ip4.src == $VEG.8ca38ae7da18_ip4  reroute  10.16.0.12
     29000 ip4.src == $ovn.default.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000       ip4.src == $ovn.default.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000        ip4.src == $ovn.default.kube.ovn.worker_ip4  reroute  100.64.0.4
     29000     ip4.src == $subnet1.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000           ip4.src == $subnet1.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000            ip4.src == $subnet1.kube.ovn.worker_ip4  reroute  100.64.0.4

VPC Egress Gateway 用于转发 .spec.policies 指定 Pod 流量的 Logical Router 策略。
VPC Egress Gateway 用于转发 .spec.selectors 指定 Pod 流量的 Logical Router 策略。

如需启用负载均衡，修改 .spec.replicas，示例如下：

$ kubectl scale veg gateway1 --replicas=2
vpcegressgateway.kubeovn.io/gateway1 scaled

$ kubectl get veg gateway1
NAME       VPC           REPLICAS   BFD ENABLED   EXTERNAL SUBNET   PHASE       READY   AGE
gateway1   ovn-cluster   2          false         macvlan           Completed   true    39m

$ kubectl get pod -l ovn.kubernetes.io/vpc-egress-gateway=gateway1 -o wide
NAME                       READY   STATUS    RESTARTS   AGE   IP           NODE               NOMINATED NODE   READINESS GATES
gateway1-b9f8b4448-76lhm   1/1     Running   0          40m   10.16.0.12   kube-ovn-worker    <none>           <none>
gateway1-b9f8b4448-zd4dl   1/1     Running   0          64s   10.16.0.13   kube-ovn-worker2   <none>           <none>

$ kubectl ko nbctl lr-policy-list ovn-cluster
Routing Policies
     31000                            ip4.dst == 10.16.0.0/16    allow
     31000                            ip4.dst == 10.17.0.0/16    allow
     31000                           ip4.dst == 100.64.0.0/16    allow
     30000                              ip4.dst == 172.18.0.2  reroute  100.64.0.4
     30000                              ip4.dst == 172.18.0.3  reroute  100.64.0.3
     30000                              ip4.dst == 172.18.0.4  reroute  100.64.0.2
     29100                  ip4.src == $VEG.8ca38ae7da18.ipv4  reroute  10.16.0.12, 10.16.0.13
     29100                   ip4.src == $VEG.8ca38ae7da18_ip4  reroute  10.16.0.12, 10.16.0.13
     29000 ip4.src == $ovn.default.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000       ip4.src == $ovn.default.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000        ip4.src == $ovn.default.kube.ovn.worker_ip4  reroute  100.64.0.4
     29000     ip4.src == $subnet1.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000           ip4.src == $subnet1.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000            ip4.src == $subnet1.kube.ovn.worker_ip4  reroute  100.64.0.4

启用基于 BFD 的高可用

基于 BFD 的高可用依赖 VPC BFD LRP 功能，需要修改 VPC 资源以启用 BFD Port。以下示例为默认 VPC 启用 BFD Port：

apiVersion: kubeovn.io/v1
kind: Vpc
metadata:
  name: ovn-cluster
spec:
  bfdPort:
    enabled: true
    ip: 10.255.255.255
    nodeSelector:
      matchLabels:
        kubernetes.io/os: linux

是否启用 BFD Port。
BFD Port 使用的 IP 地址，必须是有效且不与其他 IP/子网冲突的地址。
用于选择运行 BFD Port 节点的节点选择器，BFD Port 绑定选中节点的 OVN HA Chassis Group，以 Active/Backup 模式工作。

启用 BFD Port 后，对应 OVN Logical Router 上会自动创建专用的 BFD LRP：

$ kubectl ko nbctl show ovn-cluster
router 0c1d1e8f-4c86-4d96-88b2-c4171c7ff824 (ovn-cluster)
    port bfd@ovn-cluster
        mac: "8e:51:4b:16:3c:90"
        networks: ["10.255.255.255"]
    port ovn-cluster-join
        mac: "d2:21:17:71:77:70"
        networks: ["100.64.0.1/16"]
    port ovn-cluster-ovn-default
        mac: "d6:a3:f5:31:cd:89"
        networks: ["10.16.0.1/16"]
    port ovn-cluster-subnet1
        mac: "4a:09:aa:96:bb:f5"
        networks: ["10.17.0.1/16"]

OVN Logical Router 上创建的 BFD Port。

随后，在 VPC Egress Gateway 中将 .spec.bfd.enabled 设置为 true，示例如下：

apiVersion: kubeovn.io/v1
kind: VpcEgressGateway
metadata:
  name: gateway2
  namespace: default
spec:
  vpc: ovn-cluster
  replicas: 2
  internalSubnet: ovn-default
  externalSubnet: macvlan1
  bfd:
    enabled: true
    minRX: 100
    minTX: 100
    multiplier: 5
  policies:
    - snat: true
      ipBlocks:
        - 10.18.0.0/16

Egress Gateway 所属的 VPC。
Egress Gateway 实例连接的内部子网。
Egress Gateway 实例连接的外部子网。
是否为 Egress Gateway 启用 BFD。
BFD 最小接收间隔，单位毫秒。
BFD 最小发送间隔，单位毫秒。
BFD 乘数，决定丢包多少次后判定故障。

查看 VPC Egress Gateway 信息：

$ kubectl get veg gateway2 -o wide
NAME       VPC    REPLICAS   BFD ENABLED   EXTERNAL SUBNET   PHASE       READY   INTERNAL IPS                    EXTERNAL IPS                    WORKING NODES                            AGE
gateway2   vpc1   2          true          macvlan           Completed   true    ["10.16.0.102","10.16.0.103"]   ["172.17.0.13","172.17.0.14"]   ["kube-ovn-worker","kube-ovn-worker2"]   58s

$ kubectl get pod -l ovn.kubernetes.io/vpc-egress-gateway=gateway2 -o wide
NAME                       READY   STATUS    RESTARTS   AGE     IP            NODE               NOMINATED NODE   READINESS GATES
gateway2-fcc6b8b87-8lgvx   1/1     Running   0          2m18s   10.16.0.103   kube-ovn-worker2   <none>           <none>
gateway2-fcc6b8b87-wmww6   1/1     Running   0          2m18s   10.16.0.102   kube-ovn-worker    <none>           <none>

$ kubectl ko nbctl lr-policy-list ovn-cluster
Routing Policies
     31000                            ip4.dst == 10.16.0.0/16    allow
     31000                            ip4.dst == 10.17.0.0/16    allow
     31000                           ip4.dst == 100.64.0.0/16    allow
     30000                              ip4.dst == 172.18.0.2  reroute  100.64.0.4
     30000                              ip4.dst == 172.18.0.3  reroute  100.64.0.3
     30000                              ip4.dst == 172.18.0.4  reroute  100.64.0.2
     29100                  ip4.src == $VEG.8ca38ae7da18.ipv4  reroute  10.16.0.102, 10.16.0.103  bfd
     29100                   ip4.src == $VEG.8ca38ae7da18_ip4  reroute  10.16.0.102, 10.16.0.103  bfd
     29090                  ip4.src == $VEG.8ca38ae7da18.ipv4     drop
     29090                   ip4.src == $VEG.8ca38ae7da18_ip4     drop
     29000 ip4.src == $ovn.default.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000       ip4.src == $ovn.default.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000        ip4.src == $ovn.default.kube.ovn.worker_ip4  reroute  100.64.0.4
     29000     ip4.src == $subnet1.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000           ip4.src == $subnet1.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000            ip4.src == $subnet1.kube.ovn.worker_ip4  reroute  100.64.0.4

$ kubectl ko nbctl list bfd
_uuid               : 223ede10-9169-4c7d-9524-a546e24bfab5
detect_mult         : 5
dst_ip              : "10.16.0.102"
external_ids        : {af="4", vendor=kube-ovn, vpc-egress-gateway="default/gateway2"}
logical_port        : "bfd@ovn-cluster"
min_rx              : 100
min_tx              : 100
options             : {}
status              : up

_uuid               : b050c75e-2462-470b-b89c-7bd38889b758
detect_mult         : 5
dst_ip              : "10.16.0.103"
external_ids        : {af="4", vendor=kube-ovn, vpc-egress-gateway="default/gateway2"}
logical_port        : "bfd@ovn-cluster"
min_rx              : 100
min_tx              : 100
options             : {}
status              : up

查看 BFD 连接状态：

$ kubectl exec gateway2-fcc6b8b87-8lgvx -c bfdd -- bfdd-control status
There are 1 sessions:
Session 1
 id=1 local=10.16.0.103 (p) remote=10.255.255.255 state=Up

$ kubectl exec gateway2-fcc6b8b87-wmww6 -c bfdd -- bfdd-control status
There are 1 sessions:
Session 1
 id=1 local=10.16.0.102 (p) remote=10.255.255.255 state=Up

注意

如果所有 Gateway 实例均不可用，应用了 VPC Egress Gateway 的出口流量将被丢弃。

配置参数

VPC BFD Port

字段		类型	可选	默认值	描述		示例
enabled		boolean	是	false	是否启用 BFD Port。		true
ip		string	否	-	BFD Port 使用的 IP 地址。不得与其他地址冲突。支持 IPv4、IPv6 及双栈。		169.255.255.255
							fdff::1
							169.255.255.255,fdff::1
nodeSelector	matchLabels	object	是	-	用于选择运行 BFD Port 的节点的标签选择器。 BFD Port 绑定选中节点的 OVN HA Chassis Group，以 Active/Backup 模式工作。若未指定，Kube-OVN 会自动选择最多三个节点。可通过执行 kubectl ko nbctl list ha_chassis_group 查看所有 OVN HA Chassis Group 资源。	键值对映射。	-
nodeSelector	matchExpressions	object 数组	是	-		标签选择器要求列表，要求之间为 AND 关系。	-

VPC Egress Gateway

字段			类型	可选	默认值	描述			示例
vpc			string	是	默认 VPC 名称 (ovn-cluster)	VPC 名称。			vpc1
replicas			integer/int32	是	1	副本数。			2
prefix			string	是	-	工作负载部署名称的不可变前缀。			veg-
image			string	是	-	工作负载部署使用的镜像。			docker.io/kubeovn/kube-ovn:v1 .14.0-debug
internalSubnet			string	是	默认 VPC 内的子网名称。	用于访问内外网的子网名称。			subnet1
externalSubnet			string	否	-	用于访问内外网的子网名称。			ext1
internalIPs			string 数组	是	-	用于访问内外网的 IP 地址。支持 IPv4、IPv6 及双栈。指定的 IP 数量不得少于 replicas。建议设置为 <replicas> + 1，避免 Pod 创建异常。			10.16.0.101 fdff::1 169.255.255.255,fdff::1
externalIPs			string 数组	是	-				10.16.0.101 fdff::1 169.255.255.255,fdff::1
bfd	enabled		boolean	是	false	BFD 配置。	是否为 Egress Gateway 启用 BFD。		-
	minRX		integer/int32	是	1000		BFD 的最小接收/发送间隔，单位毫秒。		500
	minTX		integer/int32	是	1000		BFD 的最小接收/发送间隔，单位毫秒。		500
	multiplier		integer/int32	是	3		BFD 乘数。		1
policies	snat		boolean	是	false	出口策略。	是否启用 SNAT/MASQUERADE。		true
	ipBlocks		string 数组	是	-		应用网关的 IP 段。支持 IPv4 和 IPv6。		192.168.0.1
									192.168.0.0/24
									fd00::1
									fd00::/120
	subnets		string 数组	是	-		应用网关的 VPC 子网名称。支持 IPv4、IPv6 及双栈子网。		subnet1
selectors	namespaceSelector	matchLabels	object	是	-	通过命名空间选择器和 Pod 选择器配置出口策略。匹配的 Pod 会应用 SNAT/MASQUERADE。	命名空间选择器。空标签选择器匹配所有命名空间。	键值对映射。	-
	namespaceSelector	matchExpressions	object 数组	是	-		命名空间选择器。空标签选择器匹配所有命名空间。	标签选择器要求列表，要求之间为 AND 关系。	-
	podSelector	matchLabels	object	是	-		Pod 选择器。空标签选择器匹配所有 Pod。	键值对映射。	-
	podSelector	matchExpressions	object 数组	是	-		Pod 选择器。空标签选择器匹配所有 Pod。	标签选择器要求列表，要求之间为 AND 关系。	-
nodeSelector	matchLabels		object	是	-	用于选择运行工作负载部署的节点的节点选择器。工作负载（Deployment/Pod）将在选中节点上运行。	键值对映射。		-
	matchExpressions		object 数组	是	-		标签选择器要求列表，要求之间为 AND 关系。		-
	matchFields		object 数组	是	-		字段选择器要求列表，要求之间为 AND 关系。		-
tolerations	key		string	是	-	用于调度 VPC Egress Gateway 实例的容忍度。	Key 是容忍的污点键，空表示匹配所有污点键。如果 Key 为空，operator 必须为 Exists；该组合表示匹配所有值和所有键。		node-role.kubernetes.io/control-plane
	operator		string	是	Equal		Operator 表示键与值的关系。有效值为 Exists 和 Equal。 Exists 相当于值的通配符，允许 Pod 容忍某类所有污点。		Exists
	value		string	是	-		Value 是容忍的污点值。如果 operator 是 Exists，value 应为空，否则为普通字符串。		-
	effect		string	是	-		Effect 表示匹配的污点效果。空表示匹配所有效果。允许值为 NoSchedule、PreferNoSchedule 和 NoExecute。		NoSchedule
	tolerationSeconds		integer	是	-		TolerationSeconds 表示容忍污点的时间（仅对 effect 为 NoExecute 的容忍度有效，否则忽略）。默认不设置，表示永久容忍（不驱逐）。 0 和负值视为 0（立即驱逐）。		-
trafficPolicy			string	是	Cluster	仅在启用 BFD 时生效。可选值：Cluster/Local。设置为 Local 时，出口流量优先重定向到同节点运行的 VPC Egress Gateway 实例，若实例不可用，则重定向到其他实例。			Local

ACP CLI (ac)

节点管理

托管集群

导入集群

公有云集群初始化

网络初始化

存储初始化

如何操作

如何操作

备份管理

恢复管理

操作指南

实用指南

Kube OVN

alb

故障排除

核心概念

操作指南

实用指南

故障排除

对象存储

操作指南

实用指南

安装

核心概念

操作指南

实用指南

灾难恢复

核心概念

操作指南

实用指南

操作指南

实用指南

ALB Operator

合规性

使用指南

API Refiner

用户

操作指南

组

操作指南

角色

操作指南

IDP

操作指南

故障排除

用户策略

操作指南

概览

镜像

操作指南

实用指南

虚拟机

操作指南

实用指南

故障排除

网络

操作指南

实用指南

存储

操作指南

备份与恢复

操作指南

核心概念

命名空间

创建应用

应用的操作与维护

Application Rollout

KEDA(Kubernetes Event-driven Autoscaling)

实用指南

计算组件

配置

应用可观测

实用指南

实用指南

安装

实用指南

概览

安装

升级
