#架构

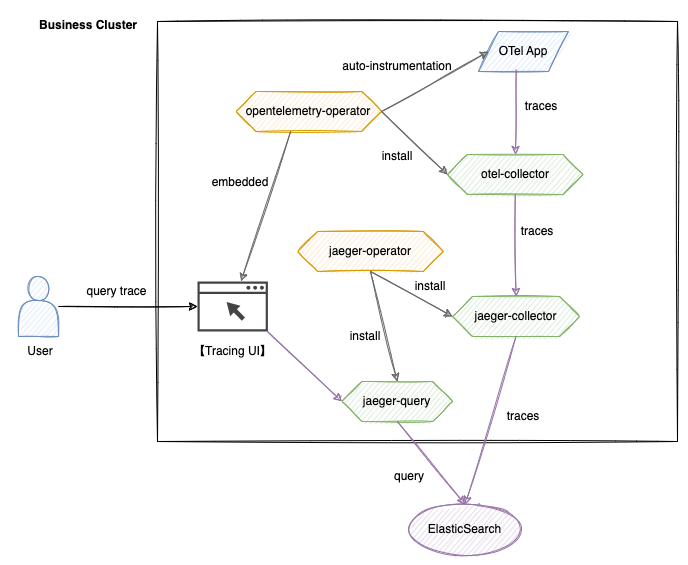

该架构基于 OpenTelemetry 和 Jaeger 技术栈，实现了分布式追踪的全生命周期管理。系统由数据采集、传输、存储、查询和可视化五个核心模块组成。

#核心组件

1. OpenTelemetry 系统

   • opentelemetry-operator
     一个集群级别的 Operator，负责部署和管理 otel-collector 组件，提供 OTel 自动注入能力。
   • otel-collector
     接收来自应用的追踪数据，对其进行过滤和批处理，然后转发给 jaeger-collector。
   • Tracing UI
     自研的可视化界面，集成了 jaeger-query API，支持多维度查询条件。

2. Jaeger 系统

   • jaeger-operator
     部署和管理 jaeger-collector 及 jaeger-query 组件。
   • jaeger-collector
     接收 otel-collector 转发和处理后的追踪数据，进行格式转换，并写入 Elasticsearch。
   • jaeger-query
     提供追踪查询 API，支持包括 TraceID 和标签在内的多条件检索。

3. 存储层

   • Elasticsearch
     一个分布式存储引擎，支持对海量 Span 数据的高效写入和检索。

#数据流

• 写入流程
  Application -> otel-collector -> jaeger-collector -> Elasticsearch

  应用通过 SDK 或自动注入生成 Span 数据，otel-collector 对数据进行规范化处理，随后由 jaeger-collector 持久化写入 Elasticsearch。

• 查询流程
  User -> Tracing UI -> jaeger-query -> Elasticsearch

  用户通过 UI 提交查询条件，jaeger-query 从 Elasticsearch 中检索数据；UI 根据返回的数据进行可视化展示。
