#配置 ALB

#ALB

ALB 是表示负载均衡器的自定义资源。alb-operator 默认嵌入所有集群中，监听 ALB 资源的创建/更新/删除操作，并据此创建相应的 Deployment 和 Service。

对于每个 ALB，会有一个对应的 Deployment 监听所有附加到该 ALB 的 Frontends 和 Rules，并根据这些配置将请求路由到后端。

#前提条件

负载均衡器 的高可用性需要 VIP。请参考 配置 VIP。

#配置 ALB

ALB 配置包含三部分。

# test-alb.yaml
apiVersion: crd.alauda.io/v2beta1
kind: ALB2
metadata:
  name: alb-demo
  namespace: cpaas-system
spec:
  address: 192.168.66.215
  config:
    vip:
      enableLbSvc: false
      lbSvcAnnotations: {}
    networkMode: host
    nodeSelector:
      cpu-model.node.kubevirt.io/Nehalem: 'true'
    replicas: 1
    resources:
      alb:
        limits:
          cpu: 200m
          memory: 256Mi
        requests:
          cpu: 200m
          memory: 256Mi
      limits:
        cpu: 200m
        memory: 256Mi
      requests:
        cpu: 200m
        memory: 256Mi
    projects:
      - ALL_ALL
  type: nginx

#资源相关配置

资源相关字段描述 alb 的部署配置。

#网络配置

网络字段描述如何访问 ALB。例如，在 host 模式下，alb 使用 hostnetwork，可以通过节点 IP 访问 ALB。

#项目配置

将 ALB 添加到项目意味着：

1. 在 Web UI 中，只有该项目内的用户可以查找和配置此 ALB。
2. 该 ALB 会处理属于该项目的 ingress 资源。请参考 ingress-sync。
3. 在 Web UI 中，项目 X 创建的规则不能在项目 Y 下被查找或配置。

如果启用端口项目并为项目分配端口范围，则意味着：

1. 不能创建不属于该项目分配端口范围的端口。

#调优配置

alb cr 中有一些全局配置可以调优。

• 绑定网卡
• Ingress 同步

#ALB 操作

#创建

#使用 Web 控制台

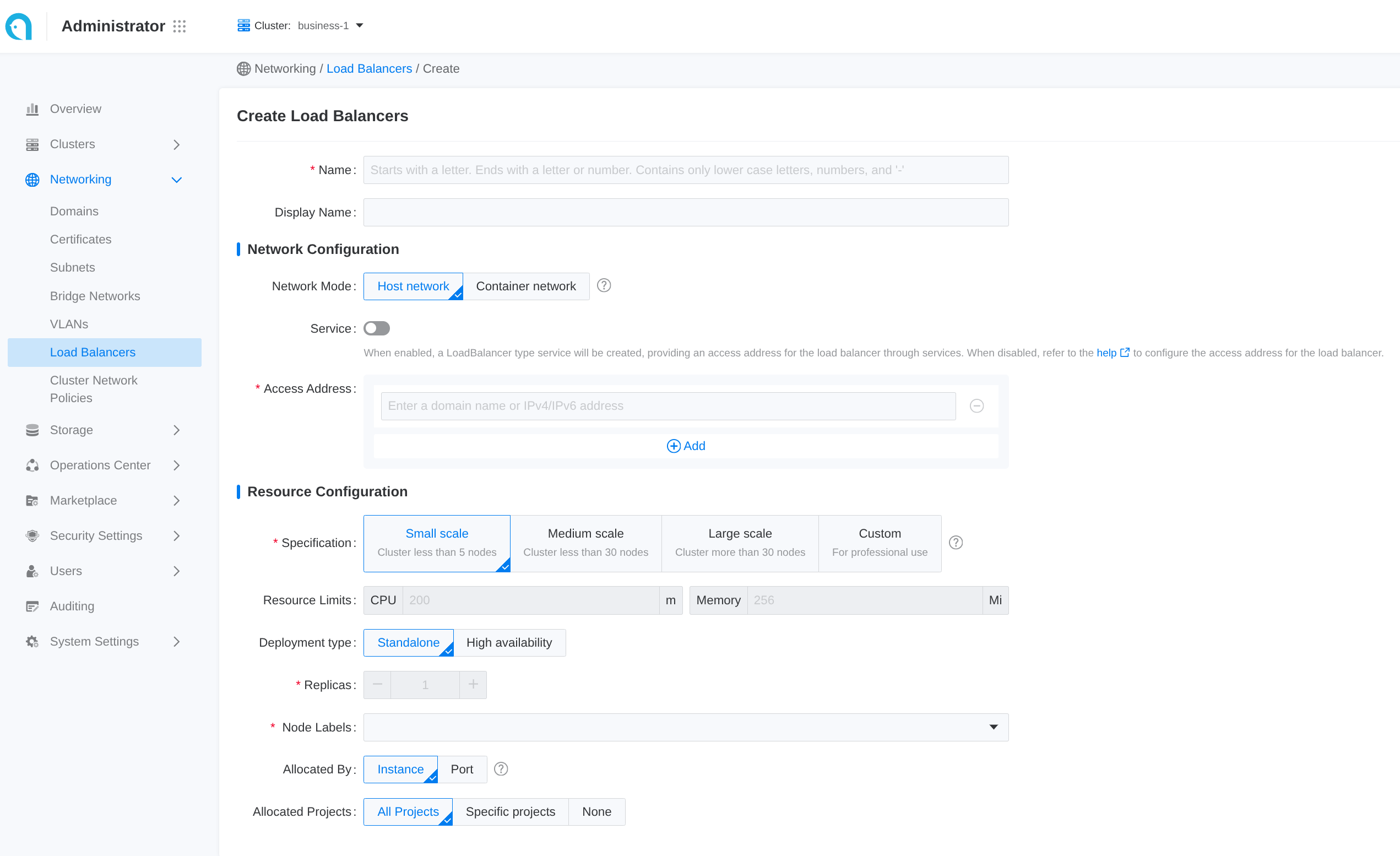

Web UI 中暴露了一些常用配置。创建负载均衡器的步骤如下：

1. 进入 Administrator。
2. 左侧边栏点击 网络管理 > 负载均衡器。
3. 点击 创建负载均衡器。

Web UI 中的每个输入项对应 CR 的一个字段：

#使用 CLI

kubectl apply -f test-alb.yaml -n cpaas-system

#更新

#使用 Web 控制台

1. 进入 Administrator。

2. 左侧导航栏点击 网络管理 > 负载均衡器。

3. 点击 ⋮ > 更新。

4. 根据需要更新网络和资源配置。

   • 请根据业务需求合理设置规格。也可参考相关文档 如何合理分配 CPU 和内存资源。
   • 内部路由 仅支持从 禁用 状态更新为 启用 状态。

5. 点击 更新。

#删除

#使用 Web 控制台

1. 进入 Administrator。

2. 左侧导航栏点击 网络管理 > 负载均衡器。

3. 点击 ⋮ > 删除，并确认。

#使用 CLI

kubectl delete alb2 alb-demo -n cpaas-system

#Frontend

Frontend 是定义 ALB 监听端口和协议的自定义资源。 支持的协议：L7（http|https|grpc|grpcs）和 L4（tcp|udp）。

• L4 代理直接用 frontend 配置后端服务。
• L7 代理用 frontend 配置监听端口，用 rule 配置后端服务。

如果需要添加 HTTPS 监听端口，还应联系管理员为当前项目分配 TLS 证书以实现加密。

#前提条件

先创建 ALB。

#配置 Frontend

# alb-frontend-demo.yaml
apiVersion: crd.alauda.io/v1
kind: Frontend
metadata:
  labels:
    alb2.cpaas.io/name: alb-demo
  name: alb-demo-00080
  namespace: cpaas-system
spec:
  port: 80
  protocol: http
  certificate_name: ''
  backendProtocol: 'http'
  serviceGroup:
    session_affinity_policy: ''
    services:
      - name: hello-world
        namespace: default
        port: 80
        weight: 100

#Frontend 操作

#创建

#使用 Web 控制台

1. 进入 Container Platform。

2. 左侧导航栏点击 网络 > 负载均衡。

3. 点击负载均衡器名称进入详情页。

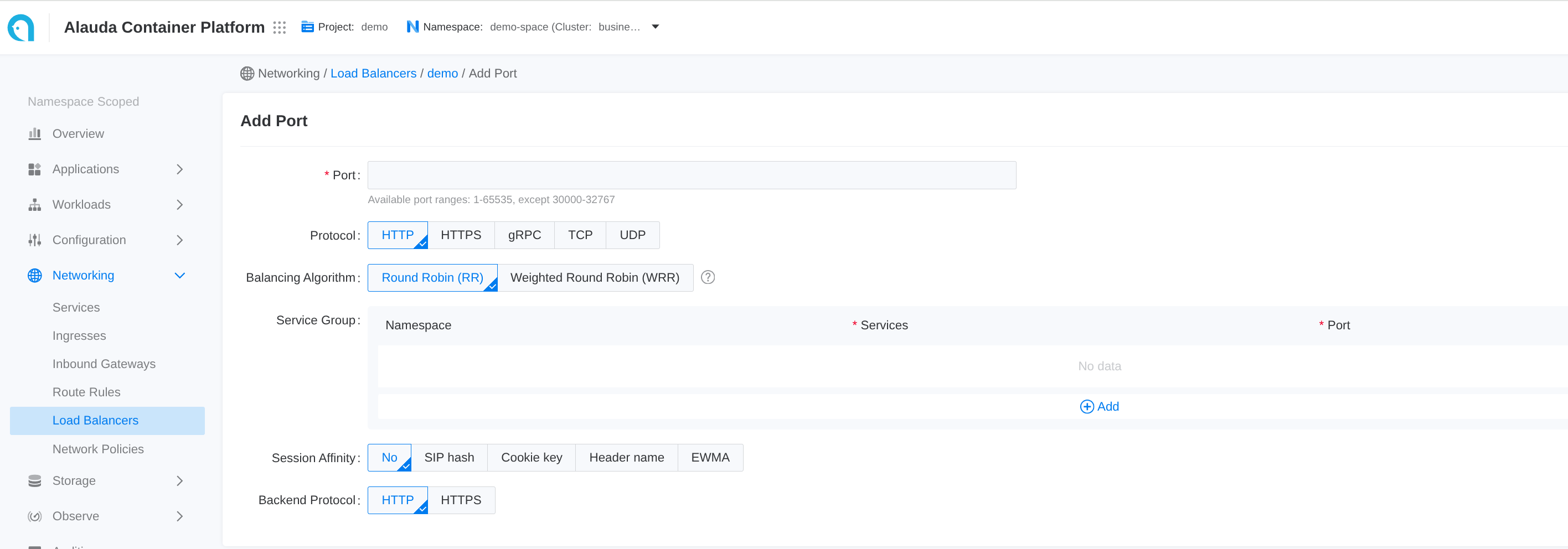

4. 点击 添加端口。

Web UI 中的每个输入项对应 CR 的一个字段：

#使用 CLI

kubectl apply -f alb-frontend-demo.yaml -n cpaas-system

#后续操作

对于 HTTP、gRPC 和 HTTPS 端口的流量，除了默认的内部路由组外，还可以设置更多多样化的后端服务匹配 规则。负载均衡器会先根据设置的规则匹配对应的后端服务；若规则匹配失败，则匹配上述内部路由组对应的后端服务。

#相关操作

可以点击列表页右侧的 ⋮ 图标，或详情页右上角的 操作，根据需要更新默认路由或删除监听端口。

#Rule

Rule 是定义 ALB 如何匹配和处理请求的自定义资源。

ALB 处理的 ingress 可以被 自动转换为规则。

#前提条件

• 配置 ALB
• 配置 Frontend

下面是一个示例规则，帮助快速了解规则的使用。

apiVersion: crd.alauda.io/v1
kind: Rule
metadata:
  labels:
    alb2.cpaas.io/frontend: alb-demo-00080
    alb2.cpaas.io/name: alb-demo
  name: alb-demo-00080-test
  namespace: cpaas-system
spec:
  backendProtocol: 'https'
  certificate_name: 'a/b'
  dslx:
    - type: URL
      values:
        - - STARTS_WITH
          - /
  priority: 4
  serviceGroup:
    services:
      - name: hello-world
        namespace: default
        port: 80
        weight: 100

#使用 dslx 和优先级匹配请求

#dslx

DSLX 是用于描述匹配条件的领域专用语言。 例如，下面的规则匹配满足 全部 以下条件的请求：

• url 以 /app-a 或 /app-b 开头
• method 是 post
• url 参数 group 为 vip
• host 以 *.app.com 结尾
• header 中 location 是 east-1 或 east-2
• 有名为 uid 的 cookie
• 源 IP 在 1.1.1.1-1.1.1.100 范围内

dslx:
  - type: METHOD
    values:
      - - EQ
        - POST
  - type: URL
    values:
      - - STARTS_WITH
        - /app-a
      - - STARTS_WITH
        - /app-b
  - type: PARAM
    key: group
    values:
      - - EQ
        - vip
  - type: HOST
    values:
      - - ENDS_WITH
        - .app.com
  - type: HEADER
    key: LOCATION
    values:
      - - IN
        - east-1
        - east-2
  - type: COOKIE
    key: uid
    values:
      - - EXIST
  - type: SRC_IP
    values:
      - - RANGE
        - '1.1.1.1'
        - '1.1.1.100'

#优先级

优先级是 0 到 10 的整数，数值越小优先级越高。Ingress 中配置规则优先级可使用如下注解格式：

# alb.cpaas.io/ingress-rule-priority-$rule_index-$path_index
alb.cpaas.io/ingress-rule-priority-0-0: '10'

规则中直接在 .spec.priority 使用整数设置优先级。

#动作

请求匹配规则后，可以对请求应用以下动作：

#后端

#后端协议

默认后端协议为 HTTP。若需使用 TLS 重新加密，可配置为 HTTPS。

#服务组和会话保持策略

规则中可配置一个或多个服务。

默认情况下，ALB 使用轮询（RR）算法在后端服务间分发请求。也可为单个服务分配权重，或选择其他负载均衡算法。

详情请参考 负载均衡算法。

#Rule 操作

#使用 Web 控制台

1. 进入 Container Platform。
2. 左侧导航栏点击 网络 > 负载均衡。
3. 点击负载均衡器名称。
4. 选择监听端口名称。

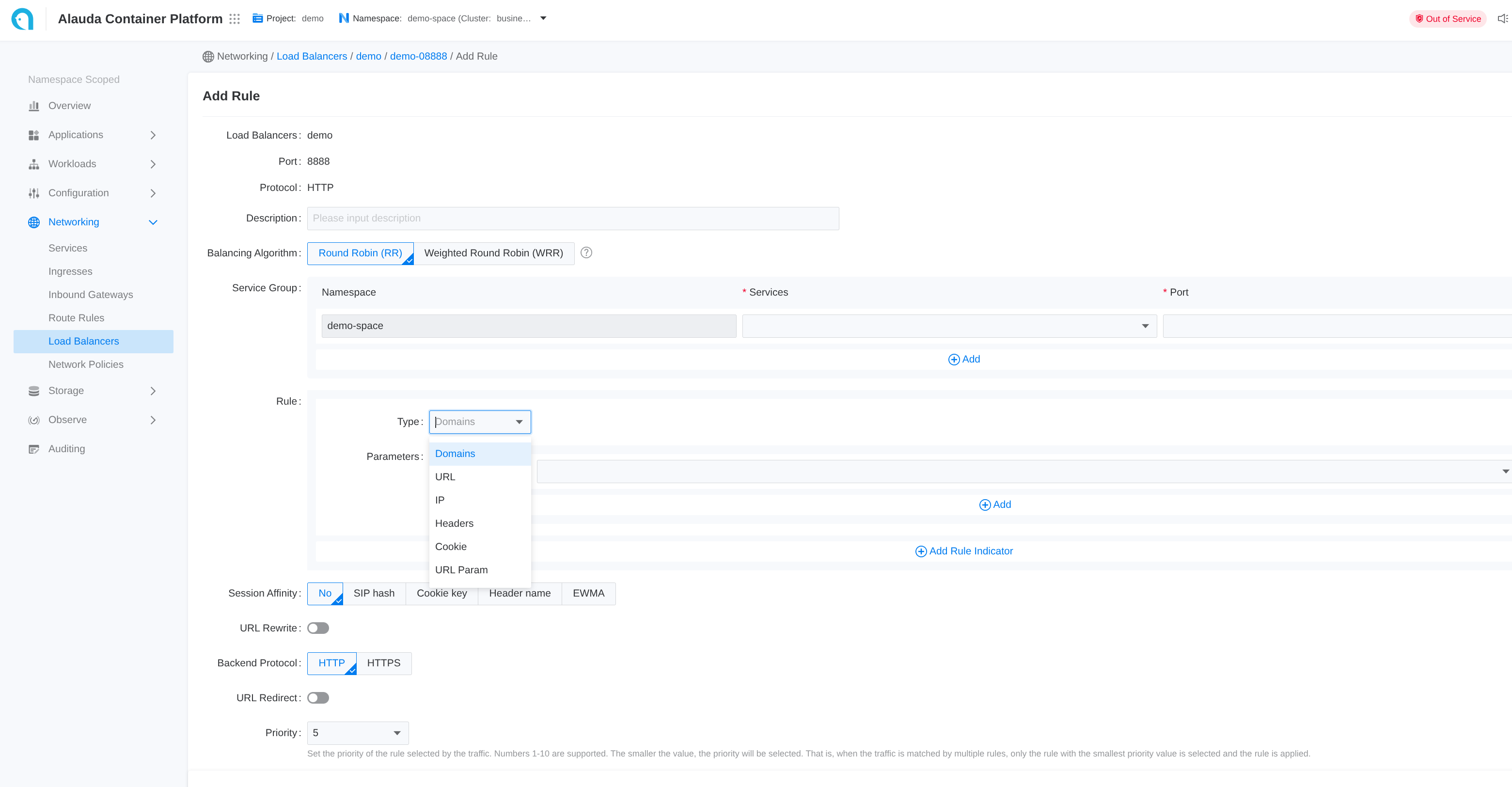

5. 点击 添加规则。
6. 参考下述描述配置相关参数。
7. 点击 添加。

Web UI 中的每个输入项对应 CR 的一个字段。

#使用 CLI

kubectl apply -f alb-rule-demo.yaml -n cpaas-system

#HTTPS

若 frontend 协议（ft）为 HTTPS 或 GRPCS，规则也可配置为使用 HTTPS。

证书可在规则或 ingress 中指定，用于匹配该端口的证书。

支持终止（termination），若后端协议为 HTTPS 可实现重新加密。但不能为与后端服务通信指定证书。

#Ingress 中的证书注解

证书可通过注解跨命名空间引用。

alb.networking.cpaas.io/tls: qq.com=cpaas-system/dex.tls,qq1.com=cpaas-system/dex1.tls

#规则中的证书

.spec.certificate_name 格式为 $secret_namespace/$secret_name

#TLS 模式

#Edge 模式

Edge 模式下，客户端与 ALB 使用 HTTPS 通信，ALB 与后端服务使用 HTTP 协议。 实现方式：

1. 创建使用 https 协议的 ft
2. 创建后端协议为 http 的 rule，并通过 .spec.certificate_name 指定证书

#重新加密模式

重新加密模式下，客户端与 ALB 使用 HTTPS 通信，ALB 与后端服务使用 HTTPS 协议。 实现方式：

1. 创建使用 https 协议的 ft
2. 创建后端协议为 https 的 rule，并通过 .spec.certificate_name 指定证书

#Ingress

#Ingress 同步

每个 ALB 创建一个同名的 IngressClass，处理同项目内的 ingress。

当 ingress 命名空间带有标签如 cpaas.io/project: demo，表示该 ingress 属于 demo 项目。

ALB 中 .spec.config.projects 配置包含项目名 demo 的，会自动将这些 ingress 转换为规则。

#SSL 策略

对于未配置证书的 ingress，ALB 提供使用默认证书的策略。

可在 ALB 自定义资源中配置：

• .spec.config.defaultSSLStrategy：定义未配置证书 ingress 的 SSL 策略
• .spec.config.defaultSSLCert：设置默认证书，格式为 $secret_ns/$secret_name

可用 SSL 策略：

• Never：不在 HTTPS 端口创建规则（默认）
• Always：使用默认证书在 HTTPS 端口创建规则

#日志与监控

结合日志和监控数据，可以快速定位和解决负载均衡器问题。

#查看日志

1. 进入 Administrator。

2. 左侧导航栏点击 网络管理 > 负载均衡器。

3. 点击 负载均衡器名称。

4. 在 日志 标签页，从容器视角查看负载均衡器运行日志。

#监控指标

1. 进入 Administrator。

2. 左侧导航栏点击 网络管理 > 负载均衡器。

3. 点击 负载均衡器名称。

4. 在 监控 标签页，从节点视角查看负载均衡器的指标趋势信息。

   • 使用率：负载均衡器在当前节点的 CPU 和内存实时使用情况。
   • 吞吐量：负载均衡器实例的整体进出流量。

更多监控指标详情请参考 ALB 监控。
