#架构

#Inspection

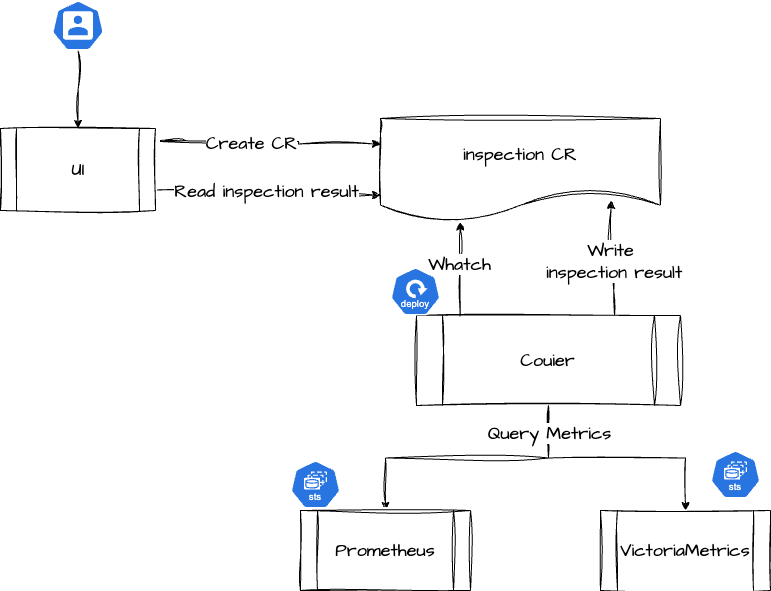

Inspection 模块由平台组件 Courier 和监控组件共同提供，涉及以下业务流程：

• 创建 inspection 任务：平台向 global 集群提交 inspection 类型的 CR。
• 执行 inspection 任务：Courier 组件监控 inspection 类型 CR 的生成，并向各集群的监控组件查询与 inspection 相关的各类指标数据。
• 写入 inspection 结果：Courier 组件完成对各 inspection 项的评估后，将 inspection 结果写回对应的 inspection CR。
• 查看 inspection 结果：用户可通过平台查看 inspection 任务的状态和结果，数据来源于对应的 inspection CR。

#Component Health Status

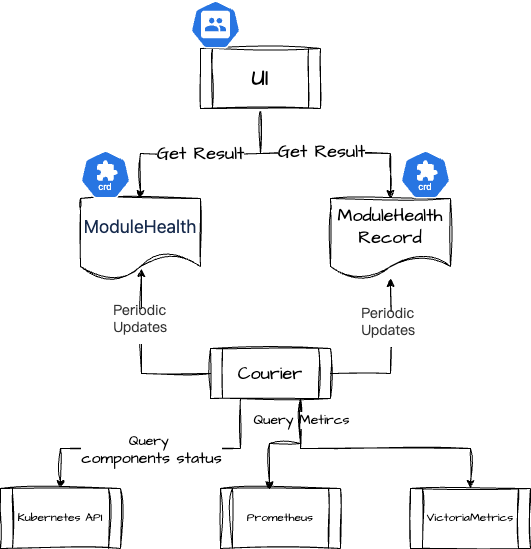

Component Health Status 由平台组件 Courier 和监控组件共同提供，涉及以下业务流程：

• 预定义组件监控列表：平台在 global 集群预定义了两类 CRD，用于定义需监控的组件列表及监控方式：
  • ModuleHealth：定义需监控的组件及监控方式。
  • ModuleHealthRecord：定义各集群对应组件的监控结果。
• 定期监控组件状态：Courier 会 watch ModuleHealth，检查指定功能，然后将 inspection 结果写入 ModuleHealth 和 ModuleHealthRecord 的 CR 资源。
• 组件状态判定：Courier 会请求 Kubernetes 和监控组件的数据，以判定组件的实际状态及存在的问题。
  • Kubernetes：检查组件是否安装及组件副本数是否正常。
  • Prometheus / VictoriaMetrics：基于各组件提供的指标，查询并判定组件是否能正常提供服务。
• 查看组件健康状态：用户可通过平台查看各组件的健康状态，数据来源于对应的 ModuleHealth 和 ModuleHealthRecord CR 资源。
