对象存储灾备

Ceph RGW Multi-Site 功能是一种跨集群异步数据复制机制，旨在同步地理分布的 Ceph 集群之间的对象存储数据，提供高可用（HA）和灾难恢复（DR）能力。

术语

术语	说明
Primary Cluster	当前提供存储服务的集群。
Secondary Cluster	用于备份的备用集群。
Realm, ZoneGroup, Zone	Realm：Ceph 对象存储中最高级别的逻辑分组，代表一个完整的对象存储命名空间，通常用于多站点复制和同步。一个 Realm 可以跨越不同地理位置或数据中心。 ZoneGroup：Realm 内的逻辑分组，包含多个 Zone。ZoneGroup 实现跨 Zone 的数据同步和复制，通常位于同一地理区域内。 Zone：ZoneGroup 内的逻辑分组，负责物理存储数据。每个 Zone 独立管理和存储对象，并可拥有自己的数据/元数据池配置。

前提条件

准备两个可部署 Rook-Ceph 的集群（Primary 和 Secondary），并确保它们之间网络连通。
两个集群必须使用相同的平台版本（v3.12 或更高）。
确保 Primary 和 Secondary 集群上均未部署 Ceph 对象存储。
参考创建存储服务文档部署 Operator 并创建集群。集群创建完成后，不要通过向导创建对象存储池，而是按照下述说明使用 CLI 工具进行配置。

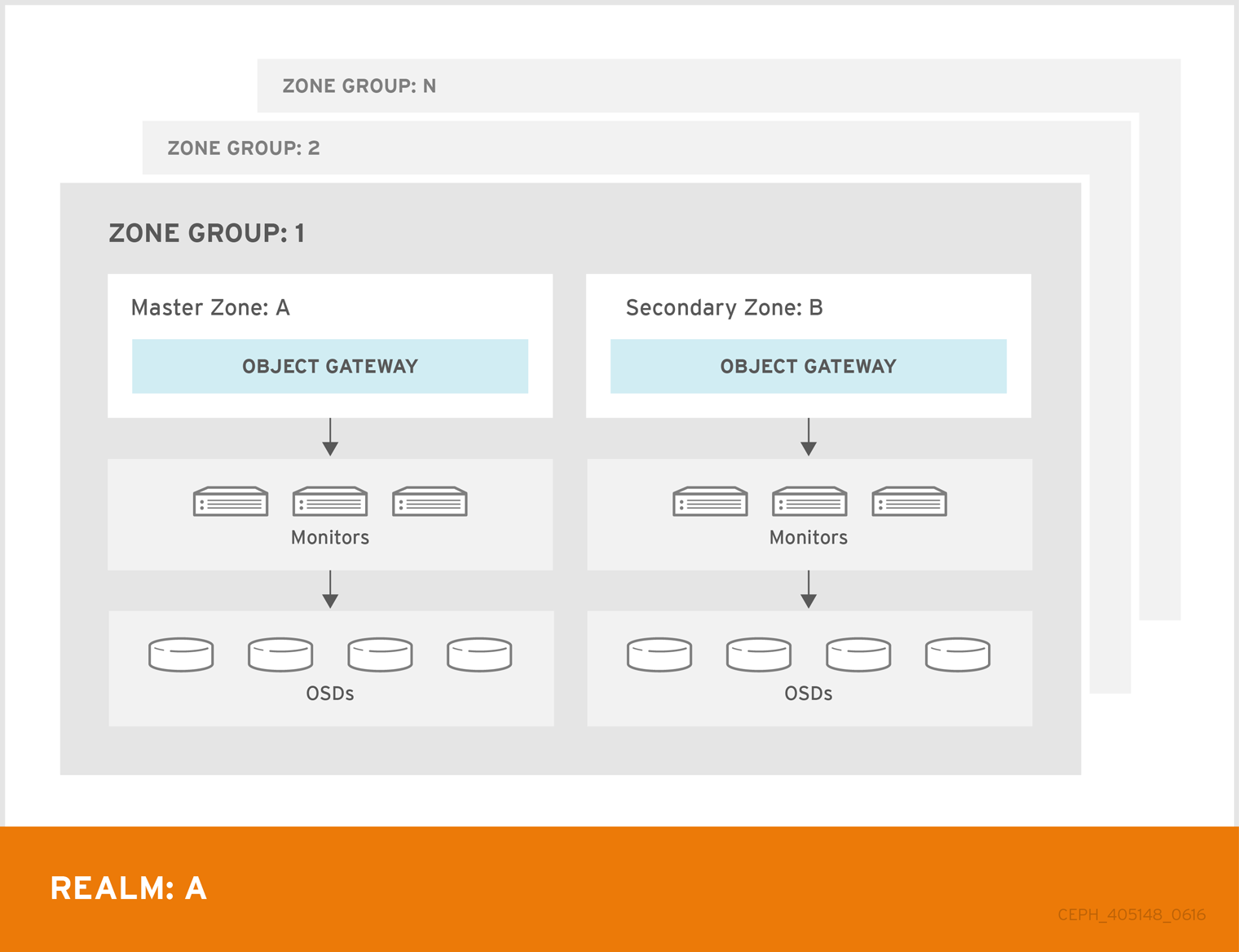

架构

操作流程

本指南提供同一 ZoneGroup 内两个 Zone 之间的同步方案。

在 Primary 集群创建对象存储

本步骤创建 Realm、ZoneGroup、Primary Zone 及 Primary Zone 的网关资源。

在 Primary 集群的 Control 节点执行以下命令：

设置参数
export REALM_NAME=<realm-name> export ZONE_GROUP_NAME=<zonegroup-name> export PRIMARY_ZONE_NAME=<primary-zone-name> export PRIMARY_OBJECT_STORE_NAME=<primary-object-store-name>
参数说明：
- <realm-name>：Realm 名称。
- <zonegroup-name>：ZoneGroup 名称。
- <primary-zone-name>：Primary Zone 名称。
- <primary-object-store-name>：网关名称。

创建对象存储

命令

输出

cat << EOF | kubectl apply -f -
---
apiVersion: ceph.rook.io/v1
kind: CephObjectRealm
metadata:
  name: $REALM_NAME
  namespace: rook-ceph

---
apiVersion: ceph.rook.io/v1
kind: CephObjectZoneGroup
metadata:
  name: $ZONE_GROUP_NAME
  namespace: rook-ceph
spec:
  realm: $REALM_NAME

---
apiVersion: ceph.rook.io/v1
kind: CephObjectZone
metadata:
  name: $PRIMARY_ZONE_NAME
  namespace: rook-ceph
spec:
  zoneGroup: $ZONE_GROUP_NAME
  metadataPool:
    failureDomain: host
    replicated:
      size: 3
      requireSafeReplicaSize: true
  dataPool:
    failureDomain: host
    replicated:
      size: 3
      requireSafeReplicaSize: true
    parameters:
      compression_mode: none
  preservePoolsOnDelete: false

---
apiVersion: ceph.rook.io/v1
kind: CephBlockPool
metadata:
  labels:
    cpaas.io/builtin: "true"
  name: builtin-rgw-root
  namespace: rook-ceph
spec:
  name: .rgw.root
  application: rgw
  enableCrushUpdates: true
  failureDomain: host
  replicated:
    size: 3
  parameters:
    pg_num: "8"

---
apiVersion: ceph.rook.io/v1
kind: CephObjectStore
metadata:
  name: $PRIMARY_OBJECT_STORE_NAME
  namespace: rook-ceph
spec:
  gateway:
    port: 7480
    instances: 2
  zone:
    name: $PRIMARY_ZONE_NAME
EOF

cephobjectrealm.ceph.rook.io/<realm-name> created
cephobjectzonegroup.ceph.rook.io/<zonegroup-name> created
cephobjectzone.ceph.rook.io/<primary-zone-name> created
cephobjectstore.ceph.rook.io/<primary-object-store-name> created

配置 Primary Zone 的外部访问

获取 ObjectStore 的 UID

export PRIMARY_OBJECT_STORE_UID=$(kubectl -n rook-ceph get cephobjectstore $PRIMARY_OBJECT_STORE_NAME -o jsonpath='{.metadata.uid}')

创建外部访问 Service

cat << EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
  name: rook-ceph-rgw-$PRIMARY_OBJECT_STORE_NAME-external
  namespace: rook-ceph
  labels:
    app: rook-ceph-rgw
    rook_cluster: rook-ceph
    rook_object_store: $PRIMARY_OBJECT_STORE_NAME
  ownerReferences:
    - apiVersion: ceph.rook.io/v1
      kind: CephObjectStore
      name: $PRIMARY_OBJECT_STORE_NAME
      uid: $PRIMARY_OBJECT_STORE_UID
spec:
  ports:
    - name: rgw
      port: 7480
      targetPort: 7480
      protocol: TCP
  selector:
    app: rook-ceph-rgw
    rook_cluster: rook-ceph
    rook_object_store: $PRIMARY_OBJECT_STORE_NAME
  sessionAffinity: None
  type: NodePort
EOF

将外部端点添加到 CephObjectZone。

IP=$(kubectl get nodes -l 'node-role.kubernetes.io/control-plane' -o jsonpath='{.items[0].status.addresses[?(@.type=="InternalIP")].address}' | cut -d ' ' -f1 | tr -d '\n')
PORT=$(kubectl -n rook-ceph get svc rook-ceph-rgw-$PRIMARY_OBJECT_STORE_NAME-external -o jsonpath='{.spec.ports[0].nodePort}')
ENDPOINT=http://$IP:$PORT
kubectl -n rook-ceph patch cephobjectzone $PRIMARY_ZONE_NAME --type merge -p "{\"spec\":{\"customEndpoints\":[\"$ENDPOINT\"]}}"

获取 `access-key` 和 `secret-key`

kubectl -n rook-ceph get secrets $REALM_NAME-keys -o jsonpath='{.data.access-key}'
kubectl -n rook-ceph get secrets $REALM_NAME-keys -o jsonpath='{.data.secret-key}'

创建 Secondary Zone 并配置 Realm 同步

本节说明如何创建 Secondary Zone 并通过从 Primary 集群拉取 Realm 信息配置同步。

在 Secondary 集群的 Control 节点执行以下命令：

设置参数
export REALM_NAME=<realm-name> export ZONE_GROUP_NAME=<zonegroup-name> export REALM_ENDPOINT=<realm-endpoint> export ACCESS_KEY=<access-key> export SECRET_KEY=<secret-key> export SECONDARY_ZONE_NAME=<secondary-zone-name> export SECONDARY_OBJECT_STORE_NAME=<secondary-object-store-name>
参数说明：
- <realm-name>：Realm 名称。
- <zone-group-name>：ZoneGroup 名称。
- <realm-endpoint>：从 Primary 集群获取的外部地址。
- <access-key>：从此处获取的 AK。
- <secret-key>：从此处获取的 SK。
- <secondary-zone-name>：Secondary Zone 名称。
- <secondary-object-store-name>：Secondary 网关名称。

创建 Secondary Zone 并配置 Realm 同步

cat << EOF | kubectl apply -f -
apiVersion: v1
kind: Secret
metadata:
  name: $REALM_NAME-keys
  namespace: rook-ceph
data:
  access-key: $ACCESS_KEY
  secret-key: $SECRET_KEY

---
apiVersion: ceph.rook.io/v1
kind: CephObjectRealm
metadata:
  name: $REALM_NAME
  namespace: rook-ceph
spec:
  pull:
    endpoint: $REALM_ENDPOINT

---
apiVersion: ceph.rook.io/v1
kind: CephObjectZoneGroup
metadata:
  name: $ZONE_GROUP_NAME
  namespace: rook-ceph
spec:
  realm: $REALM_NAME

---
apiVersion: ceph.rook.io/v1
kind: CephObjectZone
metadata:
  name: $SECONDARY_ZONE_NAME
  namespace: rook-ceph
spec:
  zoneGroup: $ZONE_GROUP_NAME
  metadataPool:
    failureDomain: host
    replicated:
      size: 3
      requireSafeReplicaSize: true
  dataPool:
    failureDomain: host
    replicated:
      size: 3
      requireSafeReplicaSize: true
  preservePoolsOnDelete: false

---
apiVersion: ceph.rook.io/v1
kind: CephBlockPool
metadata:
  labels:
    cpaas.io/builtin: "true"
  name: builtin-rgw-root
  namespace: rook-ceph
spec:
  name: .rgw.root
  application: rgw
  enableCrushUpdates: true
  failureDomain: host
  replicated:
    size: 3
  parameters:
    pg_num: "8"

---
apiVersion: ceph.rook.io/v1
kind: CephObjectStore
metadata:
  name: $SECONDARY_OBJECT_STORE_NAME
  namespace: rook-ceph
spec:
  gateway:
    port: 7480
    instances: 2
  zone:
    name: $SECONDARY_ZONE_NAME
EOF

配置 Secondary Zone 的外部访问

获取 Secondary 网关的 UID

export SECONDARY_OBJECT_STORE_UID=$(kubectl -n rook-ceph get cephobjectstore $SECONDARY_OBJECT_STORE_NAME -o jsonpath='{.metadata.uid}')

创建外部访问 Service

cat << EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
  name: rook-ceph-rgw-$SECONDARY_OBJECT_STORE_NAME-external
  namespace: rook-ceph
  labels:
    app: rook-ceph-rgw
    rook_cluster: rook-ceph
    rook_object_store: $SECONDARY_OBJECT_STORE_NAME
  ownerReferences:
    - apiVersion: ceph.rook.io/v1
      kind: CephObjectStore
      name: $SECONDARY_OBJECT_STORE_NAME
      uid: $SECONDARY_OBJECT_STORE_UID
spec:
  ports:
    - name: rgw
      port: 7480
      targetPort: 7480
      protocol: TCP
  selector:
    app: rook-ceph-rgw
    rook_cluster: rook-ceph
    rook_object_store: $SECONDARY_OBJECT_STORE_NAME
  sessionAffinity: None
  type: NodePort
EOF

将外部端点添加到 Secondary CephObjectZone

IP=$(kubectl get nodes -l 'node-role.kubernetes.io/control-plane' -o jsonpath='{.items[0].status.addresses[?(@.type=="InternalIP")].address}' | cut -d ' ' -f1 | tr -d '\n')
PORT=$(kubectl -n rook-ceph get svc rook-ceph-rgw-$SECONDARY_OBJECT_STORE_NAME-external -o jsonpath='{.spec.ports[0].nodePort}')
ENDPOINT=http://$IP:$PORT
kubectl -n rook-ceph patch cephobjectzone $SECONDARY_ZONE_NAME --type merge -p "{\"spec\":{\"customEndpoints\":[\"$ENDPOINT\"]}}"

检查 Ceph 对象存储同步状态

在 Secondary 集群的 rook-ceph-tools pod 中执行以下命令

# 进入 rook-ceph-tools pod
kubectl -n rook-ceph exec -it $(kubectl -n rook-ceph get po -l app=rook-ceph-tools -o jsonpath='{range .items[*]}{@.metadata.name}') -- bash

radosgw-admin sync status

输出示例

          realm 962d6b80-b218-4fc8-8198-e498fabc4e9d (relam-primary)
      zonegroup 9de3acd7-0b01-4a04-ac84-1421c6103a16 (zonegroup-primary)
           zone 7b3ce7f5-7090-46f6-afb1-d1bb156053da (zone-secondary)
   current time 2025-12-04T06:27:15Z
zonegroup features enabled: resharding
                   disabled: compress-encrypted
  metadata sync syncing
                full sync: 0/64 shards
                incremental sync: 64/64 shards
                metadata is caught up with master
      data sync source: 6319ca70-964e-47be-8b96-7c5bf5a128b1 (zone-primary)
                        syncing
                        full sync: 0/128 shards
                        incremental sync: 128/128 shards
                        data is caught up with source

metadata is caught up with master 和 data is caught up with source 表示同步状态正常。

故障切换

当 Primary 集群发生故障时，需要将 Secondary Zone 提升为 Primary Zone。切换后，Secondary Zone 的网关可以继续提供对象存储服务。

操作流程

在 Secondary 集群的 rook-ceph-tools pod 中执行以下命令

# 进入 rook-ceph-tools pod
kubectl -n rook-ceph exec -it $(kubectl -n rook-ceph get po -l app=rook-ceph-tools -o jsonpath='{range .items[*]}{@.metadata.name}') -- bash

# 将恢复的 zone 设置为主 zone 和默认 zone
radosgw-admin zone modify --rgw-realm=<realm-name> --rgw-zonegroup=<zone-group-name> --rgw-zone=<secondary-zone-name> --master

# 更新 period 使更改生效
radosgw-admin period update --commit --rgw-realm=<realm-name> --rgw-zonegroup=<zone-group-name>

参数

<realm-name>：Realm 名称。
<zone-group-name>：Secondary ZoneGroup 名称。
<secondary-zone-name>：Secondary Zone 名称。

故障恢复

当主站点的故障集群恢复后，若需从 Secondary 站点切换回主站点，请按以下步骤操作。

操作流程

在 Primary 集群的 rook-ceph-tools pod 中执行以下命令

# 进入 rook-ceph-tools pod
kubectl -n rook-ceph exec -it $(kubectl -n rook-ceph get po -l app=rook-ceph-tools -o jsonpath='{range .items[*]}{@.metadata.name}') -- bash

# 检查同步状态，等待从 Secondary 站点同步完成
radosgw-admin sync status

#           realm 962d6b80-b218-4fc8-8198-e498fabc4e9d (relam-primary)
#       zonegroup 9de3acd7-0b01-4a04-ac84-1421c6103a16 (zonegroup-primary)
#            zone 6319ca70-964e-47be-8b96-7c5bf5a128b1 (zone-primary)
#    current time 2025-12-04T07:18:26Z
# zonegroup features enabled: resharding
#                    disabled: compress-encrypted
#   metadata sync syncing
#                 full sync: 0/64 shards
#                 incremental sync: 64/64 shards
#                 metadata is caught up with master
#       data sync source: 7b3ce7f5-7090-46f6-afb1-d1bb156053da (zone-secondary)
#                         syncing
#                         full sync: 0/128 shards
#                         incremental sync: 128/128 shards
#                         data is caught up with source

# 将恢复的 zone 设置为主 zone 和默认 zone
radosgw-admin zone modify --rgw-realm=<realm-name> --rgw-zonegroup=<zone-group-name> --rgw-zone=<primary-zone-name> --master

# 更新 period 使更改生效
radosgw-admin period update --commit --rgw-realm=<realm-name> --rgw-zonegroup=<zone-group-name>

参数

<realm-name>：Realm 名称。
<zone-group-name>：ZoneGroup 名称。
<primary-zone-name>：Primary Zone 名称。
