配置专用集群用于分布式存储

专用集群部署是指使用独立集群部署平台的分布式存储，平台内其他业务集群通过集成访问并使用该存储服务。
为保证平台分布式存储的性能和稳定性，专用存储集群仅部署平台核心组件和分布式存储组件，避免与其他业务负载混合部署。此种分离部署方式是平台分布式存储的推荐最佳实践。

架构

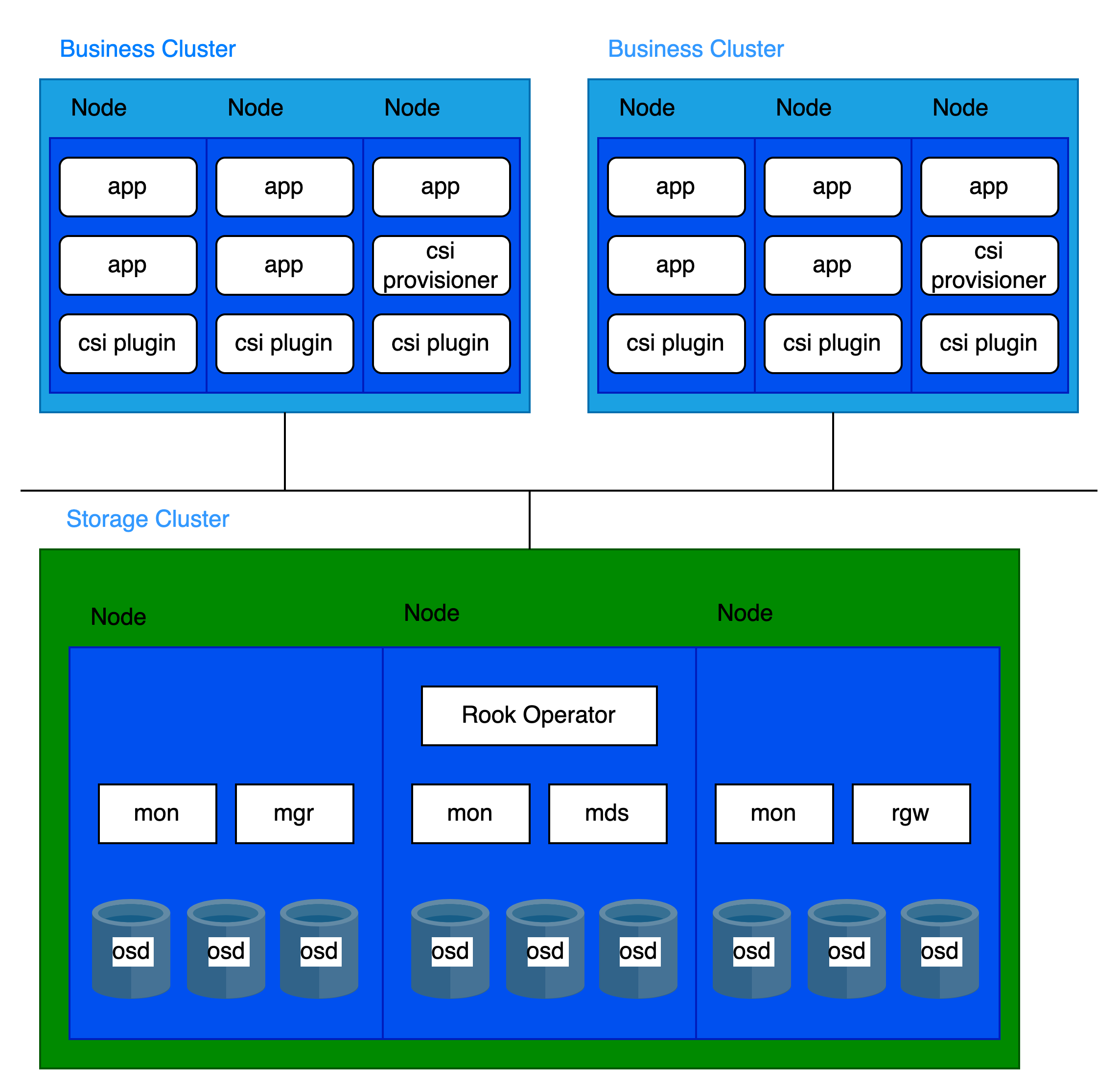

存储计算分离架构

基础设施要求

平台要求

支持版本为 3.18 及以后版本。

集群要求

建议使用裸金属集群作为专用存储集群。

资源要求

请参考核心概念了解分布式存储部署的组件。

各组件对 CPU 和内存有不同需求，推荐配置如下：

进程	CPU	内存
MON	2c	3Gi
MGR	3c	4Gi
MDS	3c	8Gi
RGW	2c	4Gi
OSD	4c	8Gi

一个集群通常运行：

3 个 MON
2 个 MGR
多个 OSD
2 个 MDS（如果使用 CephFS）
2 个 RGW（如果使用 CephObjectStorage）

基于组件分布，单节点资源推荐如下：

CPU	内存
16c + (4c * 每节点 OSD 数量)	20Gi + (8Gi * 每节点 OSD 数量)

存储设备要求

建议每节点部署不超过 12 个存储设备，有助于限制节点故障后的恢复时间。

存储设备类型要求

建议使用企业级 SSD，单个设备容量不超过 10TiB，且所有磁盘大小和类型保持一致。

容量规划

部署前需根据具体业务需求规划存储容量。默认分布式存储系统采用 3 副本冗余策略，因此可用容量为所有存储设备总原始容量除以 3。

以 30（N）节点（副本数 = 3）为例，可用容量示例如下：

存储设备大小(D)	每节点存储设备数(M)	总容量(DMN)	可用容量(DMN/3)
0.5 TiB	3	45 TiB	15 TiB
2 TiB	6	360 TiB	120 TiB
4 TiB	9	1080 TiB	360 TiB

容量监控与扩容

主动容量规划

始终确保可用存储容量大于消耗容量。存储空间耗尽后，恢复需人工干预，无法通过删除或迁移数据自动解决。
容量告警

集群在两个阈值触发告警：
- 80% 利用率（“接近满”）：主动释放空间或扩容集群。
- 95% 利用率（“已满”）：存储空间耗尽，常规命令无法释放空间，请立即联系平台支持。
请及时处理告警并定期监控存储使用，避免服务中断。
扩容建议
- 避免：向现有节点添加存储设备。
- 推荐：通过新增存储节点进行横向扩容。
- 要求：新增节点存储设备需与现有节点在容量、类型和数量上保持一致。

网络要求

分布式存储必须使用 HostNetwork。

网络隔离

网络分为两类：

公网网络：用于客户端与存储组件交互（如 I/O 请求）。
集群网络：专用于副本间数据复制及数据重平衡（如恢复）。

为保证服务质量和性能稳定：

对专用存储集群：
每台主机预留两块网卡：
- 公网网络：用于客户端与组件通信。
- 集群网络：用于内部复制和重平衡流量。
对业务集群：
每台主机预留一块网卡访问存储公网网络。

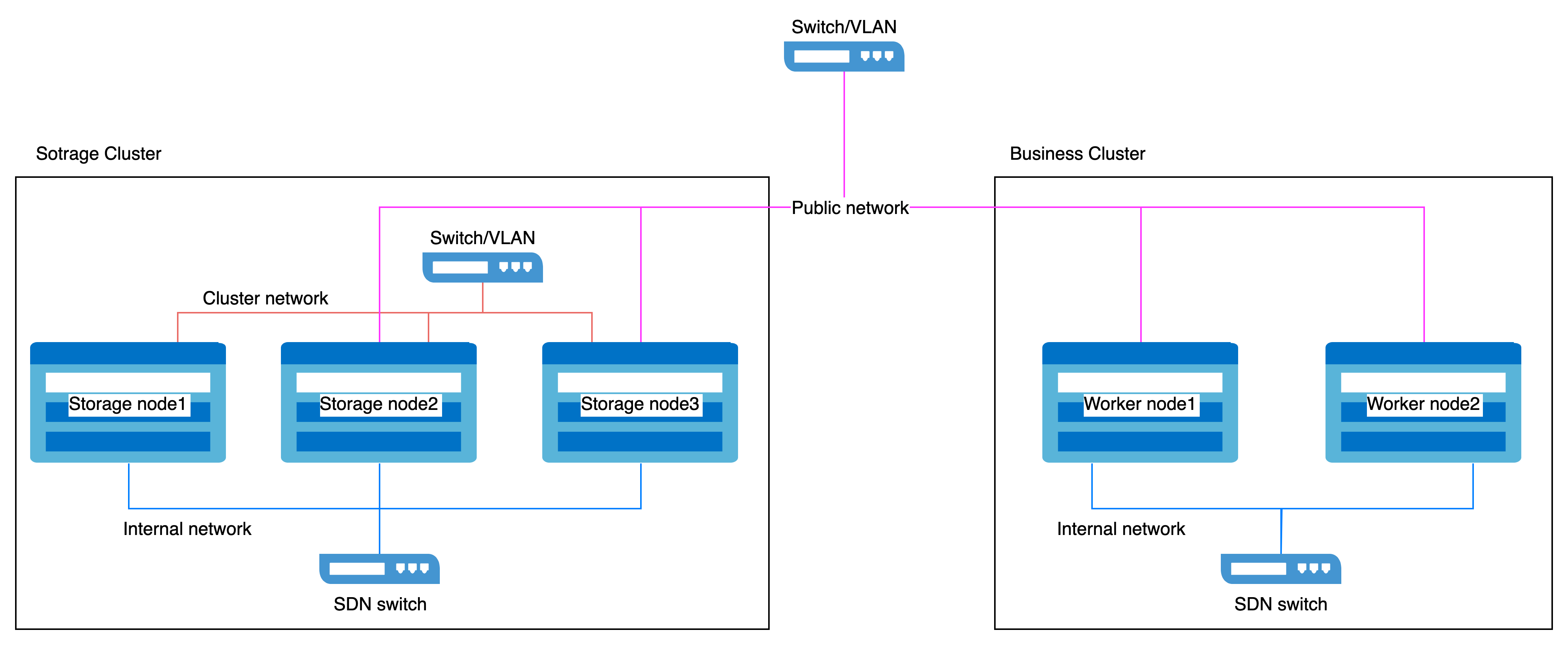

示例网络隔离配置

网卡速率要求

存储节点
- 公网网络和集群网络均需 10GbE 或更高速率网卡。
业务集群节点
- 用于访问存储公网网络的网卡需 10GbE 或更高。

操作步骤

部署 Operator

进入 管理员。
在左侧菜单点击 存储管理 > 分布式存储。
点击 立即创建。
在 部署 Operator 向导页面，点击右下角 部署 Operator 按钮。
- 页面自动跳转到下一步表示 Operator 部署成功。
- 若部署失败，请根据界面提示选择 清理已部署信息并重试，重新部署 Operator；若需返回分布式存储选择页，点击 应用商店，先卸载已部署的 rook-operator 资源，再卸载 rook-operator。

创建 ceph 集群

在存储集群的 控制节点 执行命令。

点击查看

cat << EOF | kubectl create -f -
apiVersion: ceph.rook.io/v1
kind: CephCluster
metadata:
  name: ceph-cluster
  namespace: rook-ceph
spec:
  cephConfig:
    global:
      mon_memory_target: "3221225472"
      mds_cache_memory_limit: "8589934592"
      osd_memory_target: "8589934592"
      bluefs_buffered_io: "false"
    mon:
      auth_allow_insecure_global_id_reclaim: "true"
      mon_warn_on_insecure_global_id_reclaim: "false"
      mon_warn_on_insecure_global_id_reclaim_allowed: "false"
  cephVersion:
    image: build-harbor.alauda.cn/3rdparty/ceph/ceph:v18.2.4-0
  dashboard:
    enabled: true
  dataDirHostPath: /var/lib/rook
  mgr:
    count: 2
    modules:
    - enabled: true
      name: pg_autoscaler
  mon:
    count: 3
  monitoring:
    enabled: true
  network:
    ipFamily: IPv4
    addressRanges:
      public:
      - <public network cidr>
      cluster:
      - <cluster network cidr>
    provider: host
  placement:
    all:
      tolerations:
      - effect: NoSchedule
        operator: Exists
      - key: "node-role.kubernetes.io/master"
        operator: "Exists"
        effect: "NoSchedule"
      - key: "node-role.kubernetes.io/control-plane"
        operator: "Exists"
        effect: "NoSchedule"
      - key: "node-role.kubernetes.io/cpaas-system"
        operator: "Exists"
        effect: "NoSchedule"
    mgr:
      podAffinity:
        podAntiAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - rook-ceph-mgr
              topologyKey: kubernetes.io/hostname
  priorityClassNames:
    all: system-node-critical
  resources:
    crashcollector:
      limits:
        cpu: 200m
        memory: 128Mi
      requests:
        cpu: 100m
        memory: 64Mi
    mgr:
      requests:
        cpu: "3"
        memory: 4Gi
    mon:
      requests:
        cpu: "2"
        memory: 3Gi
    osd:
      requests:
        cpu: "4"
        memory: 8Gi
  storage:
    <storage devices>
EOF

参数说明：

public network cidr：存储公网网络的 CIDR（例如 - 10.0.1.0/24）。
cluster network cidr：存储集群网络的 CIDR（例如 - 10.0.2.0/24）。

storage devices：指定分布式存储使用的存储设备。
示例格式：

  nodes:
  - name: storage-node-01
    devices:
    - name: /dev/disk/by-id/wwn-0x5000cca01dd27d60
    useAllDevices: false
  - name: storage-node-02
    devices:
    - name: sdb
    - name: sdc
    useAllDevices: false
  - name: storage-node-03
    devices:
    - name: sdb
    - name: sdc
    useAllDevices: false

提示

使用磁盘的 World Wide Name (WWN) 进行稳定命名，避免依赖重启后可能变化的设备路径如 sdb。

创建存储池

提供三种存储池类型，根据业务需求选择创建。

创建文件池

在存储集群的 控制节点 执行命令。

点击查看

cat << EOF | kubectl apply -f -
apiVersion: ceph.rook.io/v1
kind: CephFilesystem
metadata:
  name: cephfs
  namespace: rook-ceph
spec:
  metadataPool:
    failureDomain: host
    replicated:
      requireSafeReplicaSize: true
      size: 3
  dataPools:
  - failureDomain: host
    replicated:
      requireSafeReplicaSize: true
      size: 3
  preserveFilesystemOnDelete: false
  metadataServer:
    activeCount: 1
    activeStandby: true
    placement:
      podAntiAffinity:
        requiredDuringSchedulingIgnoredDuringExecution:
        - labelSelector:
            matchExpressions:
            - key: app
              operator: In
              values:
              - rook-ceph-mds
          topologyKey: kubernetes.io/hostname
      tolerations:
      - effect: NoSchedule
        operator: Exists
    resources:
      requests:
        cpu: "3"
        memory: 8Gi
EOF

创建块池

在存储集群的 控制节点 执行命令。

点击查看

cat << EOF | kubectl apply -f -
apiVersion: ceph.rook.io/v1
kind: CephBlockPool
metadata:
  name: block
  namespace: rook-ceph
spec:
  failureDomain: host
  replicated:
    size: 3
EOF

创建对象池

在存储集群的 控制节点 执行命令。

点击查看

cat << EOF | kubectl apply -f -
apiVersion: ceph.rook.io/v1
kind: CephObjectStore
metadata:
  name: object
  namespace: rook-ceph
spec:
  metadataPool:
    failureDomain: host
    replicated:
      requireSafeReplicaSize: true
      size: 3
  dataPool:
    failureDomain: host
    replicated:
      requireSafeReplicaSize: true
      size: 3
  preservePoolsOnDelete: false
  gateway:
    instances: 2
    placement:
      podAntiAffinity:
        requiredDuringSchedulingIgnoredDuringExecution:
        - labelSelector:
            matchExpressions:
            - key: app
              operator: In
              values:
              - rook-ceph-rgw
          topologyKey: kubernetes.io/hostname
      tolerations:
      - effect: NoSchedule
        operator: Exists
    port: 7480
    resources:
      requests:
        cpu: "2"
        memory: 4Gi
EOF

后续操作

当其他集群需要使用分布式存储服务时，请参考以下指南。
访问存储服务
