配置用于分布式存储的专用集群

专用集群部署是指使用独立集群部署平台的分布式存储，平台内的其他业务集群通过集成接入并使用其提供的存储服务。
为确保平台分布式存储的性能和稳定性，专用存储集群中仅部署平台核心组件和分布式存储组件，避免与其他业务工作负载共址。这种隔离式部署方式是平台分布式存储的推荐最佳实践。

架构

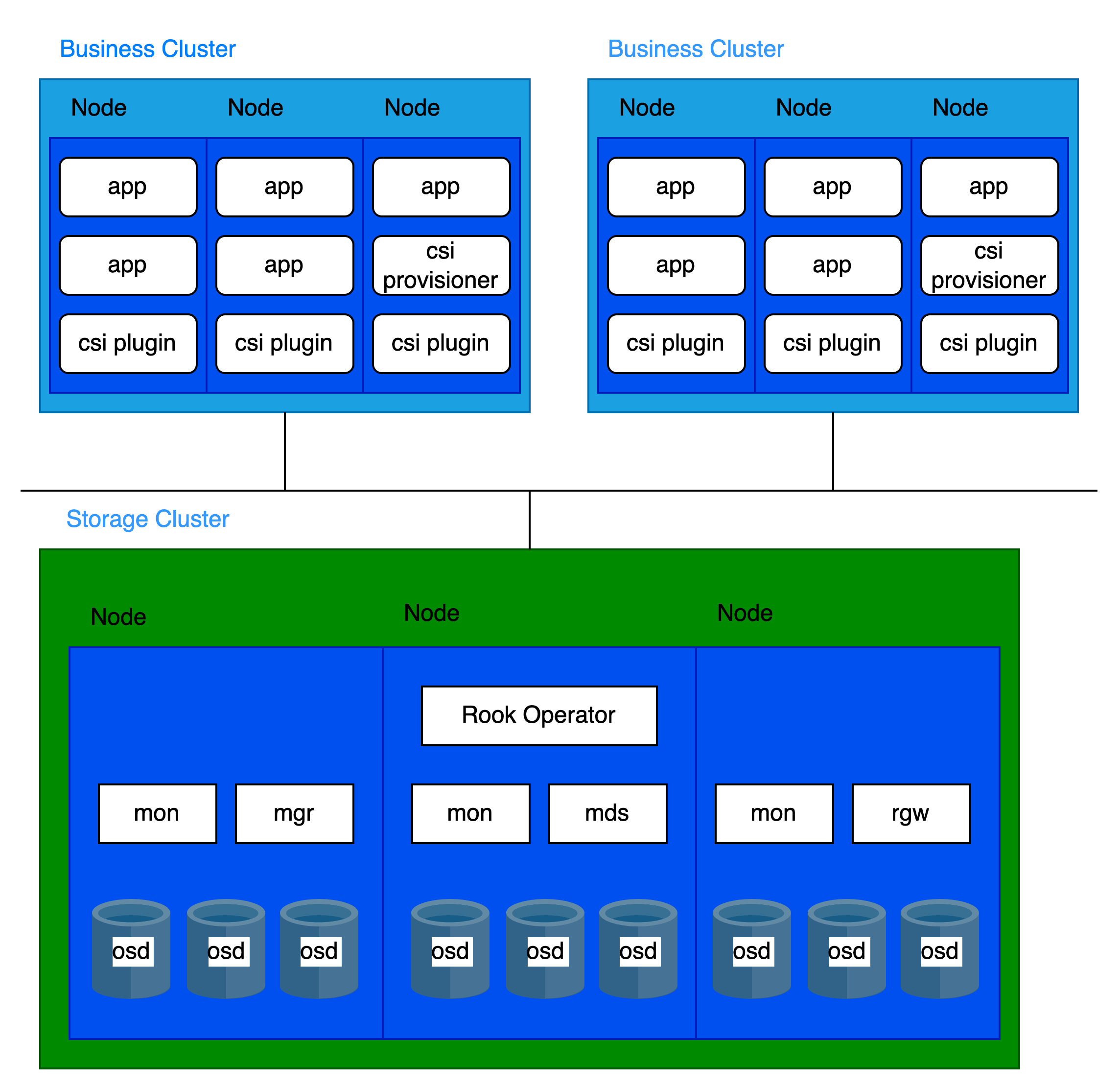

存储-计算分离架构

基础设施要求

平台要求

支持 3.18 及更高版本。

集群要求

建议使用裸金属集群作为专用存储集群。

资源要求

有关分布式存储部署的组件，请参阅核心概念。

每个组件对 CPU 和内存的要求不同，推荐配置如下：

进程	CPU	内存
MON	2c	3Gi
MGR	3c	4Gi
MDS	3c	8Gi
RGW	2c	4Gi
OSD	4c	8Gi

一个集群通常运行：

3 个 MON
2 个 MGR
多个 OSD
2 个 MDS（如果使用 CephFS）
2 个 RGW（如果使用 CephObjectStorage）

根据组件分布，建议的单节点资源如下：

CPU	内存
16c + (4c * 每节点 OSD 数)	20Gi + (8Gi * 每节点 OSD 数)

存储设备要求

建议每个节点部署 12 个或更少的存储设备。这有助于限制节点故障后的恢复时间。

存储设备类型要求

建议使用企业级 SSD，单盘容量不超过 10TiB，并确保所有磁盘的容量和类型完全一致。

容量规划

部署前，必须根据具体业务需求规划存储容量。默认情况下，分布式存储系统采用 3 副本冗余策略，因此可用容量按所有存储设备的总原始容量除以 3 计算。

以 30(N) 个节点为例（副本数 = 3），可用容量场景如下：

存储设备大小(D)	每节点存储设备数(M)	总容量(DMN)	可用容量(DMN/3)
0.5 TiB	3	45 TiB	15 TiB
2 TiB	6	360 TiB	120 TiB
4 TiB	9	1080 TiB	360 TiB

容量监控与扩容

主动进行容量规划

始终确保可用存储容量大于消耗量。如果存储完全耗尽，恢复需要手动干预，无法仅通过删除或迁移数据来解决。
容量告警

集群会在两个阈值触发告警：
- 80% 使用率（“接近满”）：主动释放空间或横向扩展集群。
- 95% 使用率（“已满”）：存储已完全耗尽，标准命令无法释放空间。请立即联系平台支持。
请始终及时处理告警并定期监控存储使用情况，以避免服务中断。
扩容建议
- 避免：向现有节点添加存储设备。
- 推荐：通过新增存储节点进行横向扩展。
- 要求：新节点必须使用与现有节点在容量、类型和数量上完全一致的存储设备。

网络要求

分布式存储必须使用 HostNetwork。

网络隔离

网络分为两类：

公网：用于客户端与存储组件之间的交互（例如 I/O 请求）。
集群网络：专用于副本之间的数据复制和数据重新平衡（例如恢复）。

为确保服务质量和性能稳定性：

对于专用存储集群：
每台主机保留两个网络接口：
- 公网：用于客户端与组件通信。
- 集群网络：用于内部复制和重平衡流量。
对于业务集群：
每台主机保留一个网络接口，用于访问存储公网。

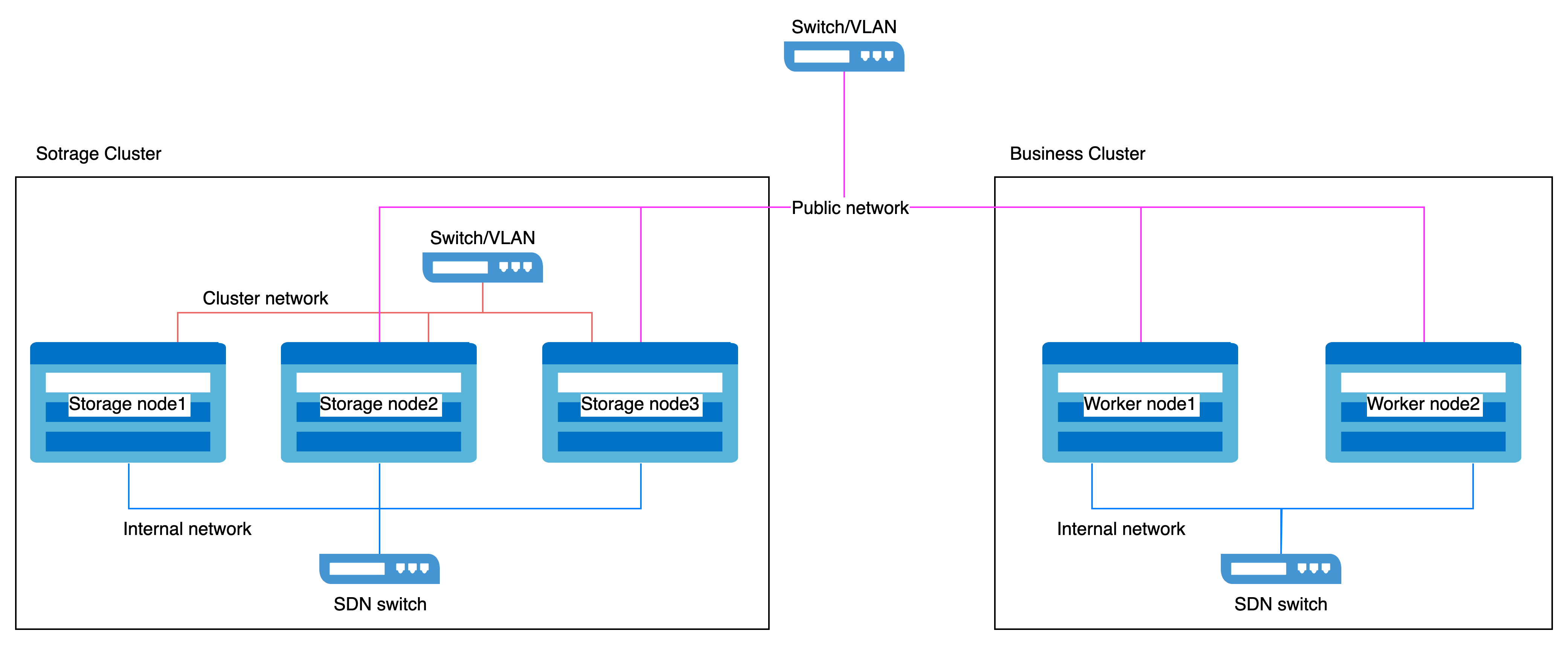

网络隔离配置示例

网卡速率要求

存储节点
- 公网和集群网络都需要 10GbE 或更高的网卡。
业务集群节点
- 用于访问存储公网的网卡必须为 10GbE 或更高。

操作步骤

部署 Operator

进入管理员。
在左侧边栏中，单击 存储管理 > 分布式存储。
单击 立即创建。
在 部署 Operator 向导页面中，单击右下角的 部署 Operator 按钮。
- 当页面自动进入下一步时，表示 Operator 已成功部署。
- 如果部署失败，请按照界面提示 清理已部署信息并重试，重新部署 Operator；如果需要返回分布式存储选择页面，请单击 原生应用商店，先卸载已部署的 rook-operator 中的资源，然后再卸载 rook-operator。

创建 ceph 集群

在存储集群的控制节点上执行命令。

点击查看

cat << EOF | kubectl create -f -
apiVersion: ceph.rook.io/v1
kind: CephCluster
metadata:
  name: ceph-cluster
  namespace: rook-ceph
spec:
  cephConfig:
    global:
      mon_memory_target: "3221225472"
      mds_cache_memory_limit: "8589934592"
      osd_memory_target: "8589934592"
      bluefs_buffered_io: "false"
    mon:
      auth_allow_insecure_global_id_reclaim: "true"
      mon_warn_on_insecure_global_id_reclaim: "false"
      mon_warn_on_insecure_global_id_reclaim_allowed: "false"
  cephVersion:
    image: build-harbor.alauda.cn/3rdparty/ceph/ceph:v18.2.4-0
  dashboard:
    enabled: true
  dataDirHostPath: /var/lib/rook
  disruptionManagement:
    managePodBudgets: true
  mgr:
    count: 2
    modules:
    - enabled: true
      name: pg_autoscaler
  mon:
    count: 3
  monitoring:
    enabled: true
  network:
    ipFamily: IPv4
    addressRanges:
      public:
      - <public network cidr>
      cluster:
      - <cluster network cidr>
    provider: host
  placement:
    all:
      tolerations:
      - key: "node-role.kubernetes.io/master"
        operator: "Exists"
        effect: "NoSchedule"
      - key: "node-role.kubernetes.io/control-plane"
        operator: "Exists"
        effect: "NoSchedule"
      - key: "node-role.kubernetes.io/cpaas-system"
        operator: "Exists"
        effect: "NoSchedule"
    mgr:
      podAffinity:
        podAntiAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - rook-ceph-mgr
              topologyKey: kubernetes.io/hostname
  priorityClassNames:
    all: system-node-critical
  resources:
    crashcollector:
      limits:
        cpu: 200m
        memory: 128Mi
      requests:
        cpu: 100m
        memory: 64Mi
    mgr:
      requests:
        cpu: "3"
        memory: 4Gi
    mon:
      requests:
        cpu: "2"
        memory: 3Gi
    osd:
      requests:
        cpu: "4"
        memory: 8Gi
  storage:
    <storage devices>
EOF

对于直接创建的内部 CephCluster，如果省略该字段，平台默认将 spec.disruptionManagement.managePodBudgets 设为 true。仅在选择退出 Rook 管理的 PDB 保护时，才显式将其设置为 false。平台不会设置 osdMaintenanceTimeout；将使用已安装 Rook 版本的默认值。

参数：

public network cidr：存储公网的 CIDR（例如 - 10.0.1.0/24）。
cluster network cidr：存储集群网络的 CIDR（例如 - 10.0.2.0/24）。

storage devices：指定分布式存储将使用的存储设备。
示例格式：

  nodes:
  - name: storage-node-01
    devices:
    - name: /dev/disk/by-id/wwn-0x5000cca01dd27d60
    useAllDevices: false
  - name: storage-node-02
    devices:
    - name: sdb
    - name: sdc
    useAllDevices: false
  - name: storage-node-03
    devices:
    - name: sdb
    - name: sdc
    useAllDevices: false

提示

使用磁盘的 World Wide Name（WWN）进行稳定命名，避免依赖类似 sdb 这类可能在重启后发生变化的易变设备路径。

创建存储池

共有三种存储池类型。请根据业务需求选择并创建相应的类型。

创建文件池

在存储集群的控制节点上执行命令。

点击查看

cat << EOF | kubectl apply -f -
apiVersion: ceph.rook.io/v1
kind: CephFilesystem
metadata:
  name: cephfs
  namespace: rook-ceph
spec:
  metadataPool:
    failureDomain: host
    replicated:
      requireSafeReplicaSize: true
      size: 3
  dataPools:
  - failureDomain: host
    replicated:
      requireSafeReplicaSize: true
      size: 3
  preserveFilesystemOnDelete: false
  metadataServer:
    activeCount: 1
    activeStandby: true
    placement:
      podAntiAffinity:
        requiredDuringSchedulingIgnoredDuringExecution:
        - labelSelector:
            matchExpressions:
            - key: app
              operator: In
              values:
              - rook-ceph-mds
          topologyKey: kubernetes.io/hostname
      tolerations:
      - key: "node-role.kubernetes.io/master"
        operator: "Exists"
        effect: "NoSchedule"
      - key: "node-role.kubernetes.io/control-plane"
        operator: "Exists"
        effect: "NoSchedule"
      - key: "node-role.kubernetes.io/cpaas-system"
        operator: "Exists"
        effect: "NoSchedule"
    resources:
      requests:
        cpu: "3"
        memory: 8Gi
EOF

创建块池

在存储集群的控制节点上执行命令。

点击查看

cat << EOF | kubectl apply -f -
apiVersion: ceph.rook.io/v1
kind: CephBlockPool
metadata:
  name: block
  namespace: rook-ceph
spec:
  failureDomain: host
  replicated:
    size: 3
EOF

创建对象池

在存储集群的控制节点上执行命令。

点击查看

cat << EOF | kubectl apply -f -
apiVersion: ceph.rook.io/v1
kind: CephObjectStore
metadata:
  name: object
  namespace: rook-ceph
spec:
  metadataPool:
    failureDomain: host
    replicated:
      requireSafeReplicaSize: true
      size: 3
  dataPool:
    failureDomain: host
    replicated:
      requireSafeReplicaSize: true
      size: 3
  preservePoolsOnDelete: false
  gateway:
    instances: 2
    placement:
      podAntiAffinity:
        requiredDuringSchedulingIgnoredDuringExecution:
        - labelSelector:
            matchExpressions:
            - key: app
              operator: In
              values:
              - rook-ceph-rgw
          topologyKey: kubernetes.io/hostname
      tolerations:
      - key: "node-role.kubernetes.io/master"
        operator: "Exists"
        effect: "NoSchedule"
      - key: "node-role.kubernetes.io/control-plane"
        operator: "Exists"
        effect: "NoSchedule"
      - key: "node-role.kubernetes.io/cpaas-system"
        operator: "Exists"
        effect: "NoSchedule"
    port: 7480
    resources:
      requests:
        cpu: "2"
        memory: 4Gi
EOF

后续操作

当其他集群需要使用分布式存储服务时，请参考以下指南。
在外部模式下部署
