    理解网络

    在云原生环境中，网络的核心作用类似于中枢神经系统和循环系统。它是实现弹性、韧性和可观测性等关键应用特性的基础支撑。

    云原生网络的职责可以分解为以下几个关键领域：

    服务发现与负载均衡

    职责：自动发现运行中的微服务实例，并在它们之间智能分配流量。

    实现：

    • 服务发现

      • Pod 向中心注册表（例如 etcd）注册
      • Service 查询注册表以查找可用实例
      • Kubernetes CoreDNS 通过 Service 名称提供内置发现能力

    • 负载均衡

      • Kubernetes Service 资源获得虚拟 IP（VIP）
      • 作为内置负载均衡器，将流量转发到后端 Pod（Endpoints）
      • 在各个实例之间均匀分配请求

    流量管理与路由

    职责：通过精细化规则控制流量，以支持高级部署模式。

    实现：

    • Ingress

      • 集群面向外部 HTTP/HTTPS 流量的“入口网关”
      • 基于主机名/路径的路由
      • SSL 终止

    • Service Mesh（Istio、Linkerd）

      • 金丝雀发布：将一定比例的流量导向新版本
      • 故障注入：模拟服务故障，用于韧性测试
      • 超时、重试与熔断：提升容错能力
      • 流量镜像：将生产流量复制到测试环境

    网络安全

    职责：为已授权的服务通信强制执行“零信任”安全模型。

    实现：

    • 网络策略

      • 类似防火墙的 Pod 通信规则
      • 定义哪些 Pod 可以相互通信
      • 示例：只有前端 Pod 可以访问后端数据库 Pod

    • 双向 TLS（mTLS）

      • 对所有服务间通信进行加密和身份认证
      • 确保数据安全和身份验证
      • 广泛用于 Service Mesh

    可观测性

    职责：清晰呈现网络行为，帮助运维人员理解流量模式，并快速诊断连通性或性能问题。

    实现：

    • 持续可见性

      • 使用 NetObserv 收集集群范围的网络流日志
      • 使用 Kubernetes 元数据丰富流记录
      • 存储并查询数据，用于排障和审计

    • 按需故障排查

      • 使用 CLI 进行流量或数据包抓取，开展短期分析
      • 支持在 TUI 模式下实时检查，或在后台执行抓取任务
      • 将结果导出到 Wireshark 等离线分析工具

    • 典型用例

      • 识别连接丢失、延迟热点和异常流量路径
      • 验证服务间通信并检测异常
      • 结合汇总流量和原始数据包调查事件

    了解更多关于网络可观测性。

    核心网络层和组件

    容器网络是一套面向云原生应用的综合性网络解决方案，旨在确保集群内的东西向通信无缝进行，并高效管理跨外部网络的南北向流量，同时提供必要的网络功能。它由以下核心组件组成：

    • 用于管理集群内东西向流量的 Container Network Interfaces（CNIs）。
    • 用于管理 HTTPS 入口流量的 Ingress Gateway Controller ALB（已弃用）、NGINX Ingress Controller 或 Envoy Gateway（推荐）。
    • 用于处理 LoadBalancer 类型 Service 的 MetalLB。
    • 此外，它还提供了强大的网络安全和加密功能，以确保通信安全。

    GatewayAPI

    Gateway API 是 Kubernetes 的官方项目，专注于 Kubernetes 中的 L4 和 L7 路由。该项目代表了 Kubernetes Ingress、负载均衡和 Service Mesh API 的下一代形态。从一开始，它就被设计为通用、富表达力且面向角色的。

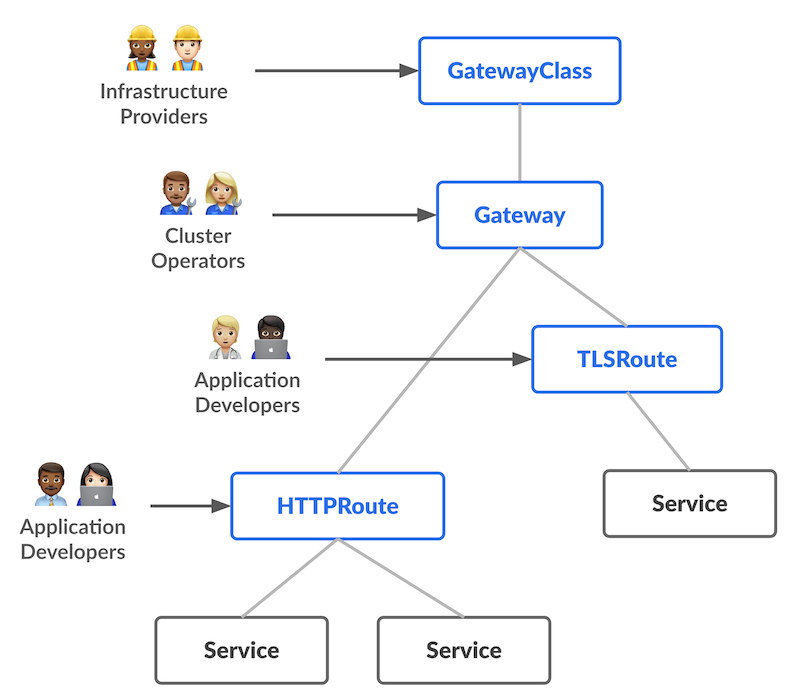

    整体资源模型聚焦于 3 个不同的角色及其对应的资源，这些角色预期管理这些资源：

    该 API 中的大部分配置都包含在路由层中。这些特定于协议的资源（HTTPRoute、GRPCRoute 等）为 Ingress 和 Mesh 提供了高级路由能力。

    用于 Ingress 的 Gateway API

    在使用 Gateway API 管理入口流量时，Gateway 资源定义了一个流量访问点，流量可以在多个上下文之间进行路由——例如，从集群外部到集群内部（南北向流量）。

    每个 Gateway 都关联一个 GatewayClass，它描述了将实际处理该 Gateway 流量的网关控制器类型；随后，各个路由资源（例如 HTTPRoute）会与 Gateway 资源关联。将这些不同职责拆分为独立资源，是 Gateway API 面向角色特性的重要组成部分，同时也允许存在多种网关控制器（由 GatewayClass 资源表示）。

    Gateway API 概念

    以下设计目标驱动了 Gateway API 的相关概念。这些目标展示了 Gateway 如何改进当前诸如 Ingress 之类的标准。

    • 面向角色 - Gateway 由一组 API 资源组成，这些资源建模了使用和配置 Kubernetes Service 网络的组织角色。
    • 可移植 - 这并不是一种改进，而是应当保持不变的特性。就像 Ingress 是一个具有众多实现的通用规范一样，Gateway API 也被设计为一个可移植的规范，并由多种实现支持。
    • 富表达力 - Gateway API 资源支持诸如基于请求头的匹配、流量加权以及其他功能；这些能力在 Ingress 中只能通过自定义注解实现。
    • 可扩展 - Gateway API 允许在 API 的不同层级关联自定义资源。这使得在 API 结构的合适位置进行细粒度定制成为可能。

    其他一些值得注意的能力包括：

    • GatewayClasses - GatewayClasses 将负载均衡实现类型正式化。这些 class 使用户能够轻松且明确地理解 Kubernetes 资源模型中可用的能力类型。
    • 共享 Gateway 和跨 Namespace 支持 - 通过允许独立的 Route 资源附加到同一个 Gateway，它们可以共享负载均衡器和 VIP。这使得团队（即使跨 Namespace）也能在不直接协调的情况下安全地共享基础设施。
    • 类型化 Routes 和类型化后端 - Gateway API 支持类型化 Route 资源，也支持不同类型的后端。这使得该 API 能够灵活支持多种协议（如 HTTP 和 gRPC）以及多种后端目标（如 Kubernetes Services、存储桶或函数）。

    有关 Gateway API 的更详细说明，请参阅 gateway-api documentation。

    Service、Ingress、Gateway API 的比较

    支持 Kubernetes 生态中的多种入口流量规范。 比较 Service、Ingress 和 Gateway API，以选择适合你的工作负载和运维需求的流量入口模式。

    面向 L4（TCP/UDP）流量

    LoadBalancer 类型的 Service 和 Gateway API（TCP/UDP Routes）都可以将四层流量暴露到外部。不过，它们在实现方式和性能特征上有显著差异。

    LoadBalancer Service（推荐）

    实现方式：内核空间转发

    • 流量转发由 Linux 内核直接处理（iptables/IPVS/eBPF）
    • 开销最小，性能接近原生

    优势：

    • 高性能、低延迟
    • 更低的 CPU 和内存开销
    • 经过长期验证且成熟的技术

    Gateway API TCP/UDP Routes

    实现方式：用户空间代理

    • 由 Envoy Gateway（或其他网关控制器）实现
    • 流量必须从内核空间进入用户空间，再返回内核空间
    • 在应用层引入额外处理开销

    劣势：

    • 相比内核空间方案性能下降
    • 资源消耗更高（CPU/内存）
    • 由于用户空间上下文切换带来额外延迟

    建议

    我们建议将 LoadBalancer 类型的 Service 用于 L4 流量路由，因为它们具有更优的性能和更低的资源开销。

    目前，我们通过 MetalLB 支持 LoadBalancer 类型的 Service。

    面向 L7（HTTP/HTTPS）流量

    虽然 Ingress、GatewayAPI 都可以将 L7 流量暴露到外部，但它们的能力各不相同。

    Ingress

    Ingress 是 Kubernetes 社区采用的标准规范，推荐作为默认使用方案。 Ingress 由平台管理员管理的 ALB 实例处理。

    GatewayAPI（推荐）

    Gateway API 是 Kubernetes 的下一代路由标准，旨在解决 Ingress 的局限性，并提供更强大、更灵活且标准化的流量管理能力。与 Ingress 相比，Gateway API 具有以下优势：

    1. 面向角色的设计

      • 职责清晰分离：基础设施管理员（GatewayClass、Gateway）与应用开发人员（Routes）
      • Ingress 将基础设施和应用职责混杂在单一资源中

    2. 富表达力的路由能力

      • 丰富的匹配规则：HTTP headers、查询参数、方法等
      • Ingress 仅限于主机名和路径匹配
      • 内置支持流量拆分、镜像和高级策略

    3. 协议支持

      • 原生支持 HTTP、HTTPS、TCP、UDP、gRPC 和 TLS passthrough
      • Ingress 主要聚焦于 HTTP/HTTPS

    4. 可扩展性

      • 通过 CRD 提供类型安全的扩展点（例如 HTTPRoute filters、policy attachments）
      • Ingress 严重依赖厂商特定的注解，容易导致可移植性问题

    5. 跨 Namespace 路由

      • Route 可以引用不同 Namespace 中的 Service（使用 ReferenceGrant）
      • Ingress 通常仅限于同 Namespace 引用

    6. 单个 Gateway 支持多个 Listener

      • 一个 Gateway 可以处理多个端口、协议和主机名
      • Ingress 通常每种配置都需要一个资源

    7. 可移植性和标准化

      • 中立于厂商的 API，并提供一致性测试
      • 减少锁定，提高不同实现之间的互操作性
      • Ingress 的实现能力和注解差异很大

    8. 附加与选择模型

      • Route 通过 parentRefs 显式附加到 Gateway listeners
      • 关系更清晰，也更便于排障
      • Ingress 使用 IngressClass，灵活性较低

    目前，我们通过 Envoygateway 支持 GatewayApi。关于从 ingress 迁移到 gatewayapi，请参阅 migration guide

    网络流量流向

    Alauda Container Platform 集群中的示例网络流量流向。

    External Client (Browser / curl) https://www.example.com
   │
   ▼
DNS Resolution (https://www.example.com) → IP (e.g. 34.23.88.11)
   │
   ▼
External Load Balancer [L4]
   │
   ▼
Envoy Gateway / Ingress NGINX Controller [L7]
   │
   ▼
Kubernetes Service (ClusterIP) [L4]
   │
   ▼
Pod (Application)

    流向说明：

    1. 客户端（浏览器 / curl）

      用户向 https://www.example.com 发送 HTTPS 请求。 客户端工作在 L7，首先发起 DNS 查询。

    2. DNS 解析

      DNS 将域名解析为公共 IP 地址（例如 34.23.88.11）。

    3. [L4] 外部负载均衡器

      工作在 L4（TCP/UDP）。 它会将入站连接转发到集群中的后端节点。 示例：AWS NLB、GCP TCP LB、MetalLB。

    4. [L7] Envoy Gateway / Ingress 控制器

      工作在 L7（应用层）。 负责：

      • TLS 终止

      • 基于主机名和路径的路由

      • 策略和身份认证

      它将流量路由到匹配的 Kubernetes Service。

    5. [L4] Kubernetes Service（虚拟 IP）

      作为集群内部的四层负载均衡器运行。 根据 selector 将请求分发到后端 Pod。

    6. Pod（原生应用）

      应用运行并处理请求的最终目的地。 响应将沿着相反路径返回给客户端。
