OTel

OpenTelemetry (OTel) 是一个开源项目，旨在为分布式系统（例如微服务架构）中的 telemetry 数据采集、处理和导出提供一个供应商无关的标准。它可以帮助开发者更轻松地分析软件的性能和行为，从而便于诊断和解决应用问题。

术语

术语	说明
Trace	提交到 OTel Server 的数据，是一组相关事件或操作的集合，用于跟踪分布式系统中请求的流转；每个 Trace 由多个 Span 组成。
Span	Trace 中的一个独立操作或事件，包含开始时间、持续时间以及其他相关信息。
OTel Server	能够接收和存储 Trace 数据的 OTel 服务器，例如 Jaeger、Prometheus 等。
Jaeger	一个开源的分布式 tracing 系统，用于监控和排查微服务架构，支持与 OpenTelemetry 集成。
Attributes	附加到 Trace 或 Span 上的键值对，用于提供额外的上下文信息。包括 Resource Attributes 和 Span Attributes；更多信息请参见 Attributes。
Sampler	决定是否对 Trace 进行采样并上报的策略组件。可以配置不同的采样策略，例如全量采样、比例采样等。
ALB (Another Load Balancer)	一种在集群内可用节点之间分发网络请求的软件或硬件设备；平台中使用的负载均衡器（ALB）是一个七层软件负载均衡器，可以配置为使用 OTel 监控流量。ALB 支持将 Trace 提交到指定的 Collector，并允许使用不同的采样策略；同时也支持配置是否在 Ingress 层提交 Trace。
FT (Frontend)	ALB 的端口配置，用于指定端口级配置。
Rule	端口（FT）上的路由规则，用于匹配特定路由。
HotROD (Rides on Demand)	Jaeger 提供的一个示例应用，用于演示 distributed tracing 的使用；更多详情请参见 Hot R.O.D. - Rides on Demand。
hotrod-with-proxy	通过环境变量指定 HotROD 内部微服务的地址；更多详情请参见 hotrod-with-proxy。

前提条件

确保存在可用的 ALB：创建或使用现有的 ALB。以下示例中使用 <otel-alb> 作为 ALB 名称。有关创建 ALB 的说明，请参见配置 ALB。
确保存在 OTel 数据上报服务器地址：此地址后文将称为 <jaeger-server>。

操作步骤

更新 ALB 配置

在集群的主节点上，使用 CLI 工具执行以下命令以编辑 ALB 配置。

kubectl edit alb2 -n cpaas-system <otel-alb> # Replace <otel-alb> with the actual ALB name

在 spec.config 部分下添加以下字段。

otel:
  enable: true
  exporter:
    collector:
      address: '<jaeger-server>' # Replace <jaeger-server> with the actual OTel data reporting server address
      request_timeout: 1000

完成后的示例配置：

spec:
  address: 192.168.1.1
  config:
    otel:
     enable: true
     exporter:
       collector:
         address: "http://jaeger.default.svc.cluster.local:4318"
         request_timeout: 1000
    antiAffinityKey: system
    defaultSSLCert: cpaas-system/cpaas-system
    defaultSSLStrategy: Both
    gateway:
    ...
type: nginx

执行以下命令保存更新。更新后，ALB 默认启用 OpenTelemetry，且所有请求的 Trace 信息都会上报到 Jaeger Server。
:wq

相关操作

在 Ingress 中配置 OTel

在 Ingress 上启用或禁用 OTel

通过配置是否在 Ingress 上启用 OTel，可以更好地监控和调试应用的请求流，通过跟踪请求在不同服务之间的传播来识别性能瓶颈或错误。

操作步骤

在 Ingress 的 metadata.annotations 字段下添加以下配置：
nginx.ingress.kubernetes.io/enable-opentelemetry: "true"
参数说明：
- nginx.ingress.kubernetes.io/enable-opentelemetry：设置为 true 时，表示 Ingress controller 在处理经过此 Ingress 的请求时启用 OpenTelemetry 功能，即会采集并上报请求的 Trace 信息。设置为 false 或删除该注解时，表示不会采集或上报请求的 Trace 信息。
在 Ingress 上启用或禁用 OTel Trust

OTel Trust 决定 Ingress 是否信任并使用入站请求中的 Trace 信息（例如 trace ID）。

操作步骤

在 Ingress 的 metadata.annotations 字段下添加以下配置：
nginx.ingress.kubernetes.io/opentelemetry-trust-incoming-span: "true"
参数说明：
- nginx.ingress.kubernetes.io/opentelemetry-trust-incoming-span：设置为 true 时，Ingress 会继续使用已存在的 Trace 信息，有助于保持跨服务 tracing 的一致性，使整个请求链路能够在分布式 tracing 系统中被完整追踪和分析。设置为 false 时，将为请求生成新的 tracing 信息，这可能会导致请求在进入 Ingress 后被视为新的 tracing 链路的一部分，从而中断跨服务 trace 的连续性。

在 Ingress 上添加不同的 OTel 配置

此配置允许您针对不同的 Ingress 资源自定义 OTel 的行为和数据导出方式，从而对每个服务的 tracing 策略或目标进行精细化控制。

操作步骤

在 Ingress 的 metadata.annotations 字段下添加以下配置：

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    alb.ingress.cpaas.io/otel: >
      {
         "enable": true,
         "exporter": {
             "collector": {
                 "address": "<jaeger-server>", # Replace <jaeger-server> with the actual OTel data reporting server address, e.g., "address": "http://128.0.0.1:4318"
                 "request_timeout": 1000
             }
         }
      }

参数说明：

exporter：指定如何将采集到的 Trace 数据发送到 OTel Collector（OTel 数据上报服务器）。
address：指定 OTel Collector 的地址。
request_timeout：指定请求超时时间。

在应用中使用 OTel

以下配置展示了完整的 OTel 配置结构，可用于定义如何在应用中启用和使用 OTel 功能。

在集群主节点上，使用 CLI 工具执行以下命令以获取完整的 OTel 配置结构。

kubectl get crd alaudaloadbalancer2.crd.alauda.io -o json|jq ".spec.versions[2].schema.openAPIV3Schema.properties.spec.properties.config.properties.otel"

回显结果：

{
    "otel": {
        "enable": true
    }
    "exporter": {
        "collector": {
            "address": ""
          },
    },
    "flags": {
        "hide_upstream_attrs": false
        "notrust_incoming_span": false
        "report_http_request_header": false
        "report_http_response_header": false
    },
    "sampler": {
        "name": "",
        "options": {
            "fraction": ""
            "parent_name": ""
          },
      },
 }

参数说明：

参数	说明
otel.enable	是否启用 OTel 功能。
exporter.collector.address	OTel 数据上报服务器的地址，支持 http/https 协议和域名。
flags.hide_upstream_attrs	是否上报上游规则的信息。
flag.notrust_incoming_span	是否信任并使用入站请求中的 OTel Trace 信息（例如 trace ID）。
flags.report_http_request_header	是否上报请求头。
flags.report_http_response_header	是否上报响应头。
sampler.name	采样策略名称；详情请参见 Sampling Strategies。
sampler.options.fraction	采样率。
sampler.options.parent_name	parent_base 采样策略的父策略。

继承

默认情况下，如果 ALB 配置了某些 OTel 参数而 FT 未配置，则 FT 会继承 ALB 的参数作为自身配置；也就是说，FT 继承 ALB 的配置，而 Rule 可以同时继承 ALB 和 FT 的配置。

ALB：ALB 上的配置通常是全局和默认配置。您可以在这里配置诸如 Collector 地址之类的全局参数，这些参数会被下层的 FT 和 Rule 继承。
FT：FT 可以继承 ALB 的配置，这意味着 FT 上未配置的某些 OTel 参数将使用 ALB 中的配置。不过，FT 也可以进一步细化；例如，您可以选择仅在 FT 上有选择地启用或禁用 OTel，而不影响其他 FT 或 ALB 的全局设置。
Rule：Rule 可以继承 ALB 和 FT 的配置。不过，Rule 也可以进一步细化；例如，某个特定 Rule 可以选择不信任传入的 OTel Trace 信息，或者调整采样策略。

操作步骤

通过在 ALB、FT 和 Rule 的 YAML 文件中配置 spec.config.otel 字段，您可以添加与 OTel 相关的配置。

补充说明

Sampling Strategies

参数	说明
always on	始终上报所有 tracing 数据。
always off	永不上报 tracing 数据。
traceid-ratio	根据 `traceid` 决定是否上报。`traceparent` 的格式为 `xx-traceid-xx-flag`，其中 `traceid` 的前 16 个字符表示一个 32 位十六进制整数。如果该整数小于 `fraction` 乘以 4294967295（即 (2^32-1)），则会上报。
parent-base	根据请求中 traceparent 的 flag 部分决定是否上报。当 flag 为 01 时会上报；例如：`curl -v "http://$ALB_IP/" -H 'traceparent: 00-xx-xx-01'`；当 flag 为 02 时则不上报；例如：`curl -v "http://$ALB_IP/" -H 'traceparent: 00-xx-xx-02'`。

Attributes

Resource Attributes

这些属性默认会上报。

参数说明
hostname ALB Pod 的主机名
service.name ALB 的名称
service.namespace ALB 所在的命名空间
service.type 默认为 ALB
service.instance.id ALB Pod 的名称

参数	说明
hostname	ALB Pod 的主机名
service.name	ALB 的名称
service.namespace	ALB 所在的命名空间
service.type	默认为 ALB
service.instance.id	ALB Pod 的名称

Span Attributes

默认上报的属性：

参数	说明
http.status_code	状态码
http.request.resend_count	重试次数
alb.rule.rule_name	此请求匹配到的规则名称
alb.rule.source_type	此请求匹配到的规则类型，当前仅为 Ingress
alb.rule.source_name	Ingress 的名称
alb.rule.source_ns	Ingress 所在的命名空间

默认上报，但可通过修改 flag.hide_upstream_attrs 字段排除的属性：

参数	说明
alb.upstream.svc_name	流量转发到的 Service（内部路由）名称
alb.upstream.svc_ns	被转发到的 Service（内部路由）所在的命名空间
alb.upstream.peer	转发到的 Pod 的 IP 地址和端口

默认不报告，但可通过修改 flag.report_http_request_header 字段进行上报的属性：

参数说明
**http.request.header.<header>** 请求头
默认不报告，但可通过修改 flag.report_http_response_header 字段进行上报的属性：

参数说明
**http.response.header.<header>** 响应头

参数	说明
`http.request.header.<header>`	请求头

参数	说明
`http.response.header.<header>`	响应头

配置示例

以下 YAML 配置会部署一个 ALB，并使用 Jaeger 作为 OTel server，使用 Hotrod-proxy 作为演示后端。通过配置 Ingress 规则，当客户端请求 ALB 时，流量将被转发到 HotROD。此外，HotROD 内部微服务之间的通信也会通过 ALB 进行路由。

将以下 YAML 保存为名为 all.yaml 的文件。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: hotrod
spec:
  replicas: 1
  selector:
    matchLabels:
      service.cpaas.io/name: hotrod
      service_name: hotrod
  template:
    metadata:
      labels:
        service.cpaas.io/name: hotrod
        service_name: hotrod
    spec:
      containers:
        - name: hotrod
          env:
            - name: PROXY_PORT
              value: '80'
            - name: PROXY_ADDR
              value: 'otel-alb.default.svc.cluster.local:'
            - name: OTEL_EXPORTER_OTLP_ENDPOINT
              value: 'http://jaeger.default.svc.cluster.local:4318'
          image: theseedoaa/hotrod-with-proxy:latest
          imagePullPolicy: IfNotPresent
          command: ['/bin/hotrod', 'all', '-v']
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: hotrod-frontend
spec:
  ingressClassName: otel-alb
  rules:
    - http:
        paths:
          - backend:
              service:
                name: hotrod
                port:
                  number: 8080
            path: /dispatch
            pathType: ImplementationSpecific
          - backend:
              service:
                name: hotrod
                port:
                  number: 8080
            path: /frontend
            pathType: ImplementationSpecific
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: hotrod-customer
spec:
  ingressClassName: otel-alb
  rules:
    - http:
        paths:
          - backend:
              service:
                name: hotrod
                port:
                  number: 8081
            path: /customer
            pathType: ImplementationSpecific
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: hotrod-route
spec:
  ingressClassName: otel-alb
  rules:
    - http:
        paths:
          - backend:
              service:
                name: hotrod
                port:
                  number: 8083
            path: /route
            pathType: ImplementationSpecific
---
apiVersion: v1
kind: Service
metadata:
  name: hotrod
spec:
  internalTrafficPolicy: Cluster
  ipFamilies:
    - IPv4
  ipFamilyPolicy: SingleStack
  ports:
    - name: frontend
      port: 8080
      protocol: TCP
      targetPort: 8080
    - name: customer
      port: 8081
      protocol: TCP
      targetPort: 8081
    - name: router
      port: 8083
      protocol: TCP
      targetPort: 8083
  selector:
    service_name: hotrod
  sessionAffinity: None
  type: ClusterIP
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: jaeger
spec:
  replicas: 1
  selector:
    matchLabels:
      service.cpaas.io/name: jaeger
      service_name: jaeger
  template:
    metadata:
      labels:
        service.cpaas.io/name: jaeger
        service_name: jaeger
    spec:
      containers:
        - name: jaeger
          env:
            - name: LOG_LEVEL
              value: debug
          image: jaegertracing/all-in-one:1.58.1
          imagePullPolicy: IfNotPresent
      hostNetwork: true
      tolerations:
        - operator: Exists
---
apiVersion: v1
kind: Service
metadata:
  name: jaeger
spec:
  internalTrafficPolicy: Cluster
  ipFamilies:
    - IPv4
  ipFamilyPolicy: SingleStack
  ports:
    - name: http
      port: 4318
      protocol: TCP
      targetPort: 4318
  selector:
    service_name: jaeger
  sessionAffinity: None
  type: ClusterIP
---
apiVersion: crd.alauda.io/v2
kind: ALB2
metadata:
  name: otel-alb
spec:
  config:
    loadbalancerName: otel-alb
    otel:
      enable: true
      exporter:
        collector:
          address: 'http://jaeger.default.svc.cluster.local:4318'
          request_timeout: 1000
    projects:
      - ALL_ALL
    replicas: 1
    resources:
      alb:
        limits:
          cpu: 200m
          memory: 2Gi
        requests:
          cpu: 50m
          memory: 128Mi
      limits:
        cpu: '1'
        memory: 1Gi
      requests:
        cpu: 50m
        memory: 128Mi
  type: nginx

在 CLI 工具中执行以下命令，部署 Jaeger、ALB、HotROD 以及所有测试所需的 CR。
kubectl apply ./all.yaml

执行以下命令以获取 Jaeger 的访问地址。

export JAEGER_IP=$(kubectl get po -A -o wide |grep jaeger | awk '{print $7}');echo "http://$JAEGER_IP:16686"

执行以下命令以获取 otel-alb 的访问地址。

export ALB_IP=$(kubectl get po -A -o wide|grep otel-alb | awk '{print $7}');echo $ALB_IP

执行以下命令通过 ALB 向 HotROD 发送请求。此时，ALB 会将 Trace 上报到 Jaeger。

curl -v "http://<$ALB_IP>:80/dispatch?customer=567&nonse=" # Replace <$ALB_IP> in the command with the access address of otel-alb obtained in the previous procedure

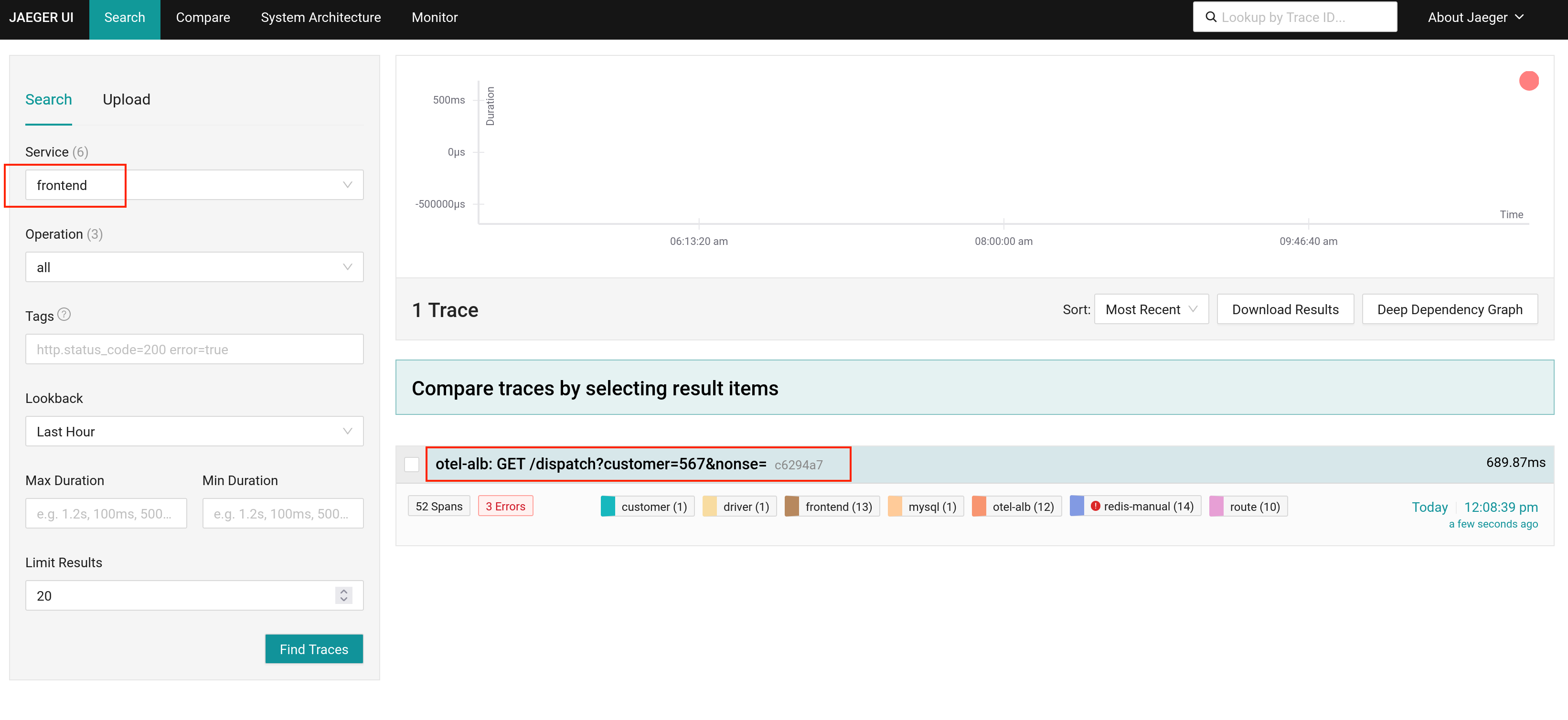

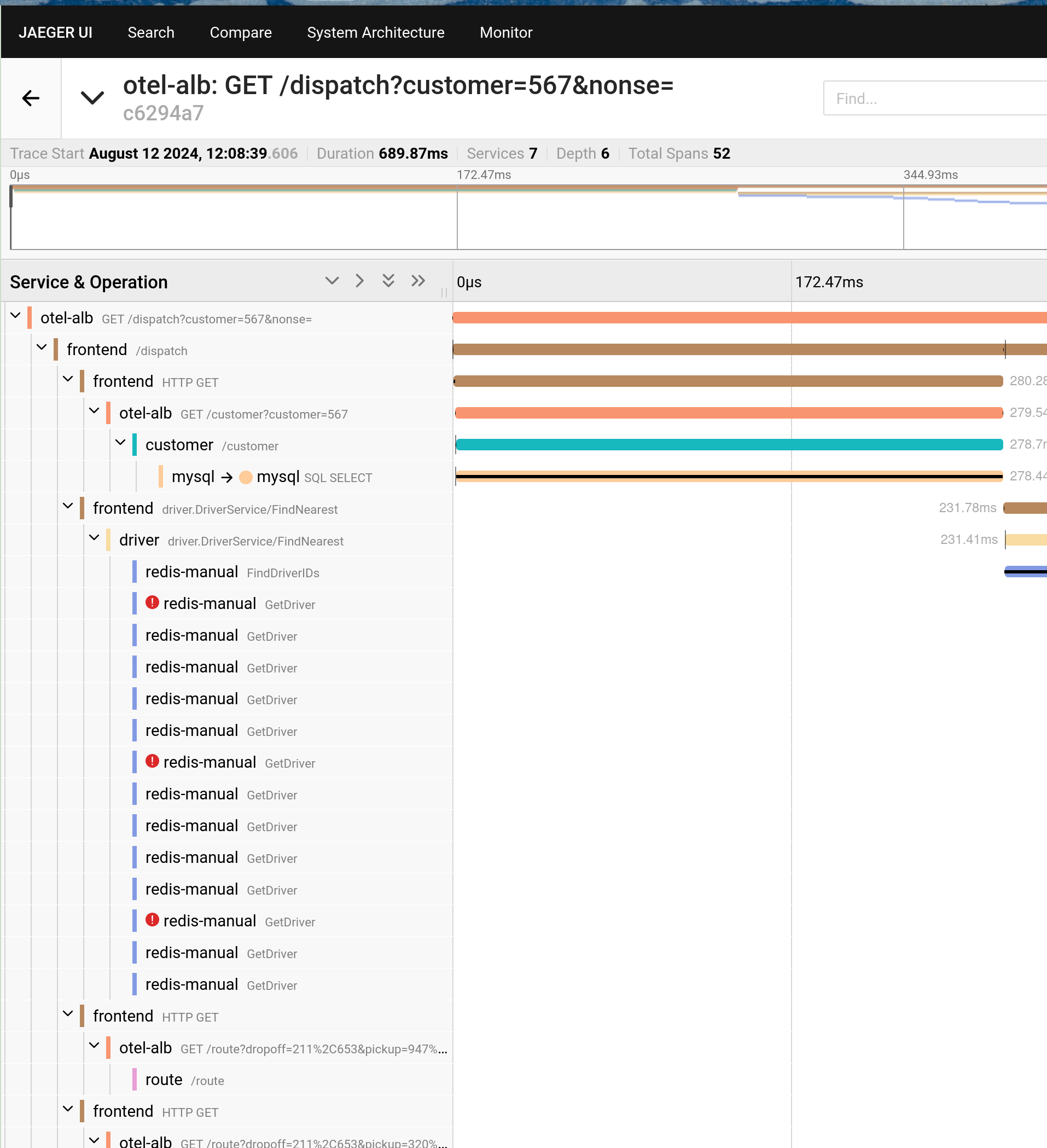

打开在步骤 3 中获取的 Jaeger 访问地址以查看结果。
