配置 Egress Gateway

概述

Egress Gateway（也称为 VPC Egress Gateway）为 overlay 网络中的 Pod 提供稳定的出站地址。它会在流量离开集群之前，将选定的工作负载通过专用 gateway Pod 进行路由。

在以下场景中使用 Egress Gateway：

为特定工作负载提供稳定的源 IP 地址
实现工作负载级别的出站控制，而不是子网级别的控制
通过水平扩展提升吞吐量
加快出站流量的故障转移

主要功能：

通过 ECMP 实现 Active-Active 高可用，并支持水平扩展吞吐量
通过 BFD 实现快速故障转移，通常少于 1 秒
支持 IPv4、IPv6 和双栈环境
通过 NamespaceSelector 和 PodSelector 实现细粒度流量匹配
通过节点选择器和容忍度实现灵活调度

当前限制：

多副本部署需要多个出站 IP
不会保留源 NAT 映射记录

Egress Gateway 与 Centralized Gateway 的比较

请比较 Egress Gateway 和 Centralized Gateway，以选择最适合您场景的 gateway 模型。有关集中式模式的详细信息，请参阅配置 Centralized Gateway。

维度	Egress Gateway	Centralized Gateway
粒度	通过 `selectors` 和 `policies` 进行细粒度控制（Namespace/Pod/Subnet/IPBlock）。	在子网级别应用（`gatewayType: centralized`）。
出站地址来源	使用具有外部子网 IP 的专用 gateway Pod。	使用指定的 gateway 节点；使用 `natOutgoing: true` 时，出站流量使用节点 IP。
数据路径	流量被路由到 VPC Egress Gateway Pod，然后通过 SNAT 转换后进入外部网络。	流量被路由到指定节点（`ovn0`），然后由主机路由/NAT 规则转发。
HA 和故障转移	Active-Active ECMP；支持通过 BFD 实现快速故障转移（亚秒级）。	支持 ECMP 和主备模式；故障转移通常比基于 BFD 的 Egress Gateway 更慢。
调度控制	支持对 gateway 工作负载进行节点调度控制（`nodeSelector`、`tolerations`）。	Gateway 节点由 `gatewayNode` 或 `gatewayNodeSelectors` 选择。
典型使用场景	租户级或工作负载级出站隔离、细粒度策略控制、更高性能和更快的故障转移。	更简单的子网级固定源出站、审计、IP 允许列表以及防火墙源 IP 管理。

选择建议：

当您需要工作负载级策略控制、可扩展的吞吐量和快速故障转移时，选择 Egress Gateway。
当子网级固定出站和简单运维已足够时，选择 Centralized Gateway。

Egress Gateway 的工作原理

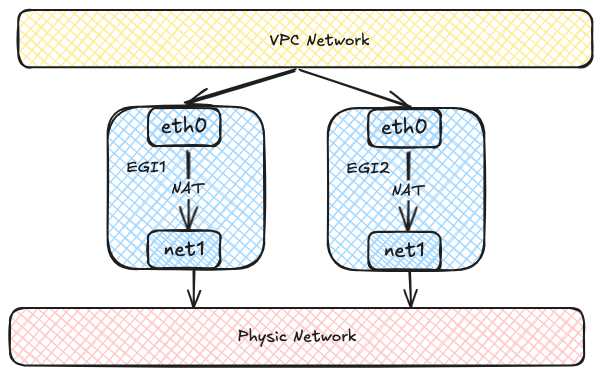

Egress Gateway 以一个或多个 Pod 的形式运行。每个 Pod 使用两个网络接口：

一个接口连接到集群内部的 overlay 网络。
另一个接口连接到外部 underlay 网络。

来自选定 Pod 的流量首先转发到 gateway Pod，然后通过 underlay 接口发送到外部网络。

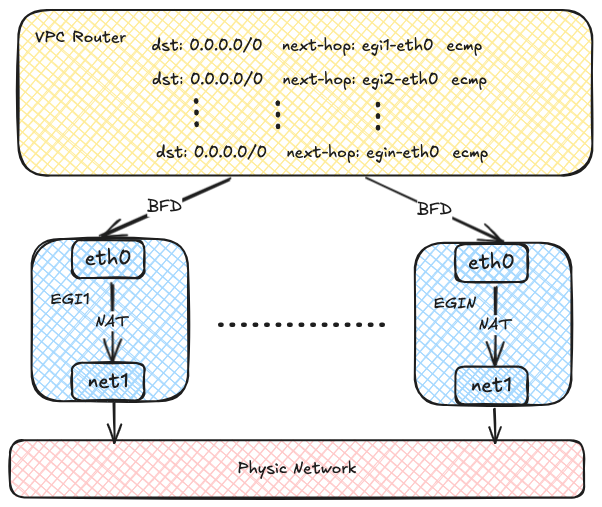

每个 Egress Gateway 实例都会在 OVN 路由表中注册其地址。当 overlay 网络中的 Pod 访问外部网络时，OVN 使用源地址哈希将流量分发到多个网关实例。这样可以实现负载均衡，并且随着添加更多实例，可以水平扩展吞吐量。

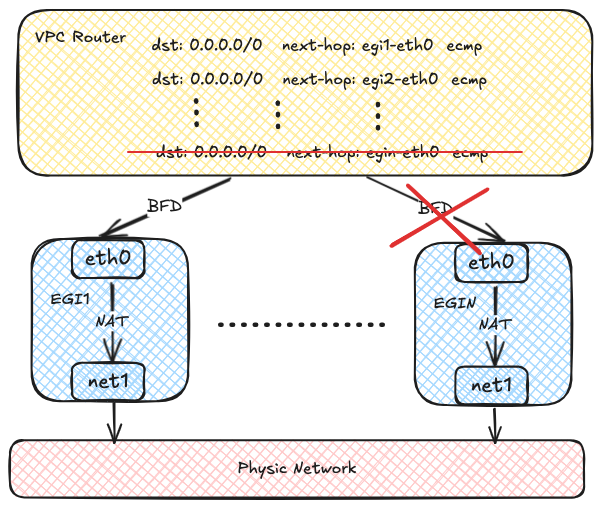

OVN 可以使用 BFD 探测多个网关实例。如果某个实例发生故障，OVN 会将对应路由标记为不可用，并快速将流量重定向到正常运行的实例。

开始之前

开始操作前，请确保满足以下先决条件：

Multus CNI Plugin 必须已安装在集群中。
外部 underlay 网络、VLAN 和 bridge 网络已完成规划并可用。
您已确定哪些工作负载应使用网关，以及它们是否需要 SNAT。

要安装 Multus CNI Plugin，请参阅部署 Multus CNI Plugin。

配置工作流

按以下顺序配置 Egress Gateway：

准备外部网络附加配置，包括子网和 Network Attachment Definition。
创建 VPC Egress Gateway 资源，并指定外部子网和策略。
验证资源状态、路由和流量转发。
可选：扩展副本并启用基于 BFD 的快速故障转移。

步骤 1：准备外部网络附加配置

Egress Gateway 使用多个接口连接内部网络和外部网络。创建网关前，请准备以下资源：

一个外部子网
用于该子网的 Network Attachment Definition（NAD）

NOTE

NetworkAttachmentDefinition 名称不得包含点号（.）。每个 NetworkAttachmentDefinition 只能由一个子网使用。请勿在多个子网之间重复使用同一个 NetworkAttachmentDefinition。

以下示例使用 Kube-OVN underlay 子网作为外部网络。

NOTE

此示例假设已为 underlay 网络创建 bridge 网络和 VLAN 资源 external-vlan。

apiVersion: k8s.cni.cncf.io/v1
kind: NetworkAttachmentDefinition
metadata:
  name: underlay-ext
  namespace: default
spec:
  config: |-
    {
      "cniVersion": "0.3.0",
      "type": "kube-ovn",
      "server_socket": "/run/openvswitch/kube-ovn-daemon.sock",
      "provider": "underlay-ext.default.ovn"
    }
---
apiVersion: kubeovn.io/v1
kind: Subnet
metadata:
  name: underlay-ext
spec:
  protocol: IPv4
  provider: underlay-ext.default.ovn
  cidrBlock: 172.17.0.0/16
  gateway: 172.17.0.1
  vlan: external-vlan
  excludeIps:
    - 172.17.0.11..172.17.0.20

对辅助网络使用 Kube-OVN CNI plugin。
CNI plugin 使用的 Kube-OVN daemon socket。
格式为 <network attachment definition name>.<namespace>.ovn 的 provider 名称。
子网使用的 provider。此值必须与 NetworkAttachmentDefinition 中的 provider 匹配。
外部 underlay 网络的 CIDR。
外部 underlay 网络的网关。
underlay 子网使用的 VLAN 资源。
从自动分配中排除的 IP 范围。有关详细信息，请参阅使用 Kube-OVN Underlay Network 的 Subnet 自定义资源（CR）示例。

TIP

使用 underlay 子网前，请确保物理网络、VLAN 和 bridge 网络已正确准备。有关环境规划的详细信息，请参阅准备 Kube-OVN Underlay 物理网络。

步骤 2：创建 VPC Egress Gateway

创建 VPC Egress Gateway 资源，并定义应使用该资源的工作负载。

apiVersion: kubeovn.io/v1
kind: VpcEgressGateway
metadata:
  name: gateway1
  namespace: default
spec:
  replicas: 1
  internalSubnet: ovn-default
  externalSubnet: underlay-ext
  externalIPs:
    - 172.17.0.11
    - 172.17.0.12
  resources:
    requests:
      cpu: 100m
      memory: 128Mi
    limits:
      cpu: 200m
      memory: 256Mi
      ephemeral-storage: 2Gi
  nodeSelector:
    - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
            - node1
            - node2
  tolerations:
    - key: node-role.kubernetes.io/control-plane
      operator: Exists
      effect: NoSchedule
  selectors:
    - namespaceSelector:
        matchLabels:
          kubernetes.io/metadata.name: ns1
    - namespaceSelector:
        matchLabels:
          kubernetes.io/metadata.name: ns2
      podSelector:
        matchLabels:
          app: myapp
  policies:
    - snat: true
      subnets:
        - subnet1
    - snat: false
      ipBlocks:
        - 10.18.0.0/16

创建 VPC Egress Gateway 实例的 Namespace。
VPC Egress Gateway 实例的数量。
连接到内部网络的内部子网。该子网必须是同一 VPC 中的 overlay 子网，并且必须有足够的可用 IP 供网关实例使用。如果未指定，网关 Pod 将使用 VPC 的默认内部子网。
连接到外部网络的外部子网。
网关 Pod 在 underlay 网络上使用的外部 IP。每个网关实例从此列表中分配一个 IP。这些 IP 必须位于外部子网的 CIDR 内，并且应包含在该子网的 excludeIps 范围内。建议预留 .spec.replicas + 1 个 IP，以便网关 Pod 在边缘情况下仍能获取 IP。
每个 VPC Egress Gateway 实例的资源请求和限制。如果未指定，将应用 VPC Egress Gateway controller 中定义的默认资源请求和限制。
用于调度 VPC Egress Gateway 实例的节点选择器。
用于调度 VPC Egress Gateway 实例的容忍度。
用于选择通过 VPC Egress Gateway 访问外部网络的 Pod 的 Namespace 选择器和 Pod 选择器。
VPC Egress Gateway 的策略，包括要应用的 SNAT 和子网/IPBlock。
是否为该策略启用 SNAT。
策略适用的子网。
策略适用的 IPBlock。

此示例在 default Namespace 中创建名为 gateway1 的 VPC Egress Gateway。匹配选择器和策略的流量会通过外部子网 underlay-ext 转发。在此示例中，包括：

ns1 Namespace 中的 Pod
ns2 Namespace 中带有标签 app: myapp 的 Pod
与 subnet1 子网相关的流量
与 CIDR 10.18.0.0/16 相关的流量

NOTE

匹配 .spec.selectors 的 Pod 始终由网关执行 SNAT。

步骤 3：验证网关

创建网关后，请确认其已就绪，并按预期转发流量。

1. 检查资源状态

首先检查基本资源状态：

$ kubectl get veg gateway1
NAME       VPC           REPLICAS   BFD ENABLED   EXTERNAL SUBNET   PHASE       READY   AGE
gateway1   ovn-cluster   1          false         underlay-ext      Completed   true    13s

然后检查详细的网关信息：

kubectl get veg gateway1 -o wide
NAME       VPC           REPLICAS   BFD ENABLED   EXTERNAL SUBNET   PHASE       READY   INTERNAL IPS     EXTERNAL IPS      WORKING NODES   AGE
gateway1   ovn-cluster   1          false         underlay-ext      Completed   true    ["10.16.0.12"]   ["172.17.0.11"]   ["node1"]       82s

最后，确认网关工作负载正在运行：

$ kubectl get deployment -n default -l ovn.kubernetes.io/vpc-egress-gateway=gateway1
NAME       READY   UP-TO-DATE   AVAILABLE   AGE
gateway1   1/1     1            1           4m40s

$ kubectl get pod -n default -l ovn.kubernetes.io/vpc-egress-gateway=gateway1 -o wide
NAME                       READY   STATUS    RESTARTS   AGE     IP           NODE    NOMINATED NODE   READINESS GATES
gateway1-b9f8b4448-76lhm   1/1     Running   0          4m48s   10.16.0.12   node1   <none>           <none>

2. 检查网关 Pod 内的网络

检查网关 Pod 内的 IP 地址、路由条目和 iptables 规则：

$ kubectl exec -n default gateway1-b9f8b4448-76lhm -c gateway -- ip address show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: net1@if13: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 62:d8:71:90:7b:86 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 172.17.0.11/16 brd 172.17.255.255 scope global net1
       valid_lft forever preferred_lft forever
    inet6 fe80::60d8:71ff:fe90:7b86/64 scope link
       valid_lft forever preferred_lft forever
17: eth0@if18: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1400 qdisc noqueue state UP group default
    link/ether 36:7c:6b:c7:82:6b brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 10.16.0.12/16 brd 10.16.255.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::347c:6bff:fec7:826b/64 scope link
       valid_lft forever preferred_lft forever

$ kubectl exec -n default gateway1-b9f8b4448-76lhm -c gateway -- ip rule show
0:      from all lookup local
1001:   from all iif eth0 lookup default
1002:   from all iif net1 lookup 1000
1003:   from 10.16.0.12 iif lo lookup 1000
1004:   from 172.17.0.11 iif lo lookup default
32766:  from all lookup main
32767:  from all lookup default

$ kubectl exec -n default gateway1-b9f8b4448-76lhm -c gateway -- ip route show
default via 172.17.0.1 dev net1
10.16.0.0/16 dev eth0 proto kernel scope link src 10.16.0.12
10.17.0.0/16 via 10.16.0.1 dev eth0
10.18.0.0/16 via 10.16.0.1 dev eth0
172.17.0.0/16 dev net1 proto kernel scope link src 172.17.0.11

$ kubectl exec -n default gateway1-b9f8b4448-76lhm -c gateway -- ip route show table 1000
default via 10.16.0.1 dev eth0

$ kubectl exec -n default gateway1-b9f8b4448-76lhm -c gateway -- iptables -t nat -S
-P PREROUTING ACCEPT
-P INPUT ACCEPT
-P OUTPUT ACCEPT
-P POSTROUTING ACCEPT
-N VEG-MASQUERADE
-A PREROUTING -i eth0 -j MARK --set-xmark 0x4000/0x4000
-A POSTROUTING -d 10.18.0.0/16 -j RETURN
-A POSTROUTING -s 10.18.0.0/16 -j RETURN
-A POSTROUTING -j VEG-MASQUERADE
-A VEG-MASQUERADE -j MARK --set-xmark 0x0/0xffffffff
-A VEG-MASQUERADE -j MASQUERADE --random-fully

3. 确认流量转发

在网关 Pod 中捕获数据包，以确认流量通过网关转发：

$ kubectl exec -n default gateway1-b9f8b4448-76lhm -c gateway -- tcpdump -i any -nnve icmp and host 172.17.0.1
tcpdump: data link type LINUX_SLL2
tcpdump: listening on any, link-type LINUX_SLL2 (Linux cooked v2), snapshot length 262144 bytes
06:50:58.936528 eth0  In  ifindex 17 92:26:b8:9e:f2:1c ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 63, id 30481, offset 0, flags [DF], proto ICMP (1), length 84)
    10.17.0.9 > 172.17.0.1: ICMP echo request, id 37989, seq 0, length 64
06:50:58.936574 net1  Out ifindex 2 62:d8:71:90:7b:86 ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 62, id 30481, offset 0, flags [DF], proto ICMP (1), length 84)
    172.17.0.11 > 172.17.0.1: ICMP echo request, id 39449, seq 0, length 64
06:50:58.936613 net1  In  ifindex 2 02:42:39:79:7f:08 ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 64, id 26701, offset 0, flags [none], proto ICMP (1), length 84)
    172.17.0.1 > 172.17.0.11: ICMP echo reply, id 39449, seq 0, length 64
06:50:58.936621 eth0  Out ifindex 17 36:7c:6b:c7:82:6b ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 63, id 26701, offset 0, flags [none], proto ICMP (1), length 84)
    172.17.0.1 > 10.17.0.9: ICMP echo reply, id 37989, seq 0, length 64

4. 确认 OVN 路由策略

OVN 会自动为选定流量创建 Logical Router policy：

$ kubectl ko nbctl lr-policy-list ovn-cluster
Routing Policies
     31000                            ip4.dst == 10.16.0.0/16   allow
     31000                            ip4.dst == 10.17.0.0/16   allow
     31000                           ip4.dst == 100.64.0.0/16   allow
     30000                              ip4.dst == 172.18.0.2  reroute  100.64.0.4
     30000                              ip4.dst == 172.18.0.3  reroute  100.64.0.3
     30000                              ip4.dst == 172.18.0.4  reroute  100.64.0.2
     29100                  ip4.src == $VEG.8ca38ae7da18.ipv4  reroute  10.16.0.12
     29100                   ip4.src == $VEG.8ca38ae7da18_ip4  reroute  10.16.0.12
     29000 ip4.src == $ovn.default.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000       ip4.src == $ovn.default.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000        ip4.src == $ovn.default.kube.ovn.worker_ip4  reroute  100.64.0.4
     29000     ip4.src == $subnet1.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000           ip4.src == $subnet1.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000            ip4.src == $subnet1.kube.ovn.worker_ip4  reroute  100.64.0.4

VPC Egress Gateway 用于转发匹配 .spec.policies 的流量的 Logical Router Policy。
VPC Egress Gateway 用于转发匹配 .spec.selectors 的流量的 Logical Router Policy。

可选：启用多副本负载均衡

NOTE

扩展副本前，请确保在外部子网中准备足够的外部 IP，并在 .spec.externalIPs 中指定这些 IP。

要启用 ECMP 负载均衡并水平扩展吞吐量，请增加 .spec.replicas：

$ kubectl scale veg -n default gateway1 --replicas=2
vpcegressgateway.kubeovn.io/gateway1 scaled

$ kubectl get veg -n default gateway1
NAME       VPC           REPLICAS   BFD ENABLED   EXTERNAL SUBNET   PHASE       READY   AGE
gateway1   ovn-cluster   2          false         underlay-ext      Completed   true    39m

$ kubectl get pod -n default -l ovn.kubernetes.io/vpc-egress-gateway=gateway1 -o wide
NAME                       READY   STATUS    RESTARTS   AGE   IP           NODE    NOMINATED NODE   READINESS GATES
gateway1-b9f8b4448-76lhm   1/1     Running   0          40m   10.16.0.12   node1   <none>           <none>
gateway1-b9f8b4448-zd4dl   1/1     Running   0          64s   10.16.0.13   node2   <none>           <none>

$ kubectl ko nbctl lr-policy-list ovn-cluster
Routing Policies
     31000                            ip4.dst == 10.16.0.0/16    allow
     31000                            ip4.dst == 10.17.0.0/16    allow
     31000                           ip4.dst == 100.64.0.0/16    allow
     30000                              ip4.dst == 172.18.0.2  reroute  100.64.0.4
     30000                              ip4.dst == 172.18.0.3  reroute  100.64.0.3
     30000                              ip4.dst == 172.18.0.4  reroute  100.64.0.2
     29100                  ip4.src == $VEG.8ca38ae7da18.ipv4  reroute  10.16.0.12, 10.16.0.13
     29100                   ip4.src == $VEG.8ca38ae7da18_ip4  reroute  10.16.0.12, 10.16.0.13
     29000 ip4.src == $ovn.default.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000       ip4.src == $ovn.default.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000        ip4.src == $ovn.default.kube.ovn.worker_ip4  reroute  100.64.0.4
     29000     ip4.src == $subnet1.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000           ip4.src == $subnet1.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000            ip4.src == $subnet1.kube.ovn.worker_ip4  reroute  100.64.0.4

可选：配置带宽限制

要限制选定 Namespace 或工作负载的带宽，请设置 .spec.bandwidth.ingress 和 .spec.bandwidth.egress。每个字段接受以下格式之一：

非负整数或数字字符串，解释为 Mbps。例如，2000 和 "2000" 都表示 2000 Mbps。
带有 M、Mi、G 或 Gi 后缀的 Kubernetes quantity 字符串，解释为每秒的 bit 数。存在后缀时支持十进制值。该值会向上取整到最接近的整数 Mbps。例如，1Gi 会变为 1074 Mbps。

省略字段或将其设置为 0，可使对应方向不受限制。这些限制应用于每个网关实例。

NOTE

如果 .spec.replicas 大于 1，则每个副本都会获得配置的限制。 Quantity 字符串需要使用支持该格式的 VPC Egress Gateway CRD 和 controller 版本。在滚动升级期间，请继续使用整数 Mbps 值，直到 Kube-OVN 升级完成。

以下示例将选定 Namespace 的入站带宽限制为 2 Gbps，将出站带宽限制为 4 Gbps：

apiVersion: kubeovn.io/v1
kind: VpcEgressGateway
metadata:
  name: gateway-bandwidth
  namespace: default
spec:
  replicas: 1
  internalSubnet: ovn-default
  externalSubnet: underlay-ext
  externalIPs:
    - 172.17.0.21
  bandwidth:
    ingress: 2G
    egress: 4G
  selectors:
    - namespaceSelector:
        matchExpressions:
          - key: kubernetes.io/metadata.name
            operator: In
            values:
              - ecommerce
              - ecommerce-test

在此示例中，方向是相对于选定 Namespace 或工作负载而言的：ingress 限制从外部网络到它们的流量，egress 限制从它们到外部网络的流量。

可选：启用基于 BFD 的高可用性

基于 BFD 的故障转移依赖于 VPC BFD LRP。请按以下顺序启用。

1. 在 VPC 上启用 BFD Port

首先，在 VPC 上启用 BFD Port：

apiVersion: kubeovn.io/v1
kind: Vpc
metadata:
  name: ovn-cluster
spec:
  bfdPort:
    enabled: true
    ip: 10.255.255.255
    nodeSelector:
      matchLabels:
        kubernetes.io/os: linux

是否启用 BFD Port。
BFD Port 的 IP 地址，必须是有效 IP 地址，且不得与任何其他 IP/子网冲突。
用于选择以 Active-Backup 模式运行 BFD Port 的节点的节点选择器。

TIP

Vpc 资源 ovn-cluster 默认存在。您可以直接编辑该资源以启用 BFD Port。

启用 BFD Port 后，OVN Logical Router 上会自动创建专用的 BFD LRP：

$ kubectl ko nbctl show ovn-cluster
router 0c1d1e8f-4c86-4d96-88b2-c4171c7ff824 (ovn-cluster)
    port bfd@ovn-cluster
        mac: "8e:51:4b:16:3c:90"
        networks: ["10.255.255.255"]
    port ovn-cluster-join
        mac: "d2:21:17:71:77:70"
        networks: ["100.64.0.1/16"]
    port ovn-cluster-ovn-default
        mac: "d6:a3:f5:31:cd:89"
        networks: ["10.16.0.1/16"]
    port ovn-cluster-subnet1
        mac: "4a:09:aa:96:bb:f5"
        networks: ["10.17.0.1/16"]

在 OVN Logical Router 上创建的 BFD Port。

2. 在 VPC Egress Gateway 上启用 BFD

然后，将 .spec.bfd.enabled 设置为 true，在 VPC Egress Gateway 上启用 BFD：

apiVersion: kubeovn.io/v1
kind: VpcEgressGateway
metadata:
  name: gateway2
  namespace: default
spec:
  vpc: ovn-cluster
  replicas: 2
  internalSubnet: ovn-default
  externalSubnet: underlay-ext
  externalIPs:
    - 172.17.0.11
    - 172.17.0.12
    - 172.17.0.13
  bfd:
    enabled: true
    minRX: 100
    minTX: 100
    multiplier: 5
  policies:
    - snat: true
      ipBlocks:
        - 10.18.0.0/16

Egress Gateway 所属的 VPC。
Egress Gateway 实例所连接的内部子网。
Egress Gateway 实例所连接的外部子网。
分配给 Egress Gateway 实例的外部 IP。
是否为 Egress Gateway 启用 BFD。
BFD 的最小接收间隔，单位为毫秒。
BFD 的最小发送间隔，单位为毫秒。
BFD 的 multiplier，用于确定在声明发生故障前允许丢失的数据包数量。

此示例创建一个名为 gateway2、具有两个副本且已启用 BFD 的 VPC Egress Gateway。如果某个实例发生故障，BFD 会话将断开，OVN 会将该路由标记为不可用，并将流量重定向到正常运行的实例。

故障转移检测时间取决于 BFD 设置。请使用以下公式：故障时间 = (multiplier + 1) * max(minRX, minTX)。使用此示例配置时，故障转移检测时间约为 500-600 毫秒。

在网络质量较差或链路频繁抖动的环境中，100 毫秒的 BFD 间隔可能过于敏感。您可以将 .spec.bfd.minRX 和 .spec.bfd.minTX 增加到 500-1000 毫秒，以减少误故障检测和频繁故障转移。增加这些值也会延长故障转移检测时间，因此请根据稳定性和故障检测延迟之间所需的平衡进行调整。

NOTE

现有连接可能会在故障转移期间中断，并需要重新连接。新连接仍可正常建立。

3. 验证 BFD 状态

检查 VPC Egress Gateway 状态：

$ kubectl get veg -n default gateway2 -o wide
NAME       VPC           REPLICAS   BFD ENABLED   EXTERNAL SUBNET   PHASE       READY   INTERNAL IPS                  EXTERNAL IPS                    WORKING NODES       AGE
gateway2   ovn-cluster   2          true          underlay-ext      Completed   true    ["10.16.0.12","10.16.0.13"]   ["172.17.0.11","172.17.0.12"]   ["node1","node2"]   58s

$ kubectl get pod -n default -l ovn.kubernetes.io/vpc-egress-gateway=gateway2 -o wide
NAME                       READY   STATUS    RESTARTS   AGE     IP           NODE    NOMINATED NODE   READINESS GATES
gateway2-fcc6b8b87-8lgvx   1/1     Running   0          2m18s   10.16.0.13   node2   <none>           <none>
gateway2-fcc6b8b87-wmww6   1/1     Running   0          2m18s   10.16.0.12   node1   <none>           <none>

$ kubectl ko nbctl lr-policy-list ovn-cluster
Routing Policies
     31000                            ip4.dst == 10.16.0.0/16    allow
     31000                            ip4.dst == 10.17.0.0/16    allow
     31000                           ip4.dst == 100.64.0.0/16    allow
     30000                              ip4.dst == 172.18.0.2  reroute  100.64.0.4
     30000                              ip4.dst == 172.18.0.3  reroute  100.64.0.3
     30000                              ip4.dst == 172.18.0.4  reroute  100.64.0.2
     29100                  ip4.src == $VEG.8ca38ae7da18.ipv4  reroute  10.16.0.12, 10.16.0.13  bfd
     29100                   ip4.src == $VEG.8ca38ae7da18_ip4  reroute  10.16.0.12, 10.16.0.13  bfd
     29090                  ip4.src == $VEG.8ca38ae7da18.ipv4     drop
     29090                   ip4.src == $VEG.8ca38ae7da18_ip4     drop
     29000 ip4.src == $ovn.default.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000       ip4.src == $ovn.default.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000        ip4.src == $ovn.default.kube.ovn.worker_ip4  reroute  100.64.0.4
     29000     ip4.src == $subnet1.kube.ovn.control.plane_ip4  reroute  100.64.0.3
     29000           ip4.src == $subnet1.kube.ovn.worker2_ip4  reroute  100.64.0.2
     29000            ip4.src == $subnet1.kube.ovn.worker_ip4  reroute  100.64.0.4

$ kubectl ko nbctl list bfd
_uuid               : 223ede10-9169-4c7d-9524-a546e24bfab5
detect_mult         : 5
dst_ip              : "10.16.0.12"
external_ids        : {af="4", vendor=kube-ovn, vpc-egress-gateway="default/gateway2"}
logical_port        : "bfd@ovn-cluster"
min_rx              : 100
min_tx              : 100
options             : {}
status              : up

_uuid               : b050c75e-2462-470b-b89c-7bd38889b758
detect_mult         : 5
dst_ip              : "10.16.0.13"
external_ids        : {af="4", vendor=kube-ovn, vpc-egress-gateway="default/gateway2"}
logical_port        : "bfd@ovn-cluster"
min_rx              : 100
min_tx              : 100
options             : {}
status              : up

然后检查 BFD 会话：

$ kubectl exec -n default gateway2-fcc6b8b87-8lgvx -c bfdd -- bfdd-control status
There are 1 sessions:
Session 1
 id=1 local=10.16.0.13 (p) remote=10.255.255.255 state=Up

$ kubectl exec -n default gateway2-fcc6b8b87-wmww6 -c bfdd -- bfdd-control status
There are 1 sessions:
Session 1
 id=1 local=10.16.0.12 (p) remote=10.255.255.255 state=Up

NOTE

如果所有网关实例都已停止运行，则由 VPC Egress Gateway 处理的出站流量将被丢弃。

已验证的容量指导

以下结果在 ACP 4.3.2 和 Kube-OVN v1.15.13 上进行了验证：每个 VPC Egress Gateway 使用两个副本，bfdd CPU request/limit 为 50m/200m。
请将其作为容量规划指导，而不是严格的产品限制。

NOTE

已验证的容量仅供参考。实际容量可能因硬件性能和集群负载而异。

BFD 设置	已验证规模	建议
`1000ms / 1000ms x 5`	100 个网关 / 200 个网关 Pod	适用于较小规模的部署。
`1500ms / 1500ms x 5`	150 个网关 / 300 个网关 Pod	使用 1500 ms 探测间隔和 5 倍检测乘数。
`3000ms / 3000ms x 5`	300 个网关 / 600 个网关 Pod	适用于中等规模。
`4000ms / 4000ms x 5`	400 个网关 / 800 个网关 Pod	使用此设置时请保留容量余量。
`5000ms / 5000ms x 5`	500 个网关 / 1000 个网关 Pod	建议用于 500 个网关的部署。

对于配备约 32 个 vCPU 和 96 GiB 内存的专用 Egress Gateway 节点，500ms / 500ms x3 BFD 设置以及 bfdd 50m/200m CPU request/limit 经验证，每个节点最多可支持约 200 个网关 Pod。

可能中断流量的操作

以下操作可能会短暂中断出站流量，因为这些操作会删除或重新创建网关实例：

更改副本数量
更改配置，例如内部或外部 IP、节点选择器或 BFD 设置
升级或降级 Kube-OVN（未指定 .spec.image 时）
手动删除 Egress Gateway Pod

其他资源

RFC 5880 - 双向转发检测（BFD）

#配置 Egress Gateway

#目录

#概述

#Egress Gateway 与 Centralized Gateway 的比较

#Egress Gateway 的工作原理

#开始之前

#配置工作流

#步骤 1：准备外部网络附加配置

#步骤 2：创建 VPC Egress Gateway

#步骤 3：验证网关

#1. 检查资源状态

#2. 检查网关 Pod 内的网络

#3. 确认流量转发

#4. 确认 OVN 路由策略

#可选：启用多副本负载均衡

#可选：配置带宽限制

#可选：启用基于 BFD 的高可用性

#1. 在 VPC 上启用 BFD Port

#2. 在 VPC Egress Gateway 上启用 BFD

#3. 验证 BFD 状态

#已验证的容量指导

#可能中断流量的操作

#其他资源

配置 Egress Gateway

目录

概述

Egress Gateway 与 Centralized Gateway 的比较

Egress Gateway 的工作原理

开始之前

配置工作流

步骤 1：准备外部网络附加配置

步骤 2：创建 VPC Egress Gateway

步骤 3：验证网关

1. 检查资源状态

2. 检查网关 Pod 内的网络

3. 确认流量转发

4. 确认 OVN 路由策略

可选：启用多副本负载均衡

可选：配置带宽限制

可选：启用基于 BFD 的高可用性

1. 在 VPC 上启用 BFD Port

2. 在 VPC Egress Gateway 上启用 BFD

3. 验证 BFD 状态

已验证的容量指导

可能中断流量的操作

其他资源
