#配置 ALB

#ALB

ALB 是一个表示负载均衡器的自定义资源。默认嵌入到所有集群中的 alb-operator 会监听对 ALB 资源的创建、更新和删除操作，并据此创建相应的 Deployment 和 Service。

对于每个 ALB，都有一个对应的 Deployment，它会监听附加到该 ALB 的所有 Frontend 和 Rule，并根据这些配置将请求路由到后端。

#前提条件

负载均衡器 的高可用需要一个 VIP。请参阅 配置 VIP。

#配置 ALB

ALB 配置由三部分组成。

# test-alb.yaml
apiVersion: crd.alauda.io/v2beta1
kind: ALB2
metadata:
  name: alb-demo
  namespace: cpaas-system
spec:
  address: 192.168.66.215
  config:
    vip:
      enableLbSvc: false
      lbSvcAnnotations: {}
    networkMode: host
    nodeSelector:
      cpu-model.node.kubevirt.io/Nehalem: 'true'
    replicas: 1
    resources:
      alb:
        limits:
          cpu: 200m
          memory: 256Mi
        requests:
          cpu: 200m
          memory: 256Mi
      limits:
        cpu: 200m
        memory: 256Mi
      requests:
        cpu: 200m
        memory: 256Mi
    projects:
      - ALL_ALL
  type: nginx

#资源相关配置

资源相关字段描述了 alb 的部署配置。

#网络配置

网络字段描述如何访问 ALB。例如，在 host 模式下，alb 将使用 hostnetwork，你可以通过节点 IP 访问 ALB。

#项目配置

将 ALB 添加到某个项目中意味着：

1. 在 Web UI 中，只有该项目内的用户才能找到并配置这个 ALB。
2. 该 ALB 将处理属于该项目的 ingress 资源。请参阅 ingress-sync。
3. 在 Web UI 中，在项目 X 中创建的规则无法在项目 Y 下被找到或配置。

如果你启用了端口项目并为项目分配了一个端口范围，这意味着：

1. 你不能创建不属于该项目分配端口范围的端口。

#可调整配置

在 alb cr 中有一些全局配置可以调整。

• 绑定 NIC
• Ingress 同步

#ALB 上的操作

#创建

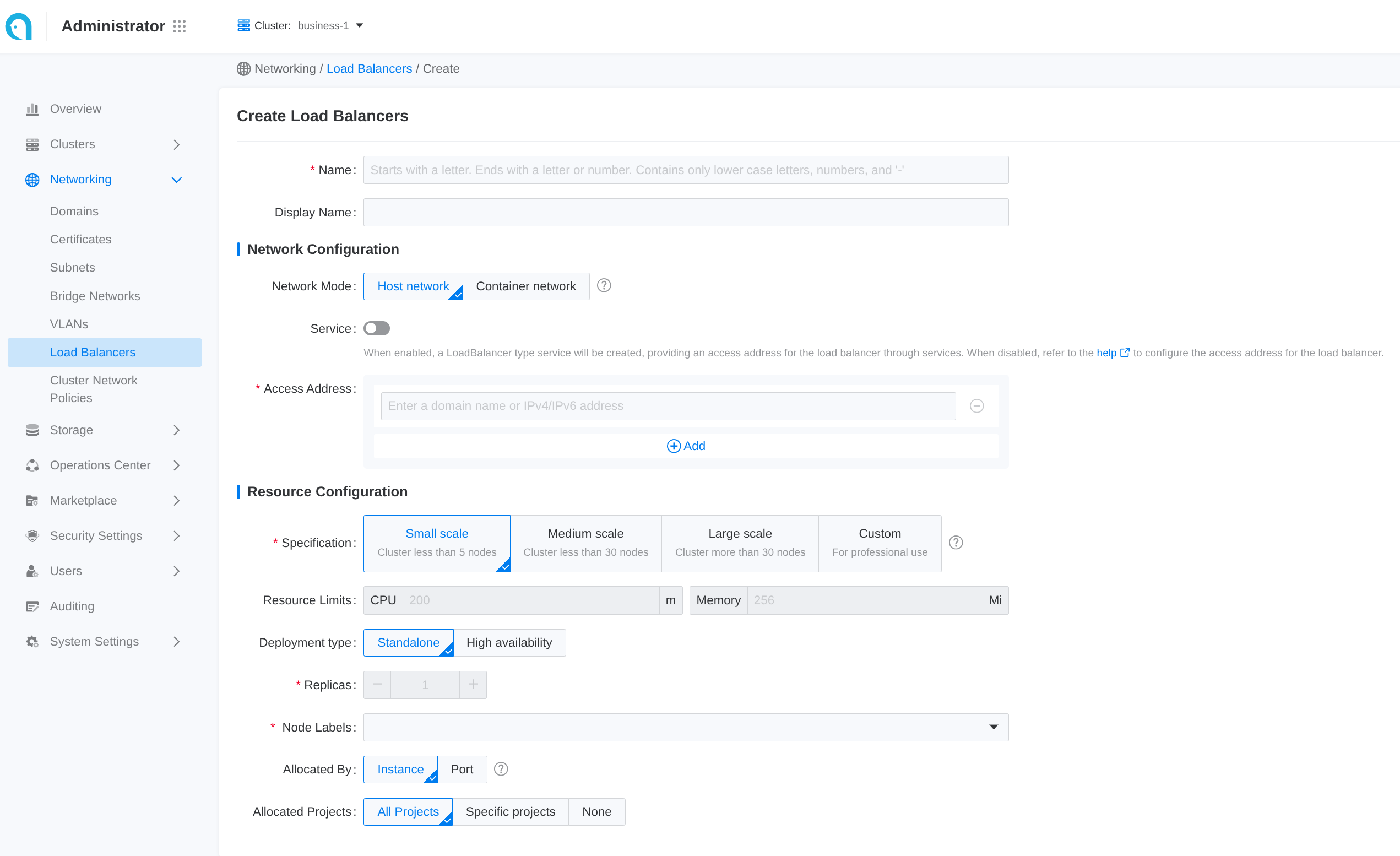

#使用 Web 控制台

Web UI 中公开了一些常见配置。按照以下步骤创建负载均衡器：

1. 导航到 管理员。
2. 在左侧边栏中，点击 网络管理 > 负载均衡器。
3. 点击 创建负载均衡器。

Web UI 中的每个输入项都对应 CR 的一个字段：

#使用 CLI

kubectl apply -f test-alb.yaml -n cpaas-system

#更新

#使用 Web 控制台

1. 进入 管理员。

2. 在左侧导航栏中，点击 网络管理 > 负载均衡器。

3. 点击 ⋮ > 更新。

4. 按需更新网络和资源配置。

   • 请根据业务需求合理设置规格。你也可以参考相关的 如何合理分配 CPU 和内存资源 作为指导。

   • 内部路由 仅支持从 Disabled 状态更新为 Enabled 状态。

5. 点击 更新。

#删除

#使用 Web 控制台

1. 进入 管理员。

2. 在左侧导航栏中，点击 网络管理 > 负载均衡器。

3. 点击 ⋮ > 删除，并确认。

#使用 CLI

kubectl delete alb2 alb-demo -n cpaas-system

#Frontend

Frontend 是一个定义 ALB 监听端口和协议的自定义资源。
支持的协议：L7（http|https|grpc|grpcs）和 L4（tcp|udp）。

• 在 L4 Proxy 中，使用 Frontend 直接配置后端 Service。
• 在 L7 Proxy 中，使用 Frontend 配置监听端口，并使用 rule 配置后端 Service。

如果你需要添加 HTTPS 监听端口，还应联系管理员，为当前项目分配一个 TLS 证书用于加密。

#前提条件

先创建一个 ALB。

#配置 Frontend

# alb-frontend-demo.yaml
apiVersion: crd.alauda.io/v1
kind: Frontend
metadata:
  labels:
    alb2.cpaas.io/name: alb-demo
  name: alb-demo-00080
  namespace: cpaas-system
spec:
  port: 80
  protocol: http
  certificate_name: ''
  backendProtocol: 'http'
  serviceGroup:
    session_affinity_policy: ''
    services:
      - name: hello-world
        namespace: default
        port: 80
        weight: 100

#Frontend 上的操作

#创建

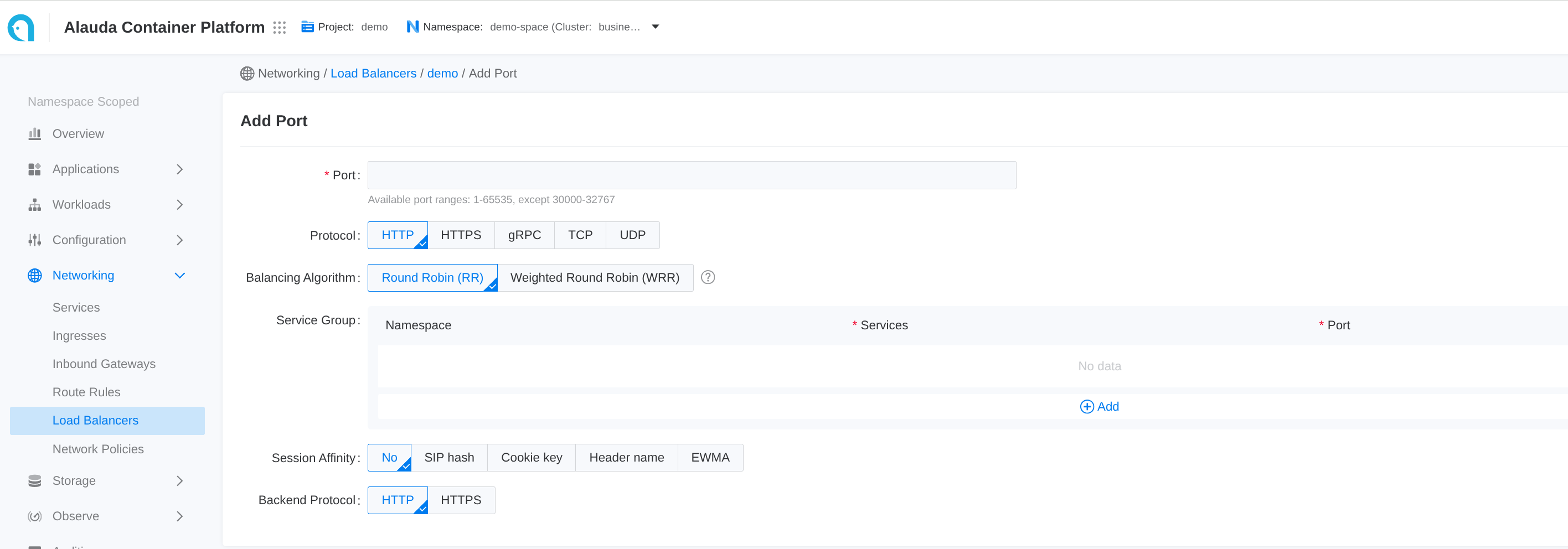

#使用 Web 控制台

1. 前往 容器平台。

2. 在左侧导航栏中，点击 网络 > 负载均衡。

3. 点击负载均衡器名称，进入详情页。

4. 点击 添加端口。

Web UI 中的每个输入项都对应 CR 的一个字段

#使用 CLI

kubectl apply -f alb-frontend-demo.yaml -n cpaas-system

#后续操作

对于来自 HTTP、gRPC 和 HTTPS 端口的流量，除了默认的内部路由组外，你还可以设置更多不同的后端 Service 匹配 规则。负载均衡器会先根据已设置的规则匹配对应的后端 Service；如果规则匹配失败，则会继续匹配前述内部路由组对应的后端 Service。

#相关操作

你可以点击列表页右侧的 ⋮ 图标，或在详情页右上角点击 操作，按需更新默认路由或删除监听端口。

#Rule

Rule 是一个定义 ALB 如何匹配和处理传入请求的 Custom Resource（CR）。

ALB 处理的 Ingress 可以自动转换为规则。

#前提条件

• 配置 ALB
• 配置 Frontend

下面是一个示例 Rule，帮助你快速了解如何使用规则。

apiVersion: crd.alauda.io/v1
kind: Rule
metadata:
  labels:
    alb2.cpaas.io/frontend: alb-demo-00080
    alb2.cpaas.io/name: alb-demo
  name: alb-demo-00080-test
  namespace: cpaas-system
spec:
  backendProtocol: 'https'
  certificate_name: 'a/b'
  dslx:
    - type: URL
      values:
        - - STARTS_WITH
          - /
  priority: 4
  serviceGroup:
    services:
      - name: hello-world
        namespace: default
        port: 80
        weight: 100

#使用 dslx 和优先级匹配请求

#dslx

DSLX 是一种用于描述匹配条件的领域特定语言。
例如，下面的规则会匹配满足以下全部条件的请求：

• url 以 /app-a 或 /app-b 开头
• method 是 post
• url param 的 group 为 vip
• host 是 *.app.com
• header 的 location 是 east-1 或 east-2
• cookie 名称为 uid
• source IP 来自 1.1.1.1-1.1.1.100

dslx:
  - type: METHOD
    values:
      - - EQ
        - POST
  - type: URL
    values:
      - - STARTS_WITH
        - /app-a
      - - STARTS_WITH
        - /app-b
  - type: PARAM
    key: group
    values:
      - - EQ
        - vip
  - type: HOST
    values:
      - - ENDS_WITH
        - .app.com
  - type: HEADER
    key: LOCATION
    values:
      - - IN
        - east-1
        - east-2
  - type: COOKIE
    key: uid
    values:
      - - EXIST
  - type: SRC_IP
    values:
      - - RANGE
        - '1.1.1.1'
        - '1.1.1.100'

#priority

Priority 是一个范围为 0 到 10 的整数，数值越小表示优先级越高。要在 ingress 中配置规则的优先级，可以使用以下 annotation 格式：

# alb.cpaas.io/ingress-rule-priority-$rule_index-$path_index
alb.cpaas.io/ingress-rule-priority-0-0: '10'

对于规则，只需直接在 .spec.priority 中设置一个整数值即可。

#动作

当请求匹配到某条规则后，你可以对该请求应用以下动作：

#后端

#backend protocol

默认情况下，后端协议设置为 HTTP。如果你想使用 TLS 重新加密，可以将其配置为 HTTPS。

#Service Group 和 Session Affinity Policy

你可以在一条规则中配置一个或多个 Service。

默认情况下，ALB 使用轮询（RR）算法在后端 Service 之间分发请求。不过，你可以为单个 Service 分配权重，或选择其他负载均衡算法。

有关更多详情，请参阅 负载均衡算法。

#Rule 上的操作

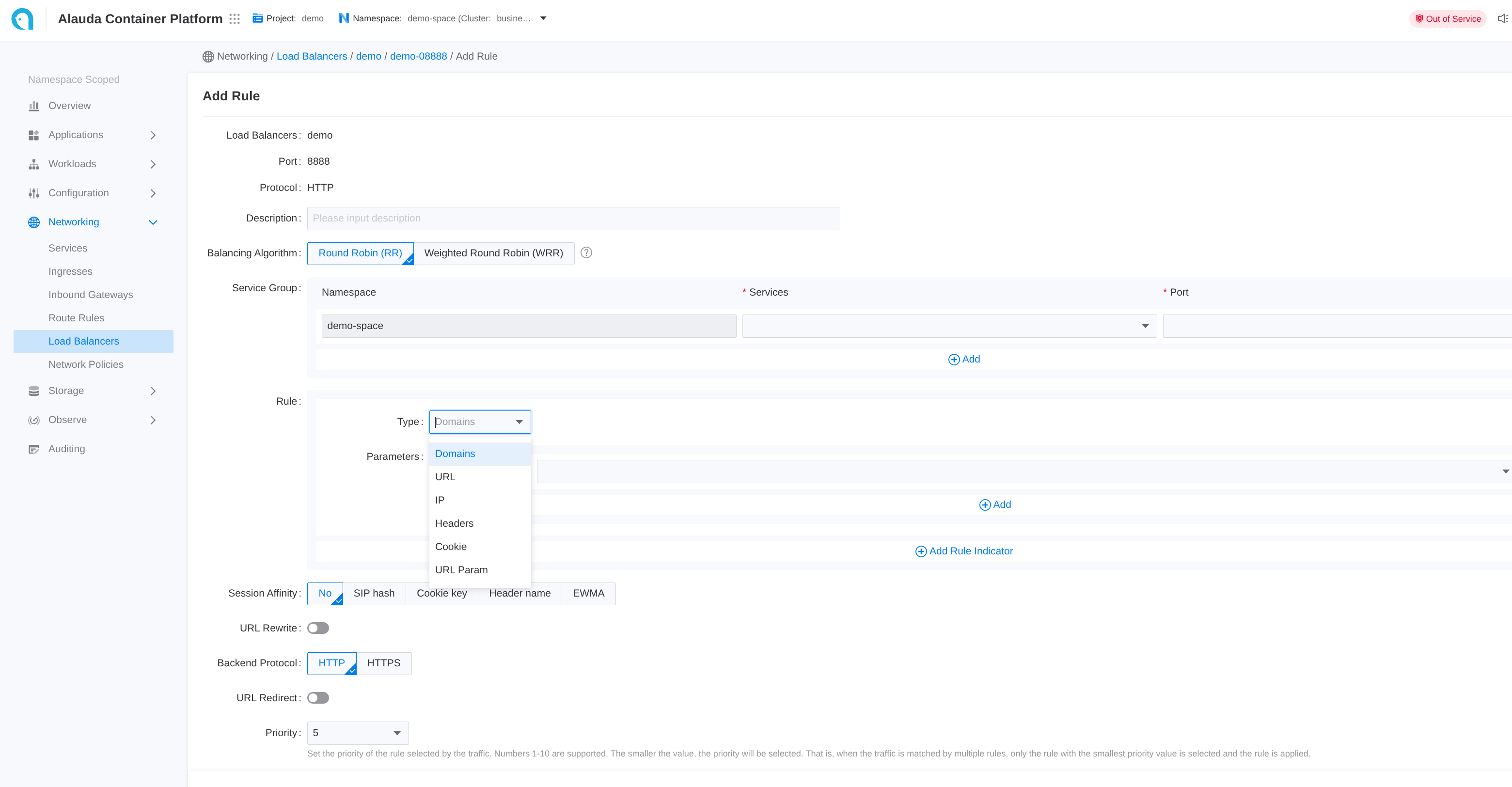

#使用 Web 控制台

1. 进入 容器平台。
2. 在左侧导航栏中，点击 网络 > 负载均衡。
3. 点击负载均衡器名称。
4. 选择监听端口名称。
5. 点击 添加规则。
6. 参考以下说明配置相关参数。
7. 点击 添加。

Web UI 中的每个输入项都对应 CR 的一个字段

#使用 CLI

kubectl apply -f alb-rule-demo.yaml -n cpaas-system

#Https

如果 frontend（ft）协议是 HTTPS 或 GRPCS，规则也可以配置为使用 HTTPS。

你可以在规则或 ingress 中指定证书，以匹配该特定端口的证书。

支持终止，并且如果后端协议是 HTTPS，则可以进行重新加密。但是，你不能为与后端 Service 的通信指定证书。

#Ingress 中的证书 Annotation

可以通过 annotation 跨 namespace 引用证书。

alb.networking.cpaas.io/tls: qq.com=cpaas-system/dex.tls,qq1.com=cpaas-system/dex1.tls

#Rule 中的证书

在 .spec.certificate_name 中，格式为 $secret_namespace/$secret_name

#TLS 模式

#Edge 模式

在 edge 模式下，客户端通过 HTTPS 与 ALB 通信，而 ALB 使用 HTTP 协议与后端 Service 通信。
要实现这一点：

1. 创建使用 https 协议的 ft
2. 创建后端协议为 http 的规则，并通过 .spec.certificate_name 指定证书

#Re-encrypt 模式

在 re-encrypt 模式下，客户端通过 HTTPS 与 ALB 通信，而 ALB 使用 HTTPS 协议与后端 Service 通信。
要实现这一点：

1. 创建使用 https 协议的 ft
2. 创建后端协议为 https 的规则，并通过 .spec.certificate_name 指定证书

#Ingress

#Ingress 同步

每个 ALB 都会创建一个同名的 IngressClass，并处理同一项目内的 ingress。

当 ingress namespace 带有类似 cpaas.io/project: demo 的 label 时，表示该 ingress 属于 demo 项目。

在 .spec.config.projects 配置中包含项目名 demo 的 ALB，会自动将这些 ingress 转换为规则。

#SSL 策略

对于未配置证书的 ingress，ALB 提供了使用默认证书的策略。

你可以使用以下设置配置 ALB 自定义资源：

• .spec.config.defaultSSLStrategy：定义无证书 ingress 的 SSL 策略
• .spec.config.defaultSSLCert：以 $secret_ns/$secret_name 格式设置默认证书

可用的 SSL 策略：

• Never：不在 HTTPS 端口上创建规则（默认行为）
• Always：使用默认证书在 HTTPS 端口上创建规则

#日志和监控

结合日志和监控数据，你可以快速识别并解决负载均衡器问题。

#查看日志

1. 进入 管理员。

2. 在左侧导航栏中，点击 网络管理 > 负载均衡器。

3. 点击 负载均衡器名称。

4. 在 日志 选项卡中，从容器的视角查看负载均衡器运行时日志。

#监控指标

1. 进入 管理员。

2. 在左侧导航栏中，点击 网络管理 > 负载均衡器。

3. 点击 负载均衡器名称。

4. 在 监控 选项卡中，从节点的视角查看负载均衡器的指标趋势信息。

   • Usage Rate：当前节点上负载均衡器对 CPU 和内存的实时使用率。

   • Throughput：负载均衡器实例的整体进出流量。

有关监控指标的更多详细信息，请参阅 ALB 监控。
