    • 准备 Kube-OVN Underlay 物理网络

    Kube-OVN Underlay 传输模式下的容器网络依赖物理网络支持。在部署 Kube-OVN Underlay 网络之前，请与网络管理员协作，提前规划并完成物理网络的相关配置，确保网络连通性。

    目录

    使用说明术语说明环境要求配置示例交换机配置检查网络连通性平台配置

    使用说明

    Kube-OVN Underlay 需要部署在多网卡（NIC）环境中，且 Underlay 子网必须独占一块网卡。该网卡上不能承载其他类型的流量，例如 SSH；这类流量应使用其他网卡。

    使用前，请确保节点服务器至少具备双网卡环境，并建议网卡速率至少为 10 Gbps 或更高（例如 10 Gbps、25 Gbps、40 Gbps）。

    • 网卡一：具有默认路由、已配置 IP 地址、与外部交换机接口互联且配置为 Access 模式的网卡。

    • 网卡二：没有默认路由且未配置 IP 地址、与外部交换机接口互联且配置为 Trunk 模式的网卡。Underlay 子网仅使用网卡二。

    术语说明

    VLAN（Virtual Local Area Network）是一种将局域网在逻辑上划分为多个网段（或更小的 LAN）的技术，以便于虚拟工作组之间进行数据交换。

    VLAN 技术的出现使管理员能够根据实际应用需求，将同一物理局域网中的不同用户在逻辑上划分到不同的广播域中。每个 VLAN 都由一组具有相似需求的计算机工作站组成，并具备与物理形成的 LAN 相同的属性。由于 VLAN 是逻辑划分而非物理划分，因此同一 VLAN 中的工作站不必局限于同一物理区域，它们可以跨越不同的物理 LAN 段存在。

    VLAN 的主要优点包括：

    • 端口隔离。即使在同一交换机上，不同 VLAN 中的端口也无法相互通信。一个物理交换机可以充当多个逻辑交换机。这通常用于控制网络中不同部门和站点之间的相互访问。

    • 网络安全。不同 VLAN 之间不能直接通信，从而消除了广播信息带来的不安全性。VLAN 内的广播和单播流量不会转发到其他 VLAN，有助于控制流量、减少设备投入、简化网络管理并提升网络安全性。

    • 灵活管理。当需要更改用户的网络归属时，无需更换端口或网线，只需更改软件配置即可。

    环境要求

    在 Underlay 模式下，Kube-OVN 会将物理 NIC 桥接到 OVS，并通过该物理 NIC 直接将报文发送到外部网络。二层/三层转发能力依赖底层网络设备。相应的网关、VLAN 和安全策略需要在底层网络设备上预先配置。

    • 网络配置要求

      • Kube-OVN 在启动容器时会通过 ICMP 协议检查网关连通性；底层网关必须能够响应 ICMP 请求。

      • 对于服务访问流量，Pods 会首先将报文发送到网关，而网关必须具备将报文转发回本地子网的能力。

      • 当交换机或桥开启 Hairpin 功能时，必须关闭 Hairpin。如果使用 VMware 虚拟机环境，请将 VMware 主机上的 Net.ReversePathFwdCheckPromisc 设置为 1，此时无需关闭 Hairpin。

      • 作为桥接的 NIC 不能是 Linux Bridge。

      • NIC 绑定模式支持 Mode 0（balance-rr）、Mode 1（active-backup）、Mode 4（802.3ad）、Mode 6（balance-alb），建议使用 0 或 1。其他绑定模式尚未测试，请谨慎使用。

    • IaaS（虚拟化）层配置要求

      • 对于 OpenStack 虚拟机环境，需要禁用对应网络端口的 PortSecurity。

      • 对于 VMware 的 vSwitch 网络，MAC Address Changes、Forged Transmits 和 Promiscuous Mode Operation 都必须设置为 Accept。

      • 对于 AWS、GCE 和 Alibaba Cloud 等公有云，由于不支持用户自定义 MAC 地址，无法支持 Underlay 模式网络。

    配置示例

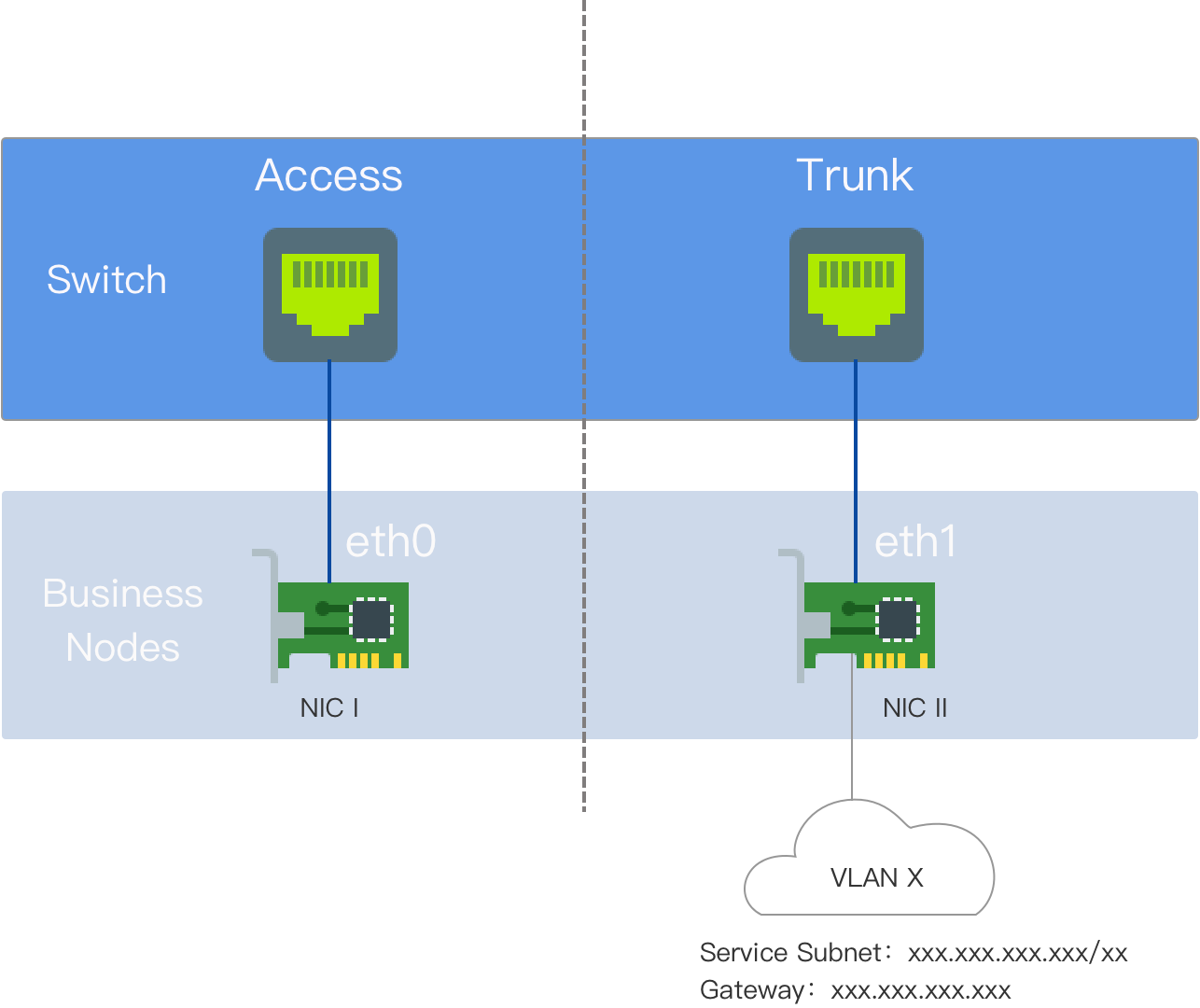

    本示例中的节点为双网卡物理机器。网卡一是具有默认路由的网卡；网卡二没有默认路由且未配置 IP 地址，仅用于 Underlay 子网。网卡二与外部交换机互联。

    • 在交换机侧，与网卡二相连的接口应配置为 Trunk 模式，以允许相应 VLAN 通过。

    • 在对应的 vlan-interface 接口上配置集群子网的网关地址。如果需要双栈，也可以同时配置 IPv6 网关地址。

    • 如果网关位于防火墙后方，需要允许节点访问 cluster-cidr 网络。

    • 服务器网卡无需额外配置。

    交换机配置

    配置 VLAN 接口：

    #
interface Vlan-interface74
  ip address 192.168.74.254 255.255.255.0   //IPv4 gateway address
  ipv6 address 2074::192:168:74:254/64  //IPv6 gateway address
#

    配置与网卡二相连的接口：

    #
interface Ten-GigabitEthernet1/0/19
  port link mode bridge
  port link-type trunk  // Configure the interface to Trunk mode
  undo port trunk permit vlan 1
  port trunk permit vlan 74  // Allow the corresponding VLAN to pass through
#

    检查网络连通性

    测试网卡二是否可以与网关地址通信：

    ip link add ens224.74 link ens224 type vlan id 74  // The NIC name is ens224, and the VLAN ID is 74
ip link set ens224.74 up
ip addr add 192.168.74.200/24 dev ens224.74  // Select a test address within the Underlay subnet, here it's 192.168.74.200/24
ping 192.168.74.254  // If able to ping the gateway, it confirms that the physical environment meets deployment requirements
ip addr del 192.168.74.200/24 dev ens224.74  // Delete the test address after testing
ip link del ens224.74  // Delete the sub-interface after testing

    平台配置

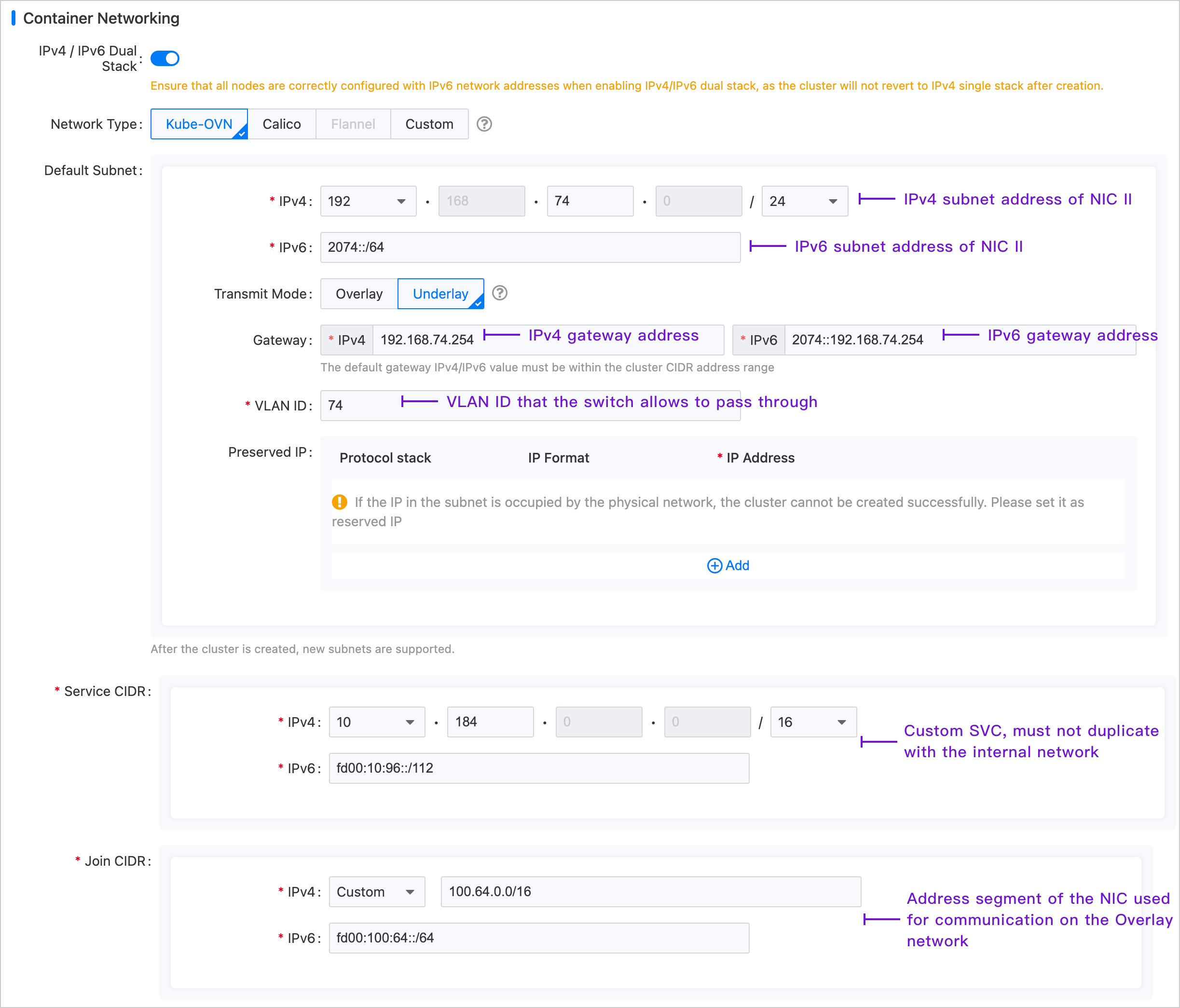

    在左侧导航栏中，点击 Cluster Management > Cluster，然后点击 Create Cluster。关于集群创建路径的选择，请参见 Clusters Overview，容器网络配置如下图所示。

    注意：Join 子网在 Underlay 环境中没有实际意义，主要用于后续创建 Overlay 子网，为节点与容器组之间的通信提供所需的 IP 地址范围。
