    • 了解 Kube-OVN CNI

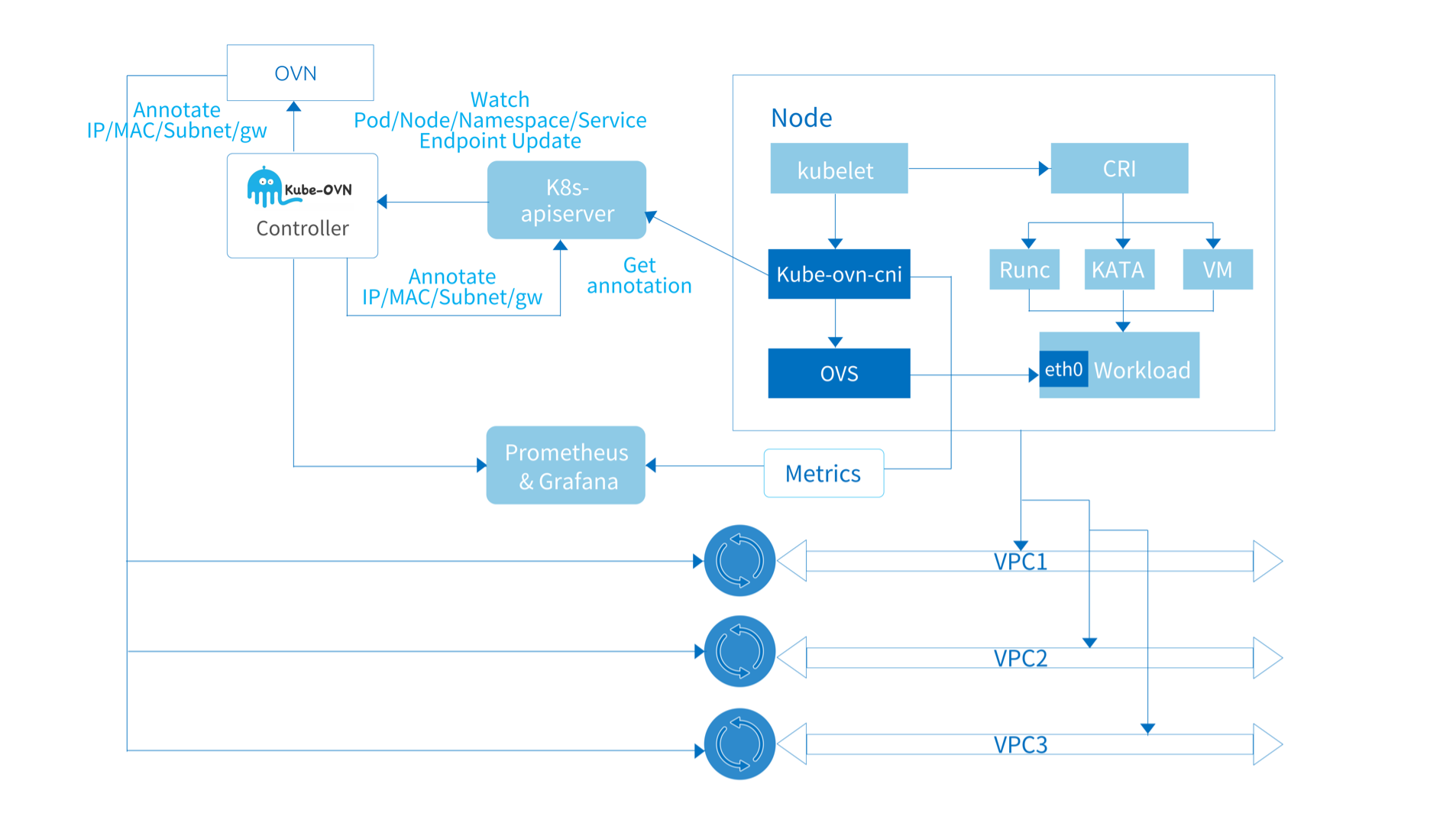

    Kube-OVN 提供了连接 Kubernetes 网络与 OVN 的 CNI 架构、组件和交互。

    总体而言，Kube-OVN 充当 Kubernetes 与 OVN 之间的桥梁，将成熟的 SDN 与 Cloud Native 结合起来。 这意味着 Kube-OVN 不仅实现了 Kubernetes 下的网络规范，例如 CNI、Service 和 Networkpolicy， 还将大量 SDN 领域的能力带入云原生，例如逻辑交换机、逻辑路由器、VPC、网关、QoS、ACL 和流量镜像。

    Kube-OVN 也保持了良好的开放性，可与许多技术方案集成，例如 Cilium、Submariner、Prometheus、KubeVirt 等。

    Kube-OVN 的组件大致可分为三类。

    • 上游 OVN/OVS 组件。
    • 核心 Controller 和智能体。
    • 监控、运维工具和扩展组件。

    目录

    上游 OVN/OVS 组件ovn-centralovs-ovn核心 Controller 和智能体kube-ovn-controllerkube-ovn-cni监控、运维工具和扩展组件kube-ovn-speakerkube-ovn-pingerkube-ovn-monitorkubectl-ko

    上游 OVN/OVS 组件

    这类组件来自 OVN/OVS Community，并针对 Kube-OVN 的使用场景做了特定修改。 OVN/OVS 本身是一个成熟的 SDN 系统，用于管理虚拟机和容器， 我们强烈建议对 Kube-OVN 实现感兴趣的用户先阅读 ovn-architecture(7)， 以了解 OVN 是什么以及如何与之集成。 Kube-OVN 使用 OVN 的 northbound 接口来创建和协调虚拟网络，并将网络概念映射到 Kubernetes 中。

    所有与 OVN/OVS 相关的组件都已打包为镜像，可直接在 Kubernetes 中运行。

    ovn-central

    ovn-central Deployment 运行 OVN 的控制平面组件，包括 ovn-nb、ovn-sb 和 ovn-northd。

    • ovn-nb：保存虚拟网络配置，并提供虚拟网络管理 API。kube-ovn-controller 主要会与 ovn-nb 交互以配置虚拟网络。
    • ovn-sb：保存由 ovn-nb 的逻辑网络生成的逻辑流表，以及每个节点的实际物理网络状态。
    • ovn-northd：将 ovn-nb 的虚拟网络转换为 ovn-sb 中的逻辑流表。

    多个 ovn-central 实例会通过 Raft 协议同步数据，以确保高可用。

    ovs-ovn

    ovs-ovn 以 DaemonSet 形式运行在每个节点上，Pod 内运行 openvswitch、ovsdb 和 ovn-controller。 这些组件作为 ovn-central 的智能体，将逻辑流表转换为真实的网络配置。

    资源限制

    在大型集群中，ovs-ovn DaemonSet 中的 openvswitch 容器可能会超出其默认资源限制：

    • 内存压力 — 容器会被 OOMKilled，Pod 重启（退出码 137）。
    • CPU 压力 — 在 Pod 创建/删除突发、较大的逻辑流更新或高包速率等高负载情况下，容器可能触及其 CPU 限制。ovn-controller 和 ovs-vswitchd 会被限流——Pod 不会被杀死，但 CPU 资源不足可能导致偶发丢包（数据平面无法跟上），同时 Pod 网络启动变慢、转发延迟增加。

    当出现上述任一情况时，请提高相关限制：

    kubectl edit ds ovs-ovn -n kube-system

    在 openvswitch 容器的 resources 配置块中，提高 limits.memory / limits.cpu（以及对应的 requests）。对于长期运行的集群，请在 kube-ovn Helm values 中的 ovs-ovn.resources 下设置相同的值，以便升级后仍然保留这些更改。

    核心 Controller 和智能体

    这部分是 Kube-OVN 的核心组件，作为 OVN 与 Kubernetes 之间的桥梁，连接两个系统并在其间转换网络概念。 大多数核心功能都由这些组件实现。

    kube-ovn-controller

    该组件负责将 Kubernetes 中的所有资源转换为 OVN 资源，并作为整个 Kube-OVN 系统的控制平面。 kube-ovn-controller 会监听所有与网络功能相关的资源事件，并根据资源变化更新 OVN 中的逻辑网络。主要监听的资源包括：

    Pod、Service、Endpoint、Node、NetworkPolicy、VPC、Subnet、Vlan、ProviderNetwork。

    以 Pod 事件为例，kube-ovn-controller 会监听 Pod 创建事件，通过内置的内存型 IPAM 功能分配地址， 并调用 ovn-central 创建逻辑端口、静态路由以及可能的 ACL 规则。 接下来，kube-ovn-controller 会将分配的地址以及 CIDR、gateway、route 等 subnet 信息写入 Pod 的注解。 随后，kube-ovn-cni 会读取该注解，并据此配置本地网络。

    kube-ovn-cni

    该组件以 DaemonSet 形式运行在每个节点上，实现 CNI 接口，并操作本地 OVS 以配置本地网络。

    这个 DaemonSet 会将 kube-ovn 二进制文件复制到每台机器上，作为 kubelet 与 kube-ovn-cni 之间交互的工具。 该二进制文件会将对应的 CNI 请求发送给 kube-ovn-cni 进行后续操作。 默认情况下，该二进制文件会被复制到 /opt/cni/bin 目录。

    kube-ovn-cni 会配置特定网络以执行相应的流量操作，主要任务包括：

    1. 配置 ovn-controller 和 vswitchd。
    2. 处理 CNI Add/Del 请求：
      1. 创建或删除 veth pair，并绑定或解绑到 OVS 端口。
      2. 配置 OVS 端口。
      3. 更新主机 iptables/ipset/route 规则。
    3. 动态更新网络 QoS。
    4. 创建并配置 ovn0 NIC，以连接容器网络和主机网络。
    5. 配置主机 NIC，以实现 Vlan/Underlay/EIP。
    6. 动态配置集群间网关。

    监控、运维工具和扩展组件

    这些组件提供监控、诊断、运维工具和外部接口，用于扩展 Kube-OVN 的核心网络能力并简化日常运维。

    kube-ovn-speaker

    该组件是一个运行在带有特定标签节点上的 DaemonSet，用于向外部发布路由，使外部可以通过 Pod IP 直接访问容器。有关部署和 BGP 选项，请参见 Configure BGP。

    kube-ovn-pinger

    该组件是一个运行在每个节点上的 DaemonSet，用于收集 OVS 状态信息、节点网络质量、网络延迟等。

    kube-ovn-monitor

    该组件用于收集 OVN 状态信息和监控指标。

    kubectl-ko

    该组件是一个 kubectl 插件，可快速执行常见操作。
