    • 配置 SR-IOV

    通过配置物理服务器节点支持创建带有 SR-IOV（Single Root I/O Virtualization）网卡的虚拟机，实现虚拟机的更低延迟，同时支持独立 IPv6 以及双栈 IPv4/IPv6 功能。

    目录

    术语约束与限制前提条件Chart镜像操作步骤结果验证相关说明CentOS 虚拟机内核参数配置

    术语

    术语定义
    Multus CNI作为其他 CNI 插件的中间件，使 Kubernetes 支持 Pod 多网卡。
    SR-IOV允许对节点上的物理 NIC 进行虚拟化，将其拆分为多个 VF 供 Pod 或虚拟机使用，提供更优异的网络性能。
    VF从物理 PCI 设备创建的虚拟设备；VF 可以直接分配给虚拟机或容器，类似独立的物理 PCI 设备，显著提升 I/O 性能。

    约束与限制

    SR-IOV 功能依赖 glibc，仅支持 glibc 2.34 及以上版本。但 Kylin V10 和 CentOS 7.x 操作系统均不支持该版本，因此这两个操作系统上无法使用 SR-IOV 功能。

    前提条件

    获取以下 charts 和镜像并上传至镜像仓库。本文档以仓库地址 build-harbor.example.cn 为例，具体获取 charts 和镜像的方法请联系相关人员。

    Chart

    • build-harbor.example.cn/example/chart-sriov-network-operator:v3.15.0

    镜像

    • build-harbor.example.cn/3rdparty/sriov/sriov-network-operator:4.13
    • build-harbor.example.cn/3rdparty/sriov/sriov-network-operator-config-daemon:4.13
    • build-harbor.example.cn/3rdparty/sriov/sriov-cni:4.13
    • build-harbor.example.cn/3rdparty/sriov/ib-sriov-cni:4.13
    • build-harbor.example.cn/3rdparty/sriov/sriov-network-device-plugin:4.13
    • build-harbor.example.cn/3rdparty/sriov/network-resources-injector:4.13
    • build-harbor.example.cn/3rdparty/sriov/sriov-network-operator-webhook:4.13
    • build-harbor.example.cn/3rdparty/kubectl:v3.15.1

    操作步骤

    注意：以下所有命令均在终端执行。

    在物理机 BIOS 中启用 SR-IOV

    配置前，使用以下命令查看主板信息。

    dmidecode -t 1
# dmidecode 3.3
Getting SMBIOS data from sysfs.
SMBIOS 2.7 present.

Handle 0x0100, DMI type 1, 27 bytes
System Information
    Product Name: PowerEdge R620
    Version: Not Specified
    Serial Number: 7SJNF62
    UUID: 4c4c4544-0053-4a10-804e-b7c04f463632
    Wake-up Type: Power Switch
    SKU Number: SKU=NotProvided;ModelName=PowerEdge R620
    Family: Not Specified

    BIOS 中启用 SR-IOV 的操作因服务器厂商不同而异，请参考对应厂商文档。一般步骤如下：

    1. 重启服务器。

    2. BIOS POST 期间屏幕显示品牌 Logo 时，按 F2 键进入系统设置。

    3. 点击 Processor Settings > Virtualization Technology，将 Virtualization Technology 设置为 Enabled。

    4. 点击 Settings > Integrated devices，将 SR-IOV Global Enable 设置为 Enabled。

    5. 保存配置并重启服务器。

    启用 IOMMU

    启用 IOMMU 的操作因操作系统不同而异，请参考对应操作系统文档。本文档以 CentOS 为例。

    1. 编辑 /etc/default/grub 文件，在 GRUB_CMDLINE_LINUX 配置项中添加 intel_iommu=on iommu=pt。

      GRUB_CMDLINE_LINUX="crashkernel=auto rd.lvm.lv=centos/root rhgb quiet intel_iommu=on iommu=pt"

    2. 执行以下命令生成 grub.cfg 文件。

      grub2-mkconfig -o /boot/grub2/grub.cfg

    3. 重启服务器。

    4. 执行以下命令，若输出包含 IOMMU enabled，表示启用成功。

      dmesg | grep -i iommu

    在系统内核加载 VFIO 模块

    1. 执行以下命令加载 vfio-pci 模块。

      modprobe vfio-pci

    2. 加载后执行以下命令，若能正常显示配置信息，则 VFIO 内核模块加载成功。

      # CentOS 下检查 VFIO 加载状态
lsmod | grep vfio
vfio_pci               41993  0
vfio_iommu_type1       22440  0
vfio                   32657  2 vfio_iommu_type1, vfio_pci
irqbypass              13503  2 kvm, vfio_pc


# Ubuntu 下检查 VFIO 加载状态
cat /lib/modules/$(uname -r)/modules.builtin | grep vfio
kernel/drivers/vfio/vfio.ko
kernel/drivers/vfio/vfio_virqfd.ko
kernel/drivers/vfio/vfio_iommu_type1.ko
kernel/drivers/vfio/pci/vfio-pci-core.ko
kernel/drivers/vfio/pci/vfio-pci.ko

    创建 VF 设备

    1. 执行以下命令查看当前支持的 VF 设备。

      find /sys -name *vfs*

/sys/devices/pci0000:00/0000:00:03.0/0000:05:00.1/sriov_totalvfs
/sys/devices/pci0000:00/0000:00:03.0/0000:05:00.1/sriov_numvfs
/sys/devices/pci0000:00/0000:00:03.0/0000:05:00.0/sriov_totalvfs
/sys/devices/pci0000:00/0000:00:03.0/0000:05:00.0/sriov_numvfs

      输出信息说明：

      • 0000:05:00 .1：SR-IOV 物理 NIC enp5s0f1 的 PCI 地址。

      • 0000:05:00 .0：SR-IOV 物理 NIC enp5s0f0 的 PCI 地址。

      • sriov_totalvfs：支持的 VF 数量。

      • sriov_numvfs：当前 VF 数量。

    2. 执行以下命令查看物理机的 NIC 信息。

      ifconfig

enp5s0f0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.66.213  netmask 255.255.255.0  broadcast 192.168.66.255
        inet6 1066::192:168:66:213  prefixlen 112  scopeid 0x0<global>
        inet6 fe80::a236:9fff:fe29:6c00  prefixlen 64  scopeid 0x20<link>
        ether a0:36:9f:29:6c:00  txqueuelen 1000  (Ethernet)
        RX packets 13889  bytes 1075801 (1.0 MB)
        RX errors 0  dropped 1603  overruns 0  frame 0
        TX packets 5057  bytes 440807 (440.8 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

enp5s0f1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet6 fe80::a236:9fff:fe29:6c02  prefixlen 64  scopeid 0x20<link>
        ether a0:36:9f:29:6c:02  txqueuelen 1000  (Ethernet)
        RX packets 1714  bytes 227506 (227.5 KB)
        RX errors 0  dropped 1604  overruns 0  frame 0
        TX packets 70  bytes 19241 (19.2 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

    3. 执行命令 ethtool -i <NIC 名称> 获取对应物理 NIC 的 PCI 地址，如下所示。

      ethtool -i enp5s0f0
driver: ixgbe
version: 5.15.0-76-generic
firmware-version: 0x8000030d, 14.5.8
expansion-rom-version:
bus-info: 0000:05:00.0     ## enp5s0f0 NIC 的 PCI 地址
supports-statistics: yes
supports-test: yes
supports-eeprom-access: yes
supports-register-dump: yes
supports-priv-flags: yes


ethtool -i enp5s0f1
driver: ixgbe
version: 5.15.0-76-generic
firmware-version: 0x8000030d, 14.5.8
expansion-rom-version:
bus-info: 0000:05:00.1    ## enp5s0f1 NIC 的 PCI 地址
supports-statistics: yes
supports-test: yes
supports-eeprom-access: yes
supports-register-dump: yes
supports-priv-flags: yes

    4. 执行以下命令创建 VF。本文档以配置 enp5s0f1 NIC 为例，若需虚拟化多个 NIC，需全部配置。

      cat /sys/devices/pci0000:00/0000:00:03.0/0000:05:00.1/sriov_totalvfs   ## 查看支持的 VF 数量
63

echo 8 > /sys/devices/pci0000:00/0000:00:03.0/0000:05:00.1/sriov_numvfs  ## 设置当前 VF 数量

cat /sys/devices/pci0000:00/0000:00:03.0/0000:05:00.1/sriov_numvfs   ## 查看当前 VF 数量
8

    5. 执行以下命令检查 VF 是否创建成功。

      注意：可看到配置的 8 个 VF 地址，如 05:10.1，这些 VF 地址需补充 域标识符，最终格式为：0000:05:10.1。

      lspci | grep Virtual
00:11.0 PCI bridge: Intel Corporation C600/X79 series chipset PCI Express Virtual Root Port (rev 05)
05:10.1 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
05:10.3 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
05:10.5 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
05:10.7 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
05:11.1 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
05:11.3 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
05:11.5 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
05:11.7 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)

    绑定 VFIO 驱动

    1. 下载 绑定脚本，执行 python3 dpdk-devbind.py -b vfio-pci <带域标识符的 VF 地址> 命令，将 enp5s0f1 NIC 的 8 个 VF 绑定到 vfio-pci 驱动，示例如下。

      python3 dpdk-devbind.py -b vfio-pci 0000:05:10.1
python3 dpdk-devbind.py -b vfio-pci 0000:05:10.3
python3 dpdk-devbind.py -b vfio-pci 0000:05:10.5
python3 dpdk-devbind.py -b vfio-pci 0000:05:10.7
python3 dpdk-devbind.py -b vfio-pci 0000:05:11.1
python3 dpdk-devbind.py -b vfio-pci 0000:05:11.3
python3 dpdk-devbind.py -b vfio-pci 0000:05:11.5
python3 dpdk-devbind.py -b vfio-pci 0000:05:11.7

    2. 绑定成功后，执行以下命令检查绑定结果。在输出结果的 Network devices using DPDK-compatible driver 区域查找已绑定的 VF，其中 VF 设备 ID 为 10ed。

      python3 dpdk-devbind.py --status

Network devices using DPDK-compatible driver
============================================
0000:05:10.1 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf
0000:05:10.3 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf
0000:05:10.5 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf
0000:05:10.7 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf
0000:05:11.1 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf
0000:05:11.3 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf
0000:05:11.5 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf
0000:05:11.7 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf

Network devices using kernel driver
===================================
0000:01:00.0 'NetXtreme BCM5720 Gigabit Ethernet PCIe 165f' if=eno1 drv=tg3 unused=vfio-pci
0000:01:00.1 'NetXtreme BCM5720 Gigabit Ethernet PCIe 165f' if=eno2 drv=tg3 unused=vfio-pci
0000:02:00.0 'NetXtreme BCM5720 Gigabit Ethernet PCIe 165f' if=eno3 drv=tg3 unused=vfio-pci
0000:02:00.1 'NetXtreme BCM5720 Gigabit Ethernet PCIe 165f' if=eno4 drv=tg3 unused=vfio-pci
0000:05:00.0 'Ethernet 10G 2P X520 Adapter 154d' if=enp5s0f0 drv=ixgbe unused=vfio-pci *Active*
0000:05:00.1 'Ethernet 10G 2P X520 Adapter 154d' if=enp5s0f1 drv=ixgbe unused=vfio-pci

No 'Baseband' devices detected
==============================

No 'Crypto' devices detected
============================

No 'DMA' devices detected
=========================

No 'Eventdev' devices detected
==============================

No 'Mempool' devices detected
=============================

No 'Compress' devices detected
==============================

No 'Misc (rawdev)' devices detected
===================================

No 'Regex' devices detected
===========================

    部署 Multus CNI 插件

    1. 进入 平台管理。

    2. 在左侧导航栏点击 集群管理 > 集群。

    3. 点击虚拟机集群名称，切换到 插件 标签页。

      • 部署 Multus CNI 插件。

    部署 sriov-network-operator

    执行以下命令部署 sriov-network-operator。

    REGISTRY=<$registry>  # 将 <$registry> 替换为 sriov-network-operator 镜像所在仓库地址，例如：REGISTRY=build-harbor.example.cn
NICSELECTOR=["<nics>"] # 将 <nics> 替换为 NIC 名称，例如：NICSELECTOR=["ens802f1","ens802f2"]，多个用逗号分隔
NUMVFS=<numVfs> # 将 <numVfs> 替换为 VF 数量，例如：NUMVFS=8

cat <<EOF | kubectl create -f -
apiVersion: operator.alauda.io/v1alpha1
kind: AppRelease
metadata:
  annotations:
    auto-recycle: "true"
    interval-sync: "true"
  name: sriov-network-operator
  namespace: cpaas-system
spec:
  destination:
    cluster: ""
    namespace: "kube-system"
  source:
    charts:
    - name: <chartName> # 将 <chartName> 替换为实际 chart 路径，例如：name = example/chart-sriov-network-operator
      releaseName: sriov-network-operator
      targetRevision: v3.15.0
    repoURL: $REGISTRY
  timeout: 120
  values:
    global:
      registry:
        address: $REGISTRY
    networkNodePolicy:
      nicSelector: $NICSELECTOR
      numVfs: $NUMVFS
EOF

    为物理节点设置节点角色标识标签

    注意：执行此操作前，确保 sriov-network-operator 的 Pod 正常运行。

    1. 进入 平台管理。

    2. 在左侧导航栏点击 集群管理 > 集群。

    3. 点击集群名称，切换到 节点 标签页。

    4. 点击支持 SR-IOV 的物理节点 ⋮ > 更新节点标签。

    5. 设置节点标签如下：

      • node-role.kubernetes.io/worker: ""

    6. 点击 更新。

    检查资源是否创建成功

    在 CLI 工具中执行命令 kubectl -n cpaas-system get sriovnetworknodestates，检查是否成功创建 sriovnetworknodestates 资源。若看到如下类似输出，表示创建成功。若资源创建失败，请检查 Multus CNI 插件和 sriov-network-operator 是否部署成功。

    kubectl -n cpaas-system get sriovnetworknodestates
NAME                      SYNC STATUS           AGE
192.168.254.88            Succeeded             5d22h

    为物理节点设置 SR-IOV 节点特性标签

    注意：执行此操作前，确保 sriovnetworknodestates 资源已成功创建。

    1. 进入 平台管理。

    2. 在左侧导航栏点击 集群管理 > 集群。

    3. 点击集群名称，切换到 节点 标签页。

    4. 点击支持 SR-IOV 的物理节点 ⋮ > 更新节点标签。

    5. 设置节点标签如下：

      • feature.node.kubernetes.io/network-sriov.capable: "true"

    检查 NIC 设备支持情况

    1. 执行命令 lspci -n -s <带域标识符的 VF 地址>，获取当前 NIC 设备的厂商 ID 和设备 ID，如下所示。

      lspci -n -s 0000:05:00.1
05:00.1 0200: 8086:154d (rev 01)

      输出说明：

      • 8086：厂商 ID。
      • 154d：设备 ID。

    2. 执行命令 lspci -s <带域标识符的 VF 地址> -vvv | grep Ethernet，获取当前 NIC 名称，如下所示。

      lspci -s 0000:05:00.1 -vvv | grep Ethernet
05:00.1 Ethernet controller: Intel Corporation Ethernet 10G 2P X520 Adapter (rev 01)

    3. 在 cpaas-system 命名空间中，找到名为 supported-nic-ids 的 ConfigMap 类型配置文件，检查其 data 部分是否包含当前 NIC 的配置信息。

      注意：若当前 NIC 不在支持列表中，需要参考步骤 4将 NIC 添加到配置文件；若已在支持列表中，则跳过步骤 4。

      kind: ConfigMap
apiVersion: v1
metadata:
  name: supported-nic-ids
  namespace: cpaas-system
data:
  Broadcom_bnxt_BCM57414_2x25G: 14e4 16d7 16dc
  Broadcom_bnxt_BCM75508_2x100G: 14e4 1750 1806
  Intel_i40e_10G_X710_SFP: 8086 1572 154c
  Intel_i40e_25G_SFP28: 8086 158b 154c
  Intel_i40e_40G_XL710_QSFP: 8086 1583 154c
  Intel_i40e_X710_X557_AT_10G: 8086 1589 154c
  Intel_i40e_XXV710: 8086 158a 154c
  Intel_i40e_XXV710_N3000: 8086 0d58 154c
  Intel_ice_Columbiaville_E810: 8086 1591 1889
  Intel_ice_Columbiaville_E810-CQDA2_2CQDA2: 8086 1592 1889
  Intel_ice_Columbiaville_E810-XXVDA2: 8086 159b 1889
  Intel_ice_Columbiaville_E810-XXVDA4: 8086 1593 1889

    4. 以 <NIC 名称>: <厂商 ID> <设备 ID> <VF 设备 ID> 格式将当前 NIC 添加到支持列表的 data 部分，如下所示。

      kind: ConfigMap
apiVersion: v1
metadata:
  name: supported-nic-ids
  namespace: cpaas-system
data:
  Broadcom_bnxt_BCM57414_2x25G: 14e4 16d7 16dc
  Broadcom_bnxt_BCM75508_2x100G: 14e4 1750 1806

  Intel_Corporation_X520: 8086 154d 10ed            ## 新增 NIC 信息

  Intel_i40e_10G_X710_SFP: 8086 1572 154c
  Intel_i40e_25G_SFP28: 8086 158b 154c
  Intel_i40e_40G_XL710_QSFP: 8086 1583 154c
  Intel_i40e_X710_X557_AT_10G: 8086 1589 154c
  Intel_i40e_XXV710: 8086 158a 154c
  Intel_i40e_XXV710_N3000: 8086 0d58 154c
  Intel_ice_Columbiaville_E810: 8086 1591 1889
  Intel_ice_Columbiaville_E810-CQDA2_2CQDA2: 8086 1592 1889
  Intel_ice_Columbiaville_E810-XXVDA2: 8086 159b 1889
  Intel_ice_Columbiaville_E810-XXVDA4: 8086 1593 1889

      参数配置说明：

      • Intel_Corporation_X520：NIC 名称，可自定义。
      • 8086：厂商 ID。
      • 154d：设备 ID。
      • 10ed：VF 设备 ID，可在绑定结果中查看。

    配置 IP 地址

    登录交换机配置 DHCP（动态主机配置协议）。

    注意：若无法使用 DHCP，请在虚拟机中手动配置 IP 地址。

    结果验证

    1. 进入 容器平台。

    2. 在左侧导航栏点击 虚拟化 > 虚拟机。

    3. 点击 创建虚拟机，添加辅助网卡时，选择 SR-IOV 作为 网络类型。

    4. 完成虚拟机创建。

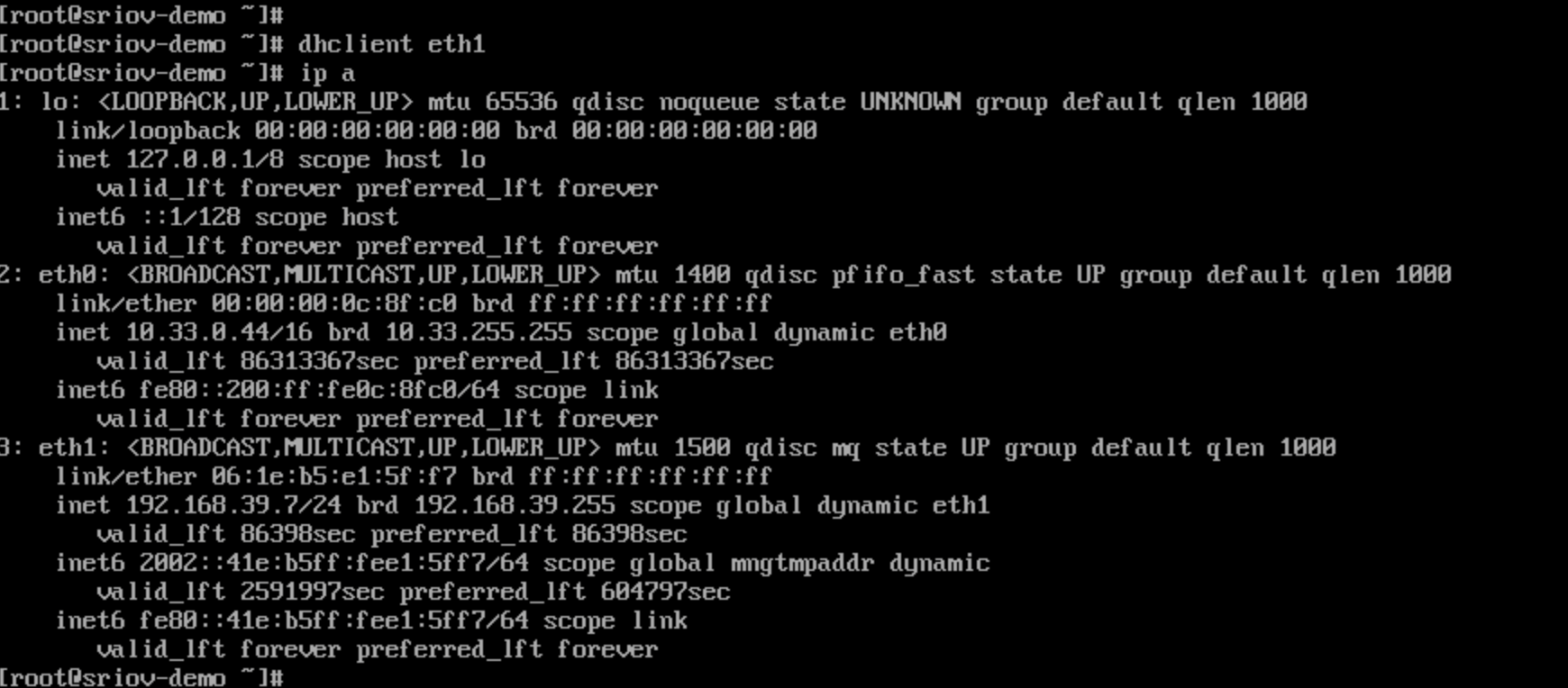

    5. 通过 VNC 访问虚拟机，应该能看到 eth1 成功获取 IP 地址，表示配置成功。

    相关说明

    CentOS 虚拟机内核参数配置

    CentOS 虚拟机使用 SR-IOV 网卡后，需要修改对应 NIC 的内核参数，具体步骤如下。

    1. 打开终端，执行以下命令修改对应 NIC 的内核参数。将命令中的 <NIC 名称> 替换为实际 NIC 名称。

      sysctl -w net.ipv4.conf.<NIC Name>.rp_filter=2
echo "net.ipv4.conf.<NIC Name>.rp_filter=2" >> /etc/sysctl.conf

    2. 执行以下命令加载并应用 /etc/sysctl.conf 文件中的所有内核参数命令，使内核配置生效。输出信息中值为 2 表示修改成功。

      sysctl -p

      输出信息：

      net.ipv4.conf.<NIC Name>.rp_filter = 2
