网络图
Alauda Security Service 中的网络图可为你的环境中的部署、网络流量和网络策略提供高级和详细的可见性。你可以使用它来了解工作负载通信、检查已观察到的流量和潜在流量，并评估网络策略覆盖范围。
Alauda Security Service 会分析每个受保护集群中的网络策略，显示哪些部署可以相互通信，并突出显示对外部网络的访问。它还会跟踪正在运行的部署及其流量模式。
网络图中的实体
内部实体
内部实体表示部署与私有地址空间中一个 IP 地址之间的连接，如 RFC 1918 所定义。更多详情请参见“涉及内部实体的连接”。
外部实体
外部实体表示部署与私有地址空间之外的一个 IP 地址之间的连接，如 RFC 1918 所定义。更多详情请参见“网络图中的外部实体和连接”。
网络组件
在当前 UI 中，顶部控件包括：
- CL：集群范围
- NS：命名空间范围
- D：部署范围
- 管理 CIDR 块
- 网络策略生成器
- 活动流
- 过去一小时
- 显示选项
- 图例
请先选择一个集群，然后再通过命名空间和部署缩小视图范围。如果未选择任何命名空间，在你至少选择一个命名空间之前，页面可保持在 Nothing to render yet 状态。选择命名空间后，图会渲染可见的命名空间和部署节点，并通过 Filter deployments 字段启用部署过滤。
重要： 当前 UI 提示此版本与
AdminNetworkPolicy (ANP)、BaselineAdminNetworkPolicy (BANP)或 CNI 特定的网络资源不兼容。如果存在这些资源，隔离标签和生成的网络策略可能会被错误表示。
网络流量
网络图支持两种流量可视化方式：
- 活动流量：显示所选命名空间或部署的已观察到的实时流量。你可以调整所显示数据的时间范围。
- 非活动流：显示由网络策略允许的潜在流量，帮助你识别为了实现更严格隔离而可能需要额外策略的位置。
在当前图视图中，选择如 cert-manager 这样的命名空间时，会在所选时间窗口中渲染该命名空间节点及其相关部署和内部实体。
网络策略
你可以查看所选组件的现有策略，或识别没有策略的组件。网络图还支持通过 Network policy generator 进行策略生成和模拟工作流。
你可以与网络图交互，以查看项目的更多详细信息，并执行诸如将网络流量添加到你的基线之类的操作。

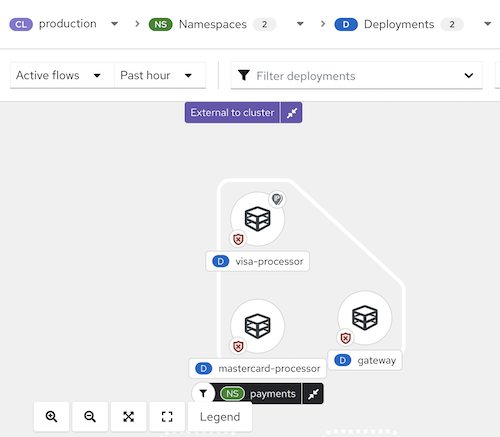

图 1 网络图示例
使用网络图的提示
- 打开图例，了解用于命名空间、部署和连接的符号。
- 根据当前视图，使用显示选项控件显示或隐藏图注。
- Alauda Security Service 会检测网络流量变化，例如节点加入或离开。当检测到变化时，会出现通知并显示可用更新的数量。单击通知可刷新图。
在当前图例中，图解释了以下可见类别：
- 节点类型，包括 Deployment 和 External CIDR block
- 命名空间类型，包括 Filtered namespace、Related namespace 和 Related namespace grouping
- 部署类型，包括 Filtered deployment
- 部署徽标，包括：
- Anomalous traffic detected
- Connected to external entities
- Isolated by network policy rules
- All traffic allowed (No network policies)
- Only has an ingress network policy
- Only has an egress network policy
当你在图中单击某个项目时，带有可折叠部分的侧边图表会显示该项目的详细信息。你可以检查：
- 部署
- 命名空间
- 外部实体
- CIDR 块
- 外部组
侧边图表会根据你的选择显示相关信息。项目名称旁边的 D 或 NS 标签（例如，“visa-processor”）表示它是部署还是命名空间。以下是部署的侧边图表示例：

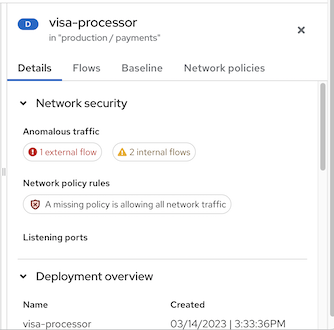

图 2 部署侧边图表示例
查看命名空间时，侧边图表可能包含搜索字段、部署上下文，以及所选范围可用的网络策略相关信息。

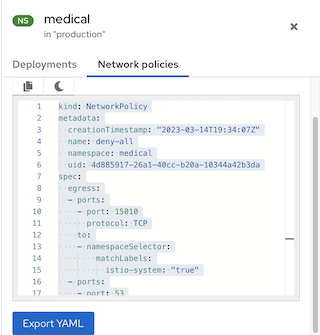

图 3 命名空间侧边图表示例
内部实体的场景
内部实体连接的常见场景包括：
- 接受连接的部署（服务器）发生 IP 地址变更或被删除，而客户端仍尝试访问它
- 部署与 orchestrator API 通信
- 部署使用网络 CNI 插件进行通信（例如，Calico）
- Sensor 重启，导致 IP 地址与历史部署的映射被重置（例如，当 Sensor 无法识别历史实体的 IP 地址或现有实体的历史 IP 地址时）
- 涉及未由 orchestrator 管理的实体的连接（有时显示为 outside the cluster），但使用了 RFC 1918 定义的私有地址空间中的 IP 地址
内部实体会用图标标识。单击 Internal entities 可显示这些实体的流量。
查看命名空间中的部署详情
要查看命名空间中部署的详细信息：
- 在 Alauda Security Service 门户中，转到 Network Graph，然后从下拉列表中选择你的集群。
- 单击 Namespaces 列表，并使用搜索字段查找命名空间，或选择单个命名空间。
- 单击 Deployments 列表，并使用搜索字段查找部署，或选择要在网络图中显示的单个部署。
- 在网络图中，单击某个部署以查看信息图表。
- 查看所选部署可用的部署详情、已观察到的流量信息、基线相关上下文或网络策略相关信息。
Kubernetes NetworkPolicy 资源使用标签来选择 pod，并定义允许的 ingress 和 egress 流量规则。Alauda Security Service 会直接在网络图中发现并显示这些信息。
查看网络策略
要查看网络策略：
- 在 Alauda Security Service 门户中，转到 Network Graph，然后从下拉列表中选择你的集群。
- 单击 Namespaces 列表并选择单个命名空间，或使用搜索字段查找命名空间。
- 单击 Deployments 列表并选择单个部署，或使用搜索字段查找部署。
- 在网络图中，单击某个部署以查看信息图表。
- 在所选部署或命名空间的详情区域中，查看可用的网络安全摘要信息，包括：
- 网络中是否存在用于控制 ingress 或 egress 流量的策略
- 你的网络是否缺少策略，因此允许所有 ingress 或 egress 流量
- 当所选资源暴露网络策略数据时，打开可用的策略详情或 YAML 视图。
管理 CIDR 块
你可以在网络图中指定自定义 CIDR 块，或配置自动发现的 CIDR 块的显示方式。
要管理 CIDR 块：
- 在 Alauda Security Service 门户中，转到 Network Graph，然后选择 Manage CIDR blocks。
- 你可以：
- 切换 Auto-discovered CIDR blocks，以在网络图中隐藏或显示自动发现的 CIDR 范围。
- 通过输入 CIDR name 和 CIDR address 添加自定义 CIDR 块，然后单击 Add CIDR block。
- 单击 Update configuration 保存更改，或单击 Cancel 在不保存的情况下退出。
注意： 隐藏自动发现的 CIDR 块会应用于所有集群，而不仅仅是当前选定的集群。
