#日志模块架构

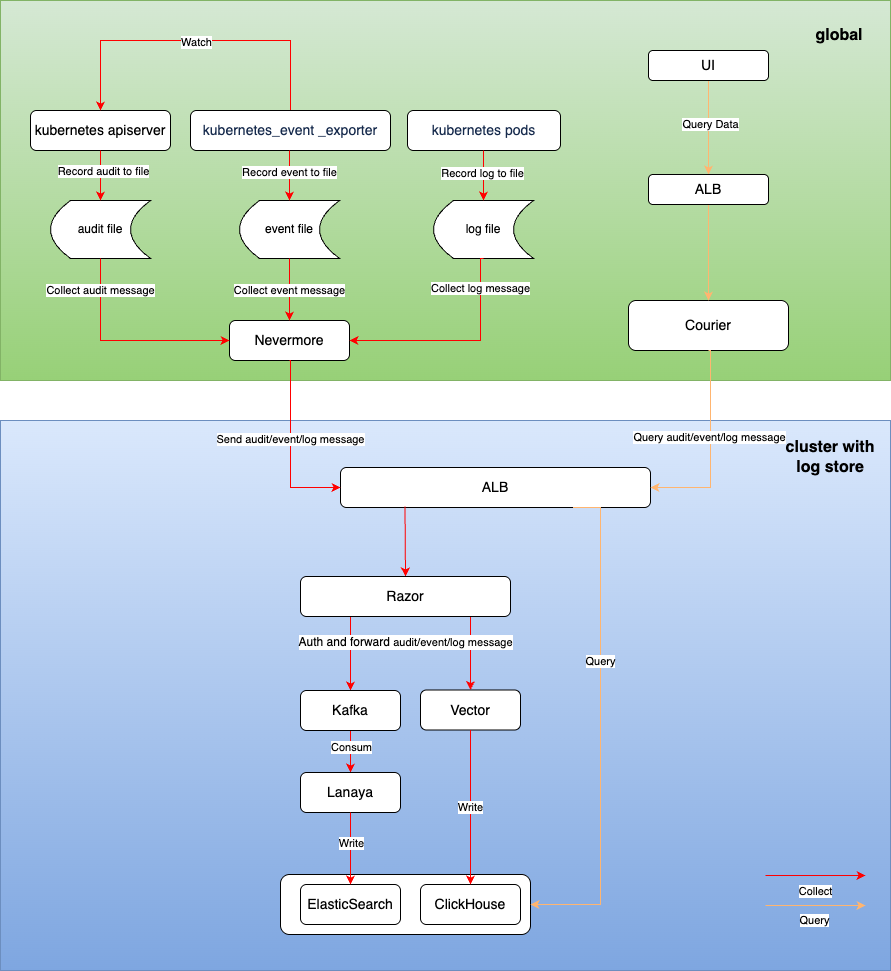

#整体架构描述

日志系统由以下核心功能模块组成：

1. 日志采集

   • 基于开源组件 filebeat 提供
   • 日志采集：支持标准输出日志、文件日志、Kubernetes 事件和审计的采集。

2. 日志存储

   • 基于开源组件 ClickHouse 和 Elasticsearch 提供两种不同的日志存储方案。
   • 日志存储：支持日志文件的长期存储。
   • 日志存储时间管理：支持在项目级别管理日志存储时长。

3. 日志可视化

   • 提供便捷且可靠的日志查询、日志导出和日志分析能力。

#日志采集

#组件安装方式

nevermore 以 daemonset 形式安装在每个集群的 cpaas-system 命名空间中。该组件由 4 个容器组成：

#数据采集流程

nevermore 采集审计/事件/日志信息后，将数据发送至日志存储集群，经过 Razor 认证后，最终存储到 Elasticsearch 或 ClickHouse 中。

#日志消费与存储

#Razor

Razor 负责认证以及接收和转发日志消息。

• Razor 接收到 nevermore 从各工作负载集群发送的请求后，首先使用请求中的 Token 进行认证，认证失败则拒绝请求。
• 若安装的日志存储组件为 Elasticsearch，则将对应日志写入 Kafka 集群。
• 若安装的日志存储组件为 ClickHouse，则将对应日志传递给 Vector，最终写入 ClickHouse。

#Lanaya

Lanaya 负责 Elasticsearch 日志存储链路中的日志数据消费和转发。

• Lanaya 订阅 Kafka 中的主题，接收订阅消息后进行解压。
• 解压后对消息进行预处理，添加必要字段、转换字段及拆分数据。
• 最终根据消息的时间和类型，将消息存储到 Elasticsearch 的对应索引中。

#Vector

Vector 负责 ClickHouse 日志存储链路中的日志数据处理和转发，最终将日志存储到 ClickHouse 的对应表中。

#日志可视化

1. 用户可通过产品 UI 界面访问审计/事件/日志查询 URL 进行展示：

• 日志查询 /platform/logging.alauda.io/v1
• 事件查询 /platform/events.alauda.io/v1
• 审计查询 /platform/audits.alauda.io/v1

2. 请求由高级 API 组件 Courier 处理，Courier 从日志存储集群 Elasticsearch 或 ClickHouse 查询日志数据并返回页面。
